本文檔旨在向北斗終端廠家提供北斗終端與奧維互動地圖適配的接口協議。
]]>其中Ovocj格式是指未加密文本格式文件，可以通過任意文本編輯器打開。
下面我們?yōu)槟v解奧維對象轉換插件使用方法。
1、下載
示例插件下載地址:https://download.ovital.com/pub/plugin/demo.ovocj。
2、導入插件
首先我們需要自己制作一個后綴為*.Ovocj的插件或者從別處獲得的已開發好的插件，然后再將插件導入到奧維中。導入流程如下：
（1）PC端
打開奧維互動地圖，點擊【系統】→【數據管理】→【對象轉換插件管理】，在彈出的[對象轉換插件管理]窗口，點擊導入；
找到存放對象轉換插件的位置，選中插件，點擊打開，在[對象轉換插件設置]窗口中，我們可以修改插件的名稱、通過勾選插件指定該插件是否在導出奧維對象數據時指定類型文件可見。這里我們保持默認，點擊確定。
在[對象轉換插件管理]窗口，我們可以進行刪除、導入、導出、分享等操作。
A.刪除
勾選插件，點擊刪除按鈕，在彈出的窗口中點擊是，可以將該插件從插件管理列表中直接刪除。
B.導入
點擊導入按鈕，可以導入*.Ovocj或者*.Ovocp格式插件。
注：*.Ovocp格式插件只能通過*.Ovocj格式插件導出獲得，是二進制格式文件，不能通過文本編輯器打開。
C.導出
勾選單個插件，點擊導出按鈕，可以保存為*.Ovocj或*.Ovocp兩種格式的插件；勾選多個插件，點擊導出按鈕，只能保存為*.Ovocp格式的數據文件。
D.分享
勾選插件，點擊分享按鈕，可以將插件分享給奧維好友或者群。
（2）Android / iOS端
打開奧維互動地圖，點擊【更多】→【數據管理】→【對象轉換插件管理】，在彈出的[對象轉換插件管理]窗口，點擊導入；
找到存放對象轉換插件的位置，點擊插件，在[對象轉換插件設置]窗口中，我們可以修改插件的名稱、通過勾選插件指定該插件是否在導出奧維對象數據指定類型文件時可見。這里我們保持默認，點擊確定。
在對象轉換插件管理窗口，我們可以進行修改、刪除、導入、導出、分享等操作。操作方法與電腦端相同，這里我們不再贅述。
3、導出奧維數據
插件導入完成后，我們可以在奧維對象數據導出時啟用插件進行處理。下面我們以標簽數據為例，具體操作步驟如下：
①點擊［系統］→【導出對象】→【設置對象】，勾選需要導出的奧維數據，點擊【確定】；
②格式，設置為【ovkml格式】，插件處選擇“測試示例”插件或者導入時重設置的名稱（如對象轉換插件未設置，也可以點擊插件欄右側的管理進行設置，設置完的請忽略）；
③根據插件的特定要求，這里用戶還可以輸入特定的參數傳遞給插件。點擊【導出】，設置文件路徑、輸入名稱；
④點擊【保存】，執行導出，即可。
手機端操作方法與電腦端一致，這里我們不再贅述。
4、示例
將奧維對象數據按照示例插件導出，然后再導入到奧維中，效果如下圖所示：
如果想了解更多關于奧維轉換插件接口的信息，請參考官網使用幫助文檔《奧維對象轉換插件開發文檔》。
]]>如果出現上述情況，請參照下列步驟安裝VC++ Redist運行庫。
在瀏覽器中輸入網址（https://docs.microsoft.com/en-US/cpp/windows/latest-supported-vc-redist?view=msvc-170），下面有三個版本的VC++ Redist運行庫，您根據自己電腦的實際配置選擇。
-
ARM64版本：ARM架構64位電腦專用。
-
X86版本：Inter處理器32位電腦專用。
-
X64版本：Inter處理器64位電腦專用。
目前，大部分電腦是Inter處理器64位的，因此本教程以X64版本為例。
點擊鏈接下載。
下載完成后，雙擊程序安裝。
等待安裝完成，成功后需要重啟操作系統。
然后您再導入skp模型。
參考教程：如何導入skp三維模型
]]>下圖是AutoCAD加載OmapCAD插件后的界面截圖
下圖是AutoCAD加載OmapCAD插件后的奧維地圖界面變化
OmapCAD插件可以給用戶帶來以下便利：
-
通過鼠標在CAD中取點和在奧維地圖中設置標簽，即可快速建立關聯點。
-
奧維和CAD之間秒傳數據
-
CAD中加載各種在線地圖
-
下載地圖到CAD
-
從奧維中加載等高線
奧維客戶端要求：軟件版本10.3.2+，會員要求VIP或SVIP。
點擊下載 OmapCAD插件(V1.8.5) for AutoCAD
點擊下載 OmapCAD插件(V1.8.5) for 浩辰CAD
]]>為增強奧維系統的價值，吻合用戶各業務應用的需求，滿足用戶需求不斷發展變化的要求，本著“越開放，越強大”理念，我們推出了奧維OPEN+。
利用奧維OPEN+，可以幫助企業或個人用戶快速、低成本的實現高質量的輕應用，實現奧維與您個性化需求的無縫鏈接。
獲取OPEN+開發者手冊：https://www.gpsov.com/appdoc/index.php?id=42
XX城市慢行交通綜合數據采集應用案例：https://open.ovital.com/demo/webplugin.zip
1. 奧維OPEN+是什么？
一個基于奧維SDK開發包，使用HTML、JavaScript語言開發的WEB頁面，無縫嵌入到奧維互動地圖中，用以實現用戶的特定功能需求。

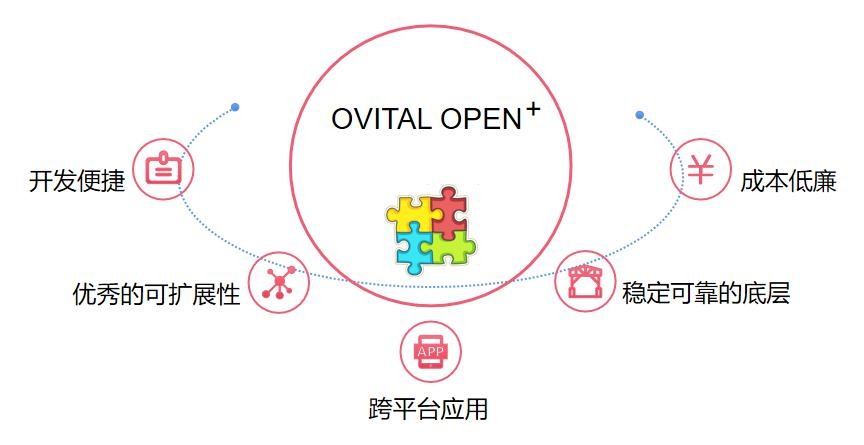

2. 奧維OPEN+的特點：
2.1. 開發便捷
奧維OPEN+使用 HTML和JavaScript進行開發，其類似于前端頁面開發，如果您熟練掌握前端網頁開發，即可嘗試使用奧維OPEN+。
我們提供易用、穩定、靈活的SDK開發包，我們有信心幫助您及每一位感興趣的開發者，完成開發。
2.2. 成本低廉
奧維OPEN+在設計的過程中，始終遵循面向數據價值，在保障系統的穩定性和可靠性的基礎上，減小開發工作量及開發難度，達到降低用戶成本的目的。
奧維插件不僅開發工作量小，且安裝極其簡單。只要您愿意，您可以將您開發的插件一鍵分享給好友（VIP）。
2.3. 跨平臺應用
使用奧維OPEN+開發的應用，既可在Android上亦可在iOS上應用，且與奧維互動地圖整合在一起，窗口布局風格一致，方便用戶使用與操作。

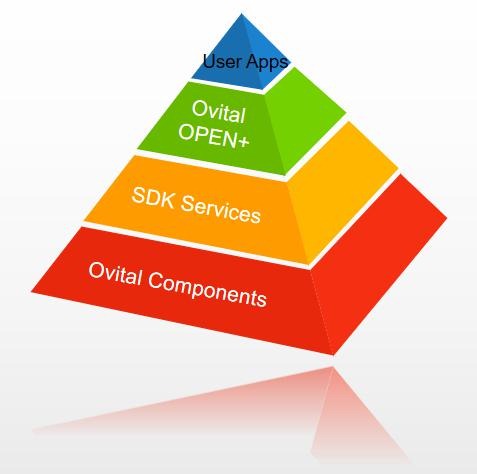

2.4. 優秀的可擴展性
奧維OPEN+從以下兩個方面保障了其優秀的可擴展性，便于處理更大規模的業務功能，滿足用戶需求不斷發展變化的要求：
組件化結構：采用組件化結構設計，每個組件都被獨立地實現，并通過接口聯系在一起。每個功能組件在功能上獨立，用戶可根據需求靈活配置、組合。
奧維原生接口：采用高性能的奧維原生接口，使多個組件對接時在開放性、穩定性、集成性上有著很好的適配空間。
2.5. 穩定可靠的底層
堅實的底層是上層豐富的基礎，奧維經過近十年的發展，穩定可靠、功能強大、性能優越，保證了上層任何應用都可以基于此做出體驗極佳的產品。
看到這里，您一定有疑問：通過奧維OPEN+，具體可以做什么呢？接下來我們以“XX城市慢行交通綜合數據采集”項目為例，對奧維OPEN+的實際應用做一個簡單介紹。
3. 應用示例：XX城市慢行交通綜合數據采集
XX城市交通部門計劃對全市的慢行交通綜合數據情況進行采集，采集工作主要需求包括：
- 非機動車道隔離形式、寬度、停車位情況、占道停車情況等。
- 步行道路寬度、設施占用步道情況、設備情況等。
- 繪制慢行交通路網。
交通部門對多個軟件進行功能、性能、操作、價格等諸多方面因素衡量后，決定使用奧維互動地圖進行采集工作。
3.1. 傳統采集方法
使用奧維互動地圖完成采集工作大概需要以下步驟：
- 采集標簽
采集人員使用奧維手機版拍照采集慢行步道標簽，通過HTML模板描述標簽點業務特征。
標簽同步至奧維PC版。
- 制作慢行步道路網
采集人員使用奧維PC版核對每一個標簽，按照慢行步道走向?qū)撕瀮蓛蛇B接成線，組成慢行步道路網。
在制作慢行步道路網時，幾萬個標簽需要一一處理，費時費力。
3.2. 使用奧維OPEN+定制功能
有了奧維OPEN+，一切變得非常簡單。
為交通部門用戶在奧維手機版界面上定制開發“連線”按鈕，與奧維操作界面無縫結合。

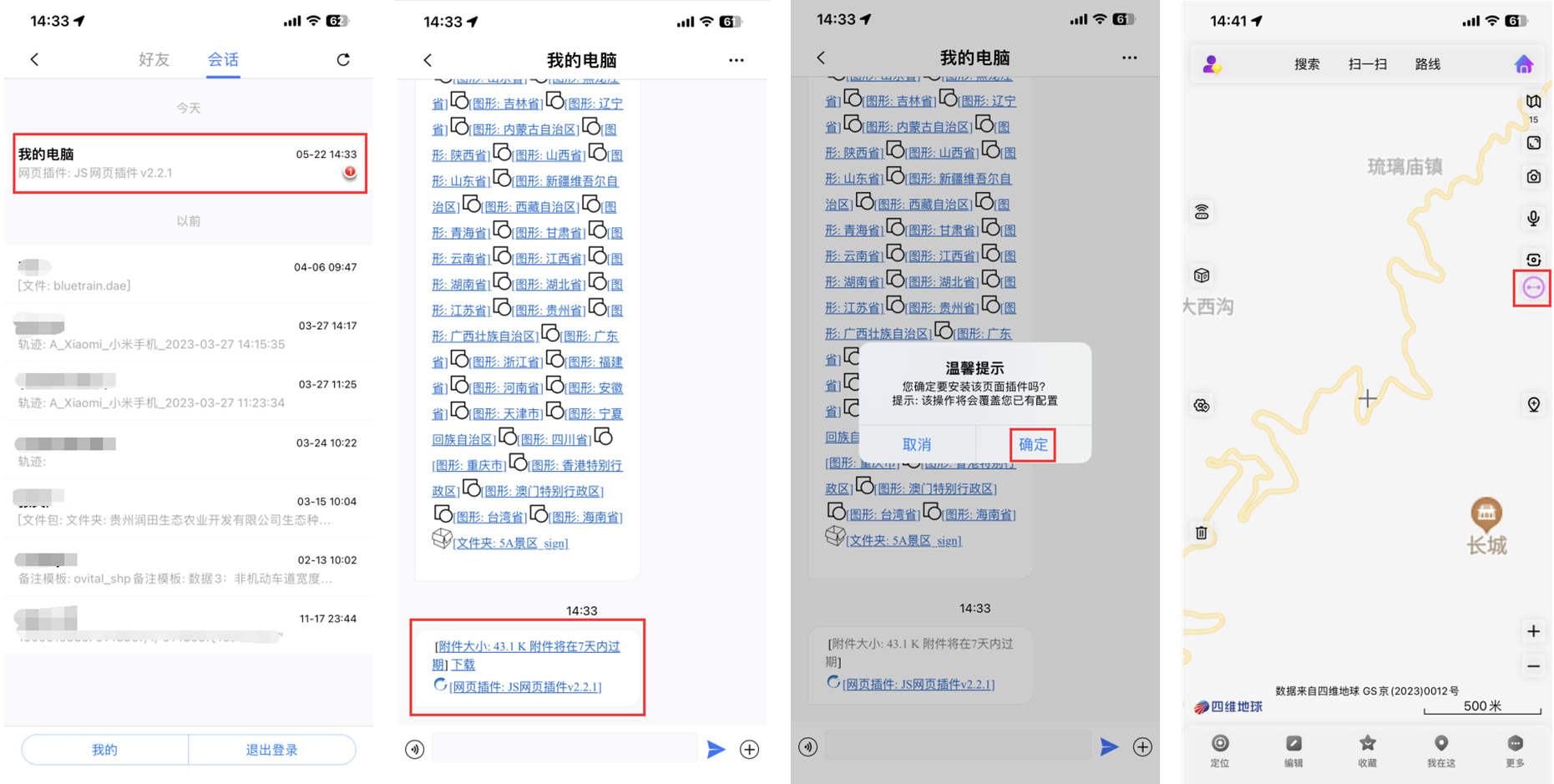

- 安裝插件
在奧維中，可以通過多種方式將兩點連線插件從電腦端發送到手機端，如我的電腦發送消息、點對點傳輸?shù)取Ｎ覀円晕业碾娔X發送消息為例。
在電腦端消息頁面，點擊配置-網頁插件，選擇插件案例包解壓縮出來的文件夾，確定即可。
在奧維手機端主界面，點擊左上角
，切換到好友列表，點擊【我的電腦】，這里已經接收到了一個兩點連線插件。我們先下載，然后再點擊，確定安裝插件。

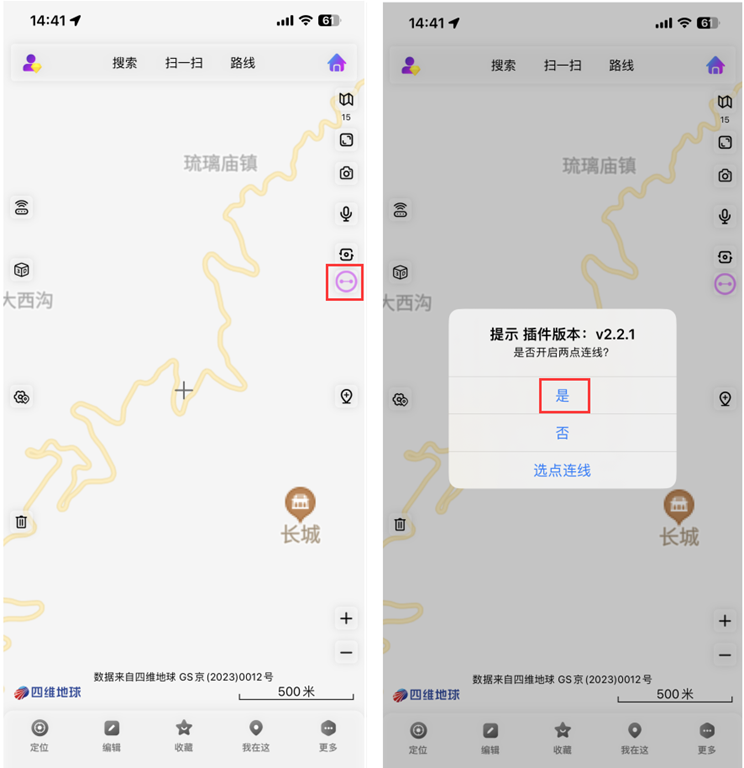

- 啟動插件
在地圖界面，點擊右側的
按鈕，提示“開啟兩點連線”，即可開啟用自動連線功能。

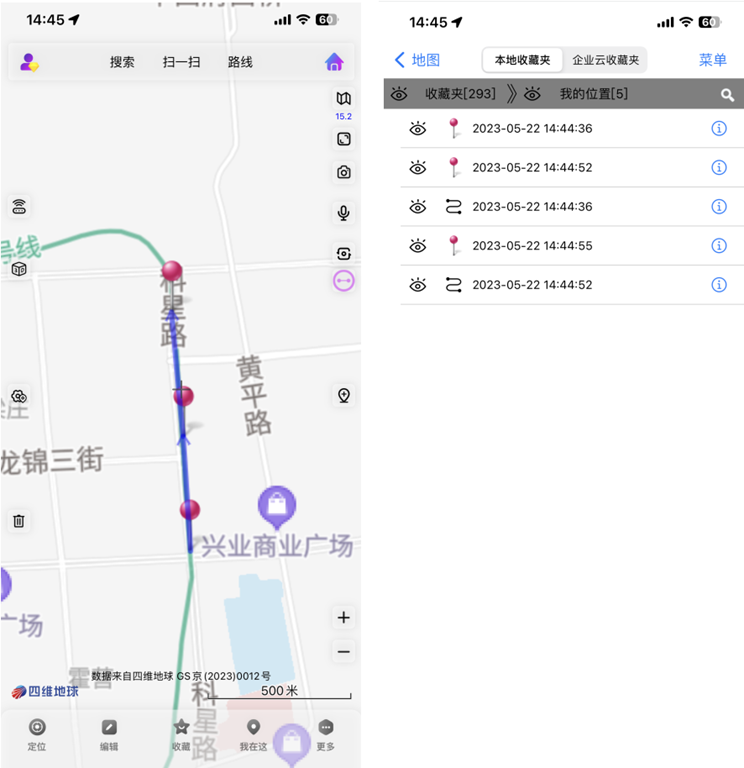

- 采集數據
開啟連線功能后，采集人員每采集一個標簽，奧維會自動將該標簽與上一個標簽連線，并將標簽備注的業務信息備注之該連線中。
采集人員僅需在一條道路口開啟“連線”，依次采集該道路上的標簽，在 標簽中填寫的備注屬性會自動關聯到線上，采集完成后，關閉“連線”，即完成該慢行步道路網的繪制工作。
奧維支持與ArcGIS的交互，您再奧維中采集的數據及備注屬性，可以導入到ArcGIS中。
看了這個實例，您心動了嗎？奧維OPEN+滿足您特定的業務需求，其更多、更強大的擴展功能等您來挖掘。
]]>OmapRevit插件使用要求：
奧維軟件版本：V9.9.1及以上。
Autodesk Revit版本要求：2017至2022版。
1、OmapRevit插件的下載與安裝
（1）下載
下載地址：https://download.ovital.com/pub/SetupOmapRevitPluginV20.msi。
（2）安裝
下載完畢后，雙擊應用程序進行安裝，點擊【下一步】；
點擊【下一步】，確定安裝；安裝完成后，點擊【關閉】。
（3）啟動Autodesk Revit
在電腦桌面上，雙擊Autodesk Revit快捷圖標，即可啟動該軟件。
2、導出ovmod文件
下面我們以一個3D模型為例，使用OmapRevit插件將其導出成ovmod文件。
（1）加載3D模型
點擊【打開】，選擇要打開的文件，點擊【打開】，在Revit中加載此模型。
該模型效果如下圖所示。
（2）導出ovmod文件
打開[OmapPlugin]工具，點擊【導出ovmod文件】。
導出設置中可選擇精細程度，精細程度越高，導出的模型越細致，可視個人需求及電腦性能選擇。點擊【確定】。
選擇存放目錄，點擊【保存】；導出完畢后就可以在電腦上查看此文件。
★ovmod文件的結構說明：
一級目錄以文件名為根目錄，二級目錄為工作集，三級目錄為對象的族，四級目錄以各種構件名進行分類，五級目錄為構件。
構件由三角形、材質、屬性組成。如果材質超過一種，則會多一級目錄，該構件以文件夾的形式存在，此文件夾則代表一個構件。
3、ovmod文件導入到奧維
在奧維中點擊[系統]—>【導入對象】，選擇剛導出的ovmod文件，點擊【打開】。
彈出[新建模型]窗口，奧維會解析該文件。解析完成后，輸入模型位置經緯度坐標，點擊【添加到收藏夾】。
點擊工具欄中的【3D】按鈕，將地圖切換為3D瀏覽模式；按住鼠標滾輪，滑動，調整仰角，即可。
3D模型瀏覽常用快捷鍵：
- 模型瀏覽模式快捷鍵：
☆移動視野：鍵盤方向鍵或ASDWQE鍵
☆視野高度：鍵盤X、空格鍵
☆方向與仰角：鼠標右鍵
☆前進速度：鍵盤Z、C鍵
☆碰撞檢測：鍵盤T鍵
- 3D模式快捷鍵：
☆鼠標中鍵：可調整仰角和旋轉角度。
☆shift+上：仰角減??；shift+下鍵：仰角增大。
☆shift+左：逆時針旋轉，角度向負方向增大；shift+右：順時針旋轉，角度向正方向增大。
☆滾動鼠標滾輪可調整視角高度。
]]>使用前，您需先安裝奧維互動地圖Windows PC桌面端應用程序，并升級成為VIP賬戶，同時開啟第三方接口【窗口消息+Websocket】。接口支持WS和WSS。
奧維互動地圖C++開發工具接口（V2.1）主要功能包括：獲取在奧維PC端中繪制的各類矢量數據、標簽對象的附件、內置的地圖（矢量圖、衛星影像圖、地形圖等）、等高線以及增加自定義功能等。
]]>
