在奧維客戶端中可以查看軌跡的剖面圖，分析地面上某一區域內的填方量和挖方量。

使用此功能，要求奧維軟件版本為v9.1.6及以上，并需要購買VIP。

本文僅介紹奧維手機端此功能的操作。電腦端操作請參考《奧維電腦端軌跡剖面圖和挖填方面積計算使用說明》。

1、查看軌跡剖面圖

您在奧維手機端主界面，點擊【3D】按鈕，進入三維模式。

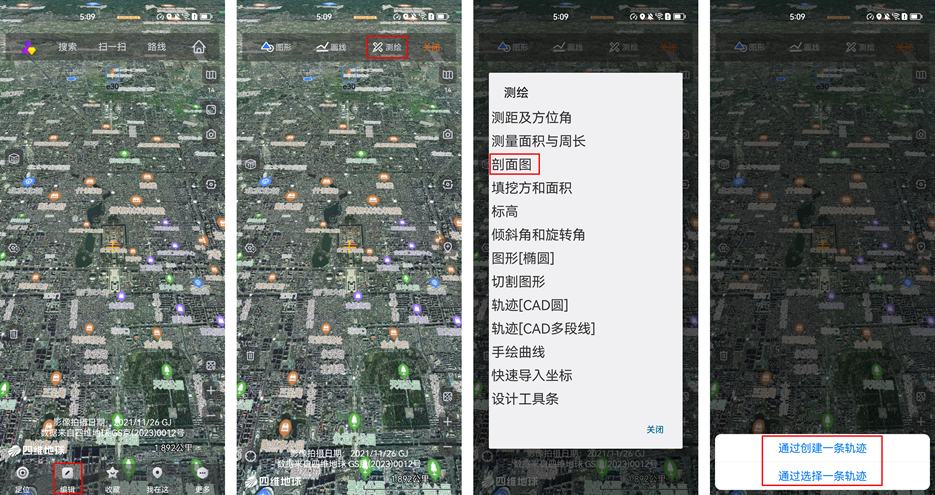

點擊編輯→測繪→剖面圖；這里您可以選擇兩種方式：通過創建一條軌跡、通過選擇一條軌跡。

通過創建一條軌跡：在地圖上繪制一條軌跡，繪制到終點時，點擊下方的按鈕，即可顯示出刨面圖。

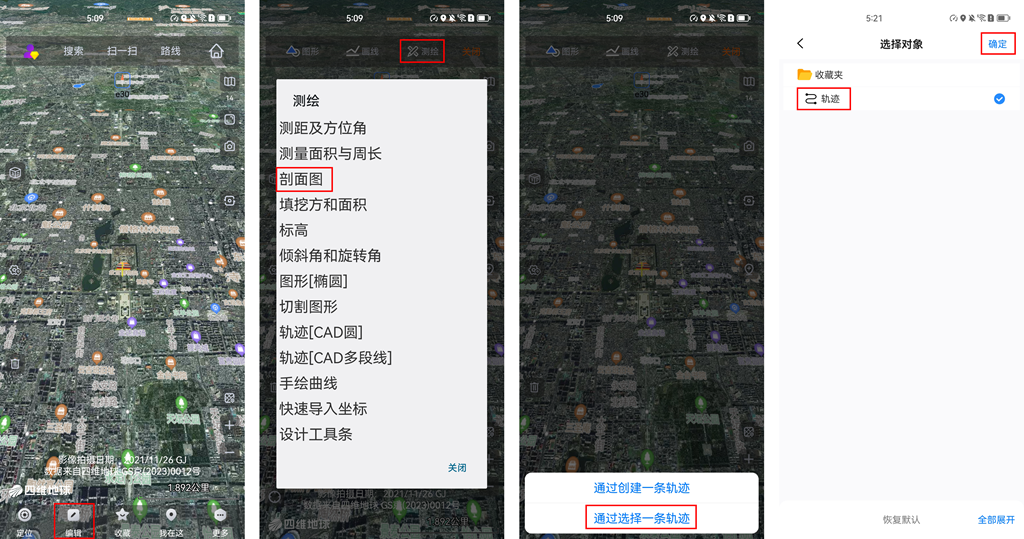

通過選擇一條軌跡：即從收藏夾中選擇軌跡，查看該軌跡的剖面圖。點擊點擊編輯→測繪→剖面圖→通過選擇一條軌跡，選擇一條軌跡，點擊【確定】；

即可顯示出剖面圖。

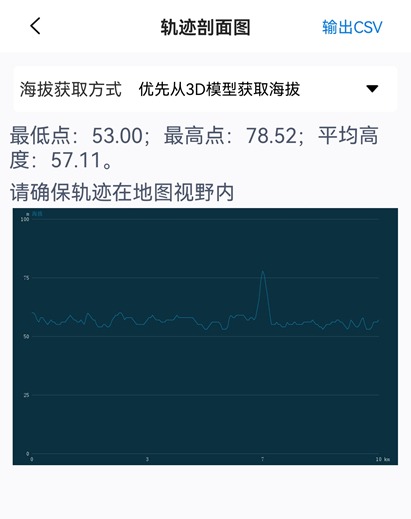

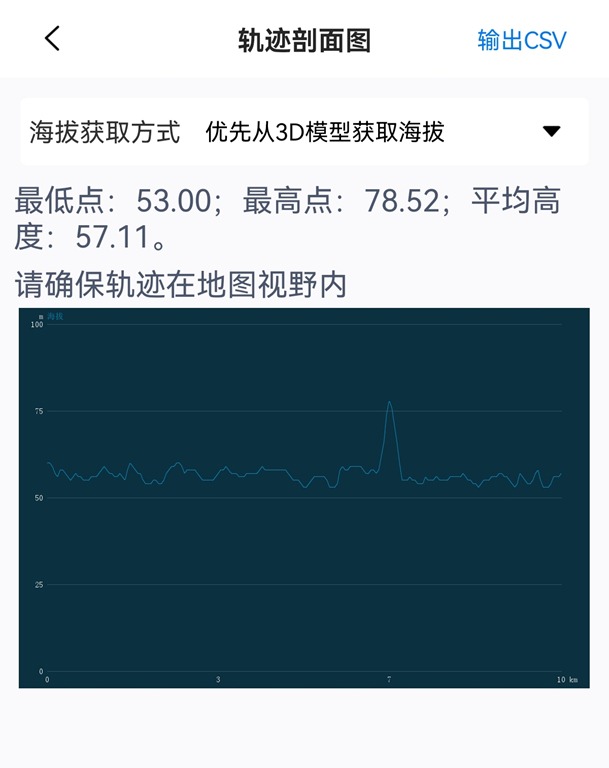

軌跡剖面圖的海拔可選擇通過軌跡點、高程數據、3D模型或軌跡點高度與地形高度疊加獲取，直接生成軌跡內最低點、最高點及平均高度等數據。生成后的軌跡剖面圖可另存為CSV文件格式，方便瀏覽傳閱。

2、挖填方面積計算

填挖方計算，常用于建筑、道路、橋梁施工土方作業。

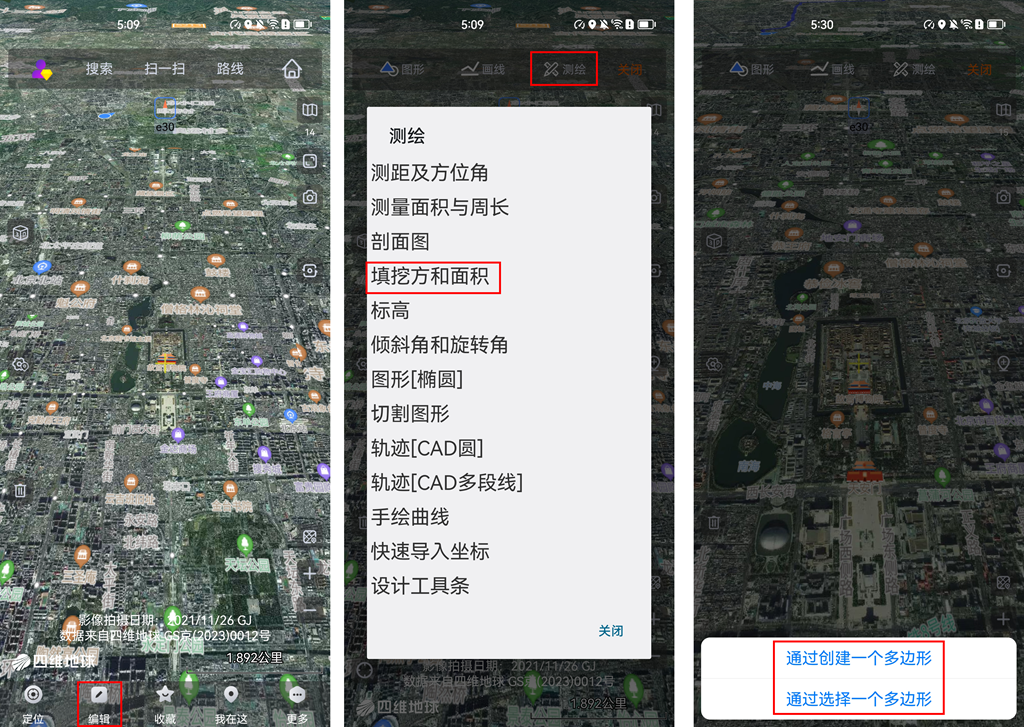

在奧維手機端主界面上，點擊【3D】按鈕，進入三維模式，點擊編輯→測繪→挖填方和面積。同樣有兩個選項供您選擇：通過創建一個多邊形、通過選擇一個多邊形（從收藏夾選擇）。

通過創建一個多邊形，在地圖上繪制一個多邊形，繪制結束時，點擊下方的按鈕，即可顯示出三維計算。

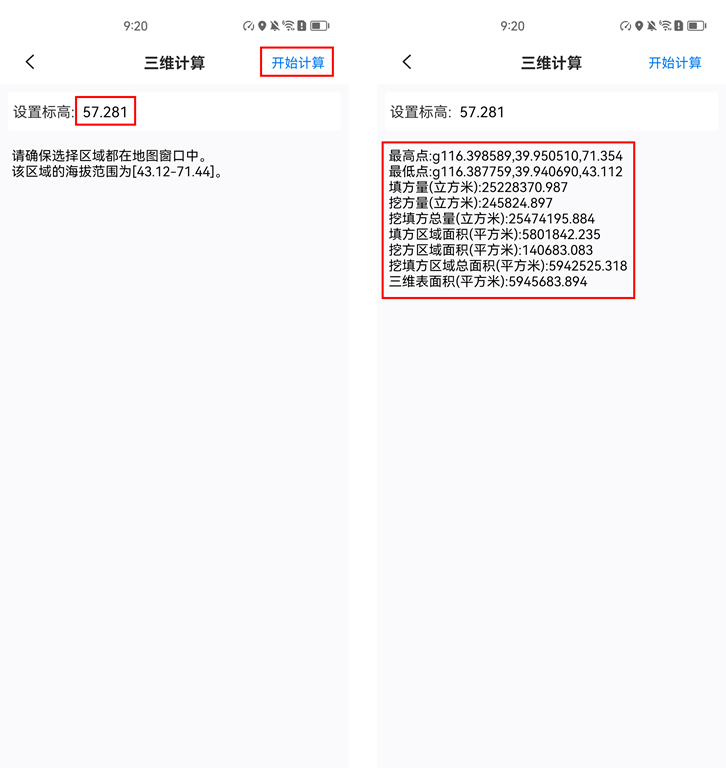

然后您設置標高，點擊【開始計算】，系統自動計算出最高點、最低點、挖填方量、挖填方區域面積、三維表面積等數據。

如果您已經將帶計算區域保存到收藏夾了，那么可以使用“通過選擇一個多邊形”，直接從收藏夾中選擇圖形進行計算。

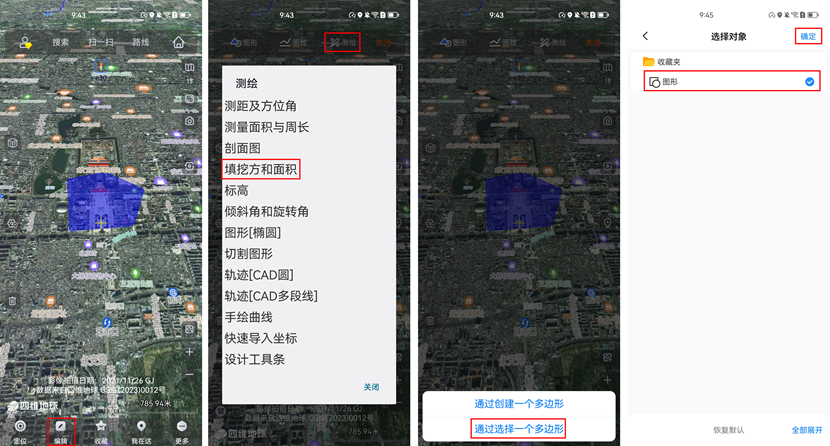

點擊編輯→測繪→挖填方和面積→通過選擇一個多邊形，選擇一個多邊形，點擊【確定】。

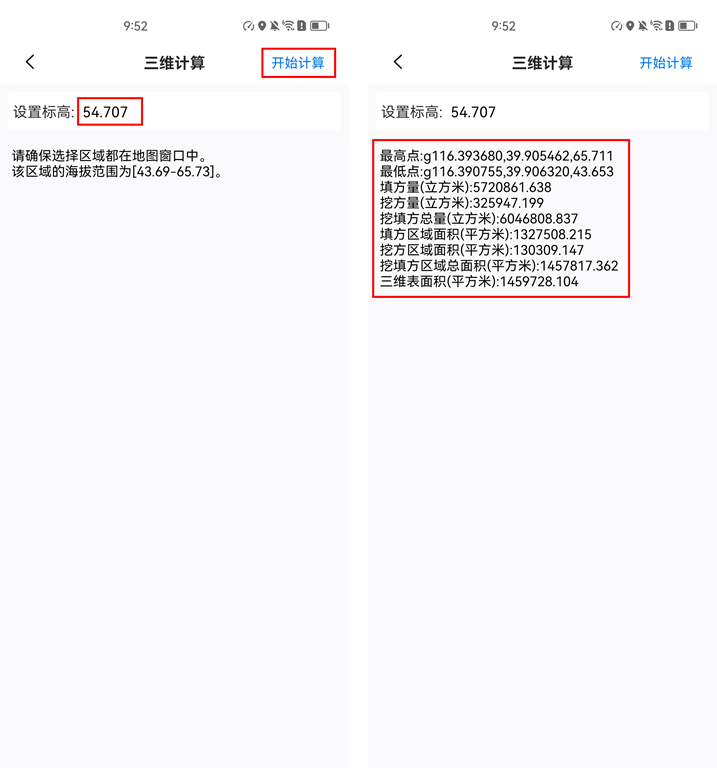

然后您設置標高，點擊【開始計算】。
