在奧維客戶端中可以查看軌跡的剖面圖，分析地面上某一區域內的填方量和挖方量。

使用此功能，要求奧維軟件版本為v9.1.6及以上，并需要購買SVIP。

本文僅介紹奧維電腦端此功能的操作。手機端操作請參考《奧維手機端軌跡剖面圖和挖填方面積計算使用說明》。

1、查看軌跡剖面圖

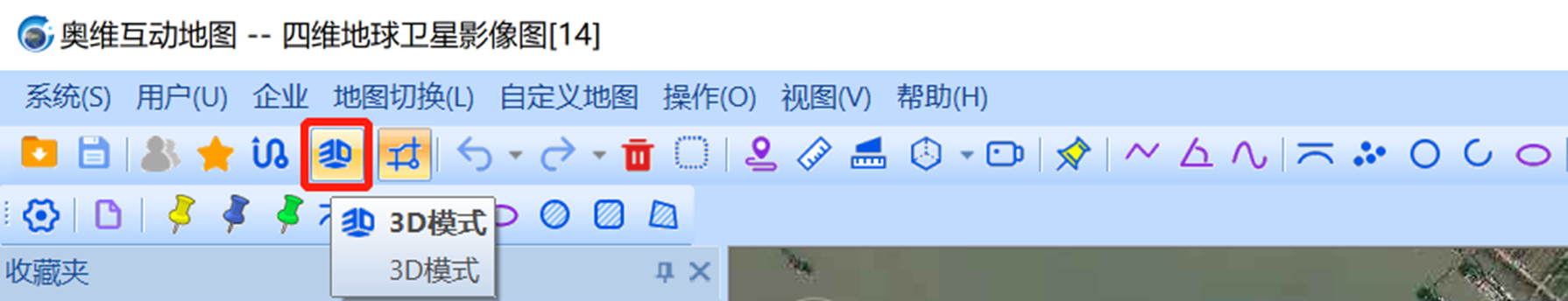

您在奧維電腦端主界面，點擊【3D】按鈕，進入三維模式。

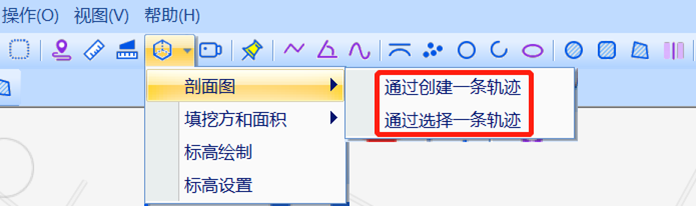

點擊工具欄按鈕—>【剖面圖】；這里您可以選擇兩種方式：通過創建一條軌跡，通過選擇一條軌跡。

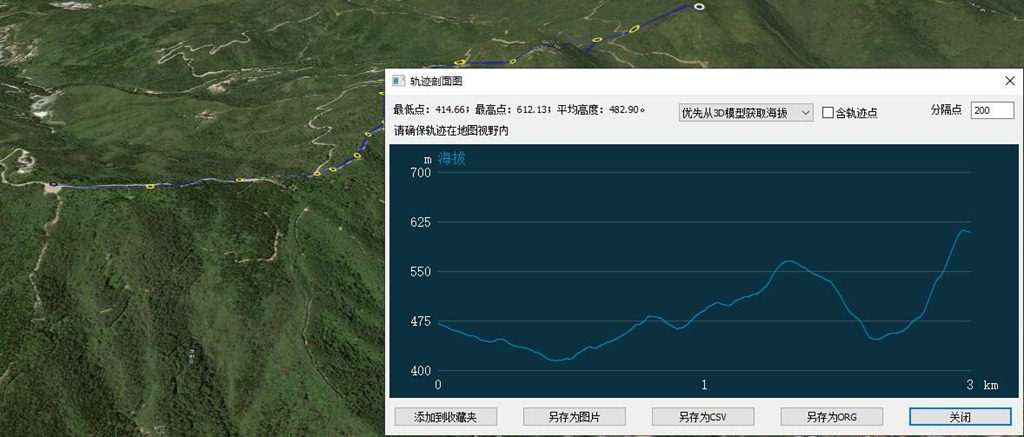

通過創建一條軌跡：在地圖上繪制一條軌跡，繪制到終點時雙擊左鍵結束，即可顯示出刨面圖。

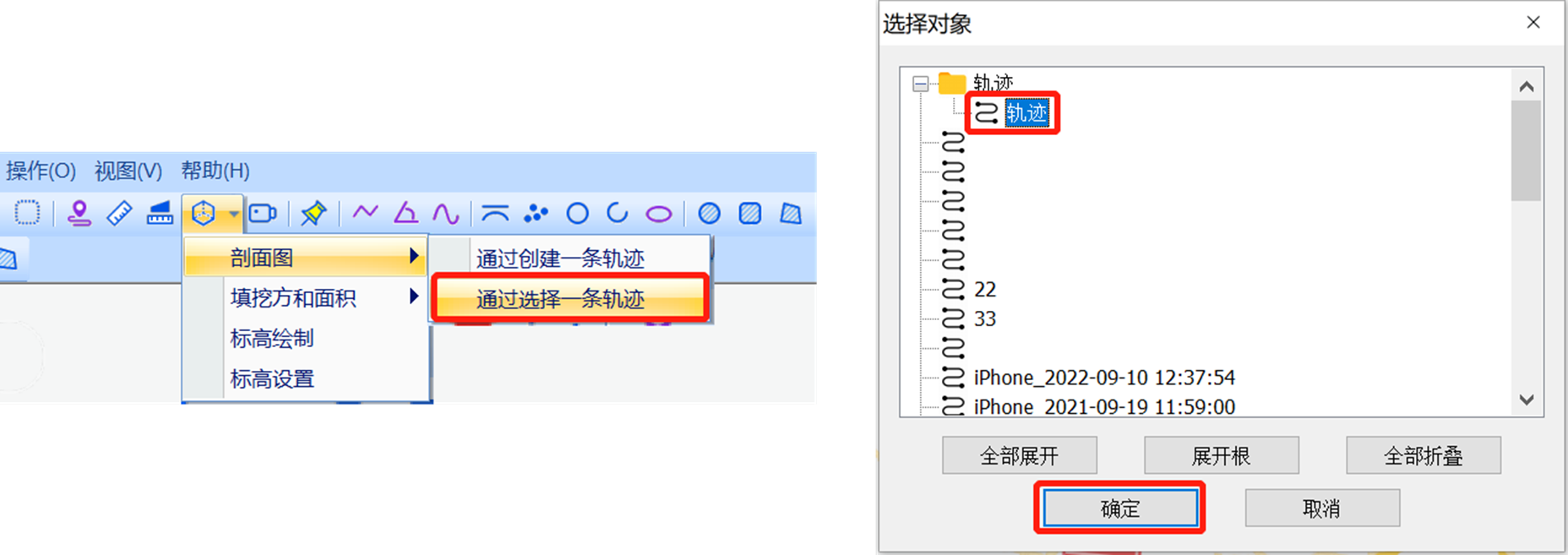

通過選擇一條軌跡：即從收藏夾中選擇軌跡，查看該軌跡的剖面圖。點擊工具欄按鈕—>【剖面圖】—>【通過選擇一條軌跡】，選擇一條軌跡，點擊【確定】；

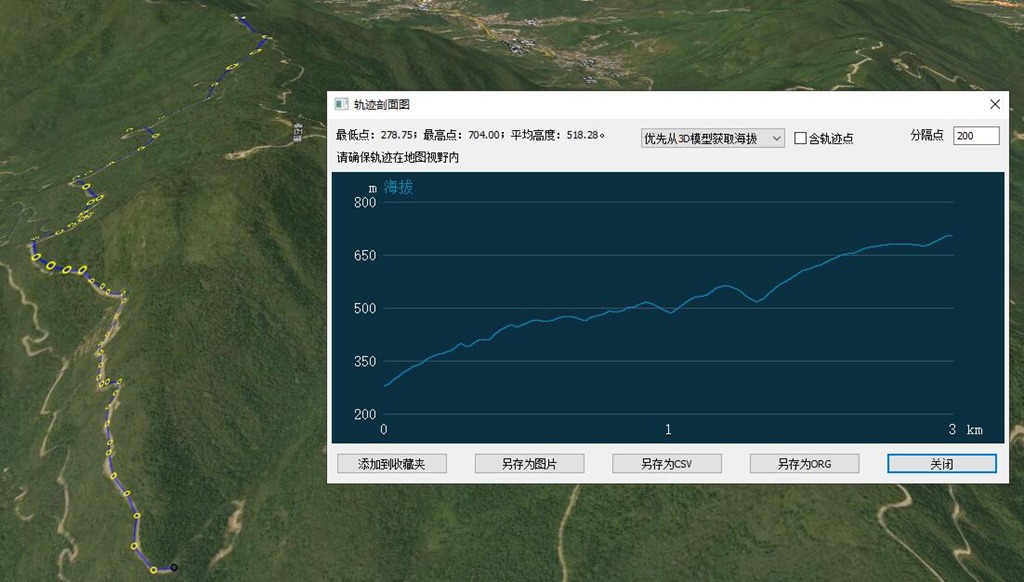

即可顯示出剖面圖。

軌跡剖面圖的海拔可選擇通過軌跡點、高程數據或3D模型獲取，直接生成軌跡內最低點、最高點及平均高度等數據。您也可以自行設置剖面分隔點個數（可選擇是否包含軌跡點），顯示不同精度的剖面圖，生成后的軌跡剖面圖可另存為圖片、CSV、ORG等文件格式，方便瀏覽傳閱。

2、挖填方面積計算

填挖方計算，常用于建筑、道路、橋梁施工土方作業。

在奧維電腦端主界面上，點擊3D按鈕，進入三維模式，點擊工具欄按鈕—>【挖填方和面積】。同樣有兩個選項供您選擇：通過創建一個多邊形，通過選擇一個多邊形（從收藏夾選擇）。

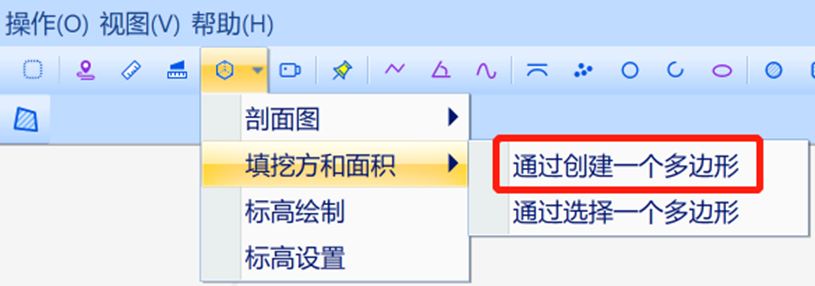

通過創建一個多邊形，在地圖上繪制一個多邊形，雙擊鼠標左鍵結束，即可顯示出三維計算。

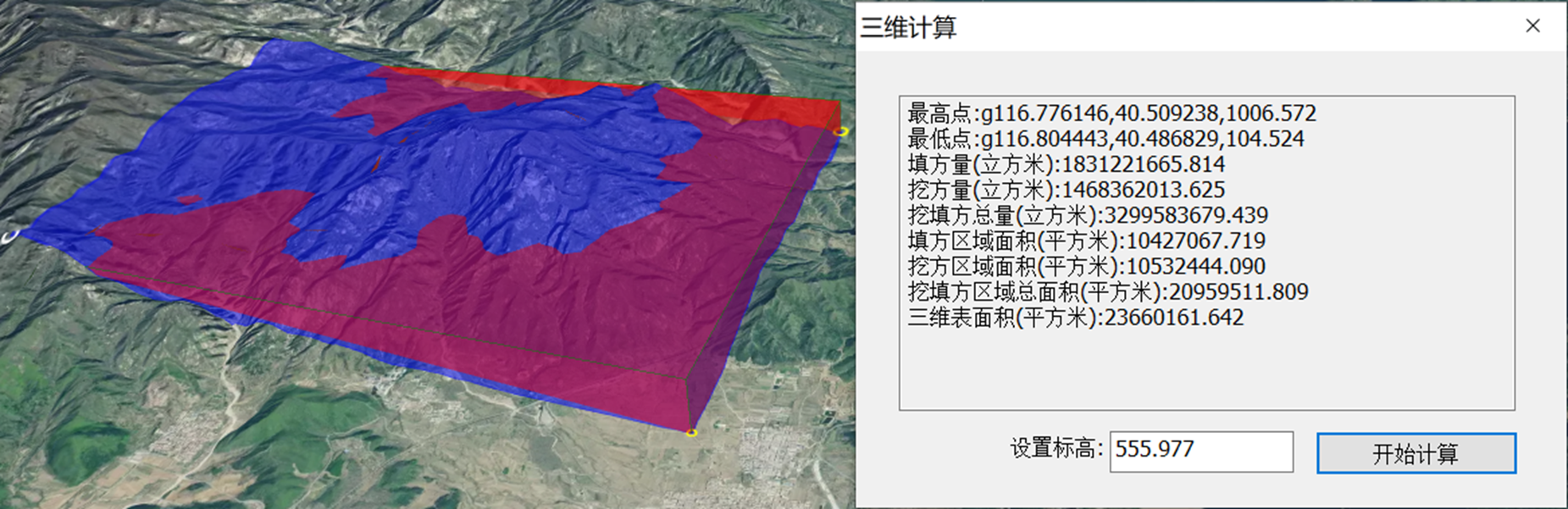

然后您設置標高，點擊【開始計算】，系統自動計算出最高點、最低點、挖填方量、挖填方區域面積、三維表面積等數據。

如果您已經將帶計算區域保存到收藏夾了，那么可以使用“通過選擇一個多邊形”，直接從收藏夾中選擇圖形進行計算。

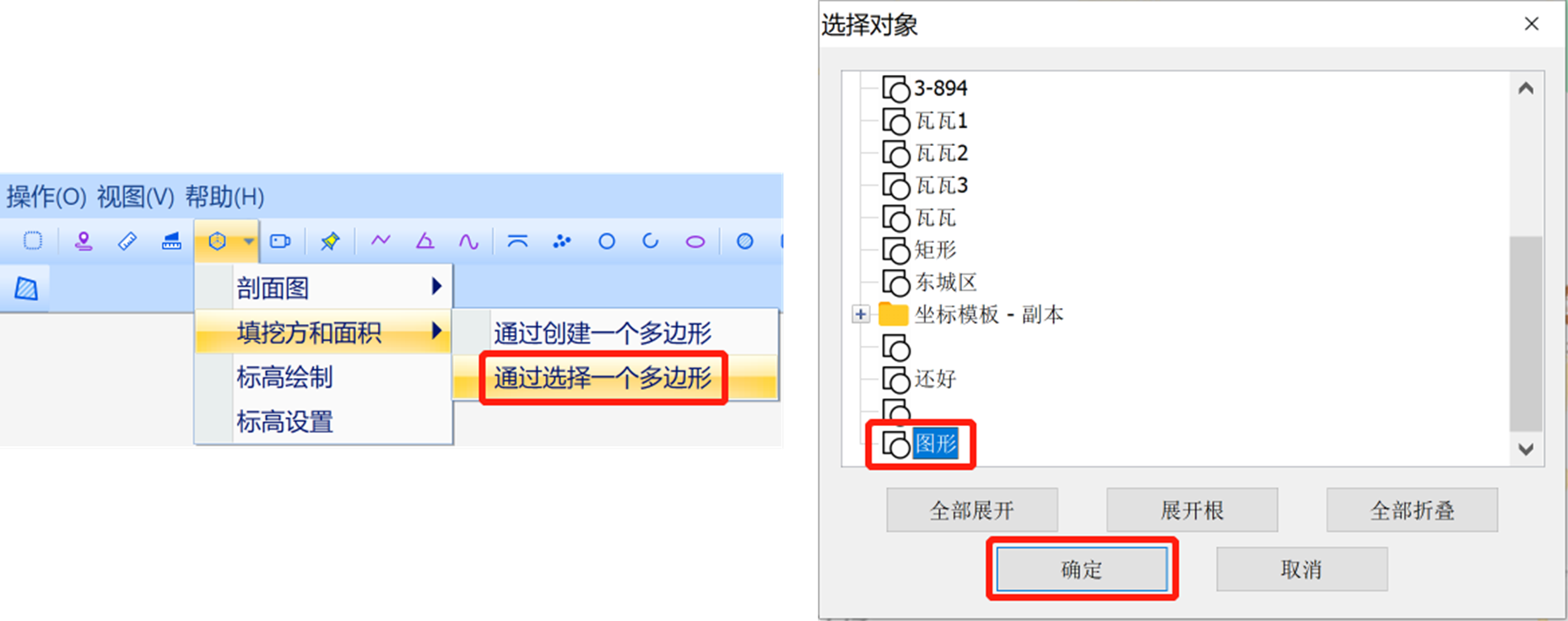

點擊工具欄按鈕—>【挖填方和面積】—>【通過選擇一個多邊形】，選擇一個多邊形，點擊【確定】。

然后您設置標高，點擊【開始計算】。
