在奧維互動地圖中，可以實現將一個圖形分割成兩個圖形，也可以對多個符合相應條件的圖形進行合并、交集、差、異或拓?fù)溥\(yùn)算。

使用此功能，要求奧維軟件版本為v9.1.6及以上。此外，使用圖形組合功能，需要購買VIP。

本文僅介紹奧維電腦端此功能的操作。手機端操作請參考《奧維手機端圖形切割與圖形組合使用說明》。

1. 圖形切割

支持切割單個地圖、批量切割多個圖形。

1.1. 單個圖形切割

如下圖所示，有一個繪制好的多邊形。

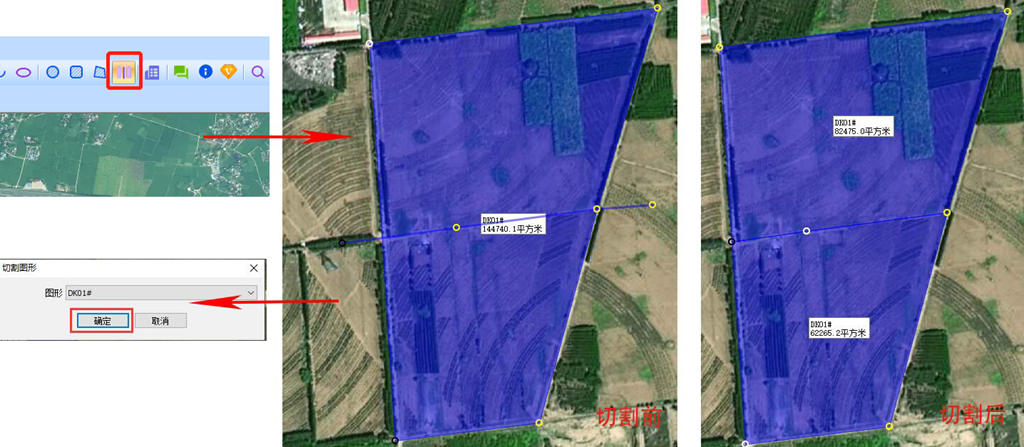

點擊工具欄的按鈕，繪制一條線段穿過需要切割的圖形，雙擊結束，彈出[切割圖形]對話框；

如果有多個圖形，您需要選擇某個圖形，然后點擊【確定】，即可。

切割后的效果：名稱、填充顏色等屬性保持不變，顯示公共邊。

1.2. 多個圖形切割

除了對單個圖形切割外，您還可以使用一條線同時對多個圖形進行切割。如下圖所示，我們同時切割兩個多邊形。

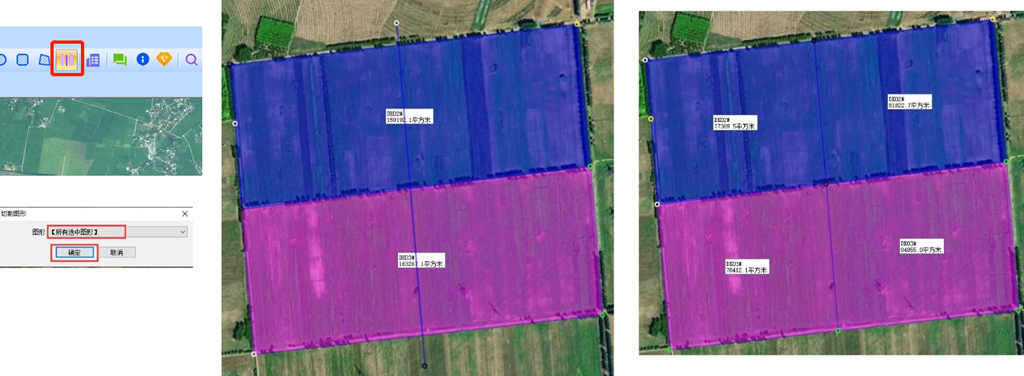

點擊工具欄的按鈕，繪制一條線段穿過多個圖形，雙擊結束，彈出[切割圖形]對話框；選擇“圖形”，如果您要同時切割多個圖形，那么選擇【所有選中圖形】，然后點擊【確定】，即可。

切割后的效果：名稱、填充顏色等屬性保持不變，顯示公共邊。

2. 圖形拓?fù)溥\(yùn)算

在奧維中，圖形拓?fù)溥\(yùn)算包括合并、交集、差和異或。

運算方式	圖形對象個數	優化選項	新生圖形對象屬性
合并	2個及以上	優化臨近點，刪除舊圖形	重新統計新生圖形對象的頂點個數、區域個數、周長、面積等
交集	2個及以上
差	2個
異或	2個及以上



2.1. 合并運算

合并運算：是指將多個圖形合并成一個圖形，合并后圖形的名稱、填充顏色等屬性以合并前的第一個圖形為準。如果這些圖形相交或有公共邊，那么交線或公共邊或被刪除。

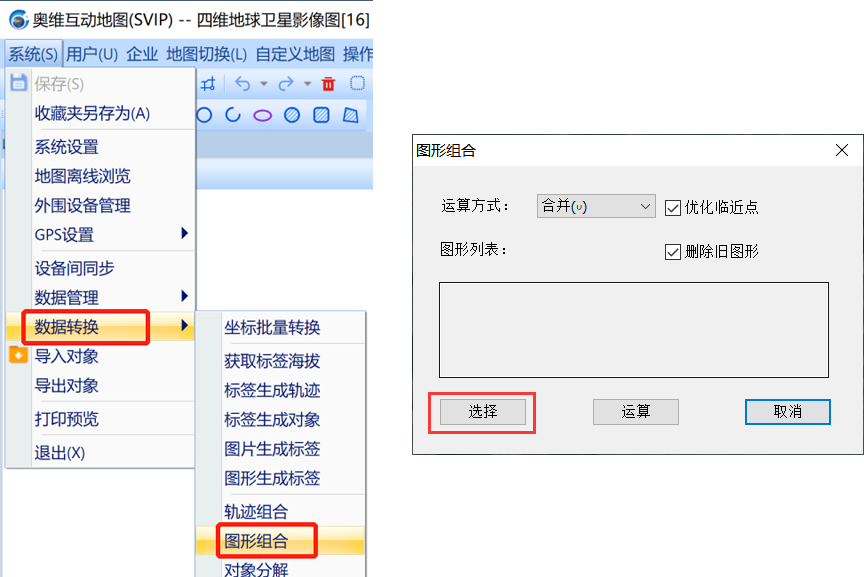

在奧維電腦端，點擊[系統]—>【數據轉換】—>【圖形組合】；運算方式，選擇【合并】，點擊【選擇】。

優化臨近點：可以防止經過拓?fù)溥\(yùn)算的圖形在導入導出后出現很細小的縫隙。建議保持默認。

刪除舊圖形：圖形合并后不保留原來的圖形。建議保持默認。

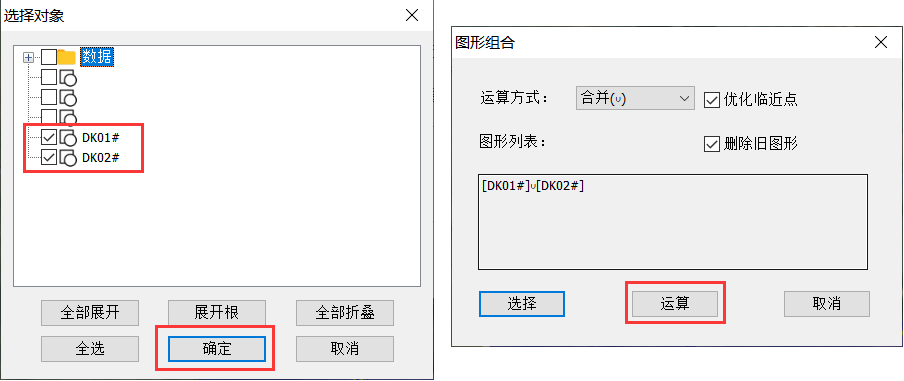

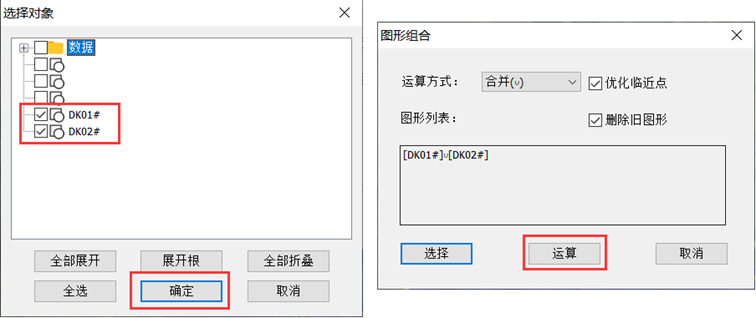

勾選需要合并的圖形，點擊【確定】—>【運算】，提示“操作成功”即可。

具體效果分下列三種情況說明：

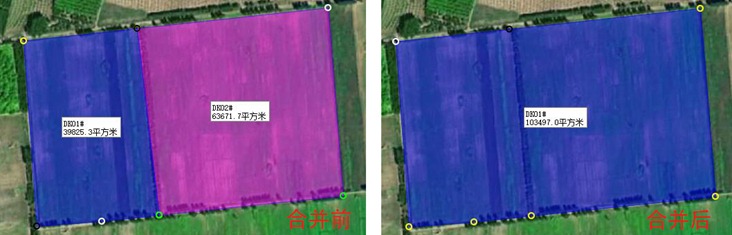

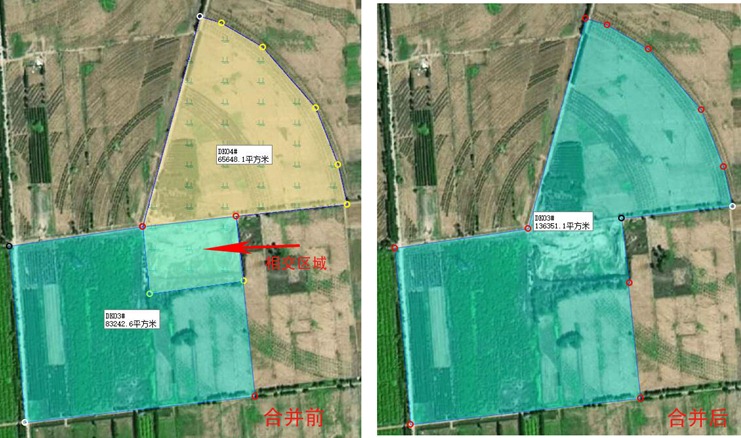

①有公共邊的圖形合并，名稱、填充顏色等屬性以第一個圖形為準，公共邊會被刪除。

②多個相交的圖形合并，相交線會被刪除

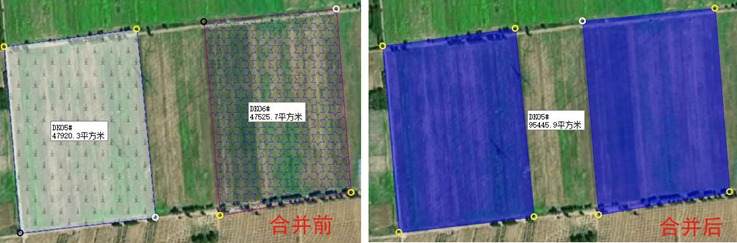

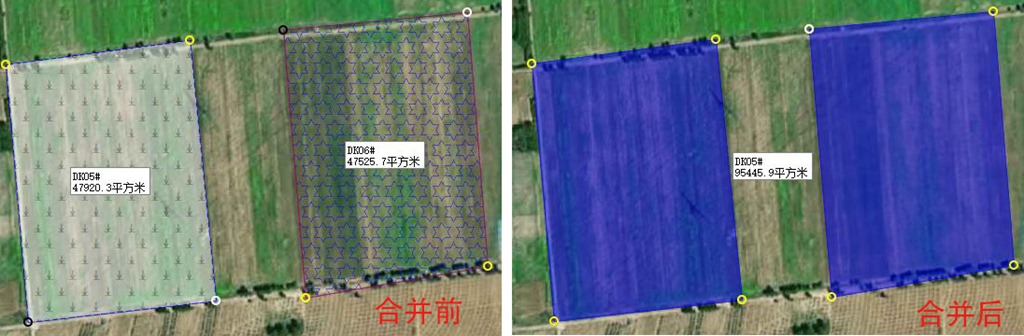

③不相鄰的圖形合并，名稱以第一個圖形為準，填充圖案等屬性變?yōu)橄到y(tǒng)默認值，相對位置保持不變。

2.2. 交集運算

交集運算：裁剪出多個圖形相交（即重疊）的區域，多余的部分被刪除。不相交的圖形無法執行“交集”運算。

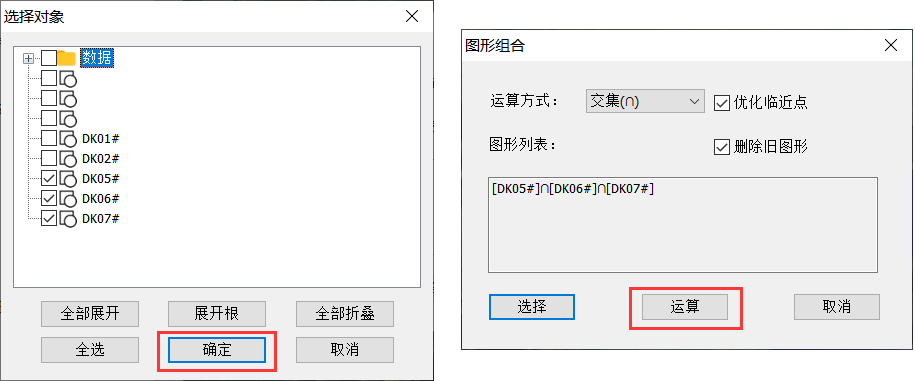

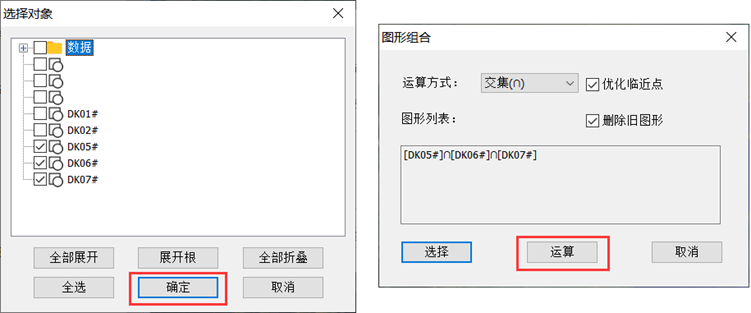

在奧維電腦端，點擊[系統]—>【數據轉換】—>【圖形組合】；運算方式，選擇【交集】，點擊【選擇】。

勾選相交的圖形，點擊【確定】—>【運算】，提示“操作成功”，即可。

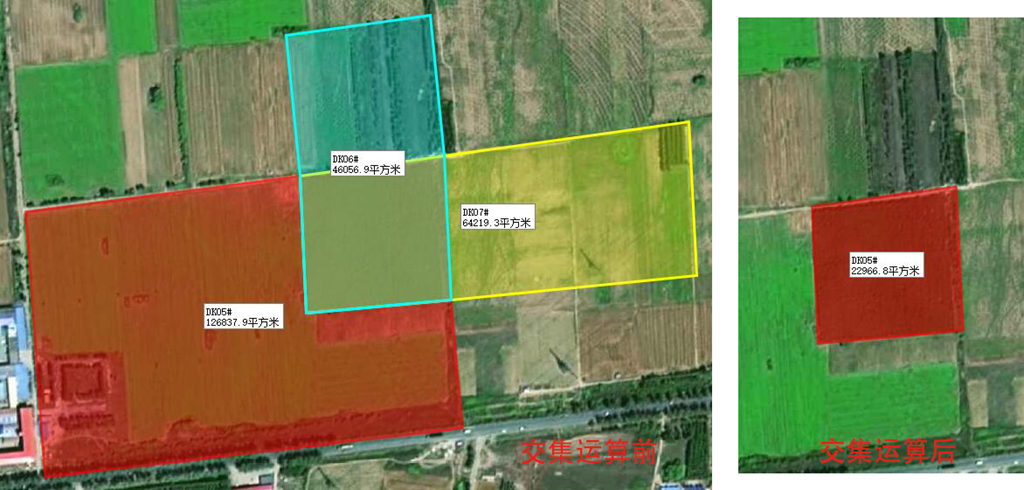

效果：相交（重疊）的區域就會保留。

2.3. 差運算

差運算：將兩個相交的圖形相減，得到的結果是第一個圖形扣除相交部分后的圖形。

在奧維電腦端，點擊[系統]—>【數據轉換】—>【圖形組合】；運算方式，選擇【差】，點擊【選擇】。

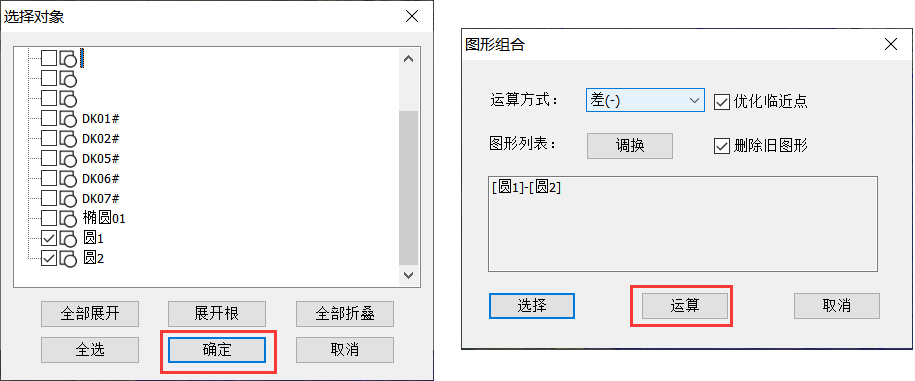

勾選相交圖形，點擊【確定】；

說明：圖形列表，您可以調換圖形的順序。在進行運算后，運算框中的第一個圖形會保留。

點擊【運算】，提示“操作成功”，即可。

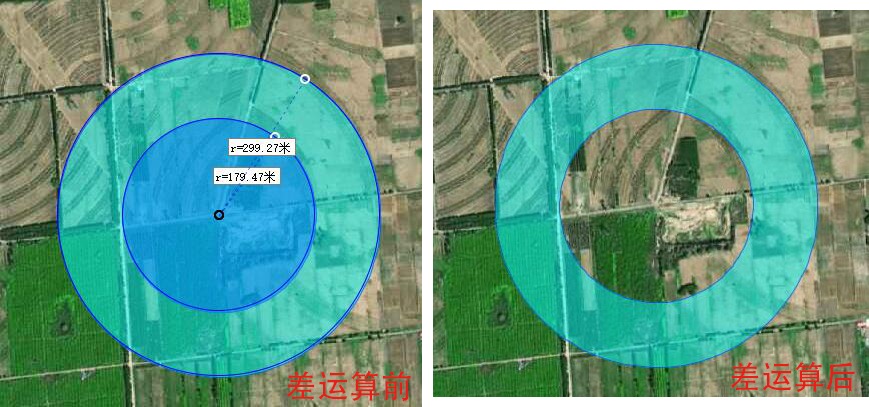

效果1：如下圖所示，兩個圓作“差”運算（即“大圓減小圓”），小圓被刪除，得到“圓環”

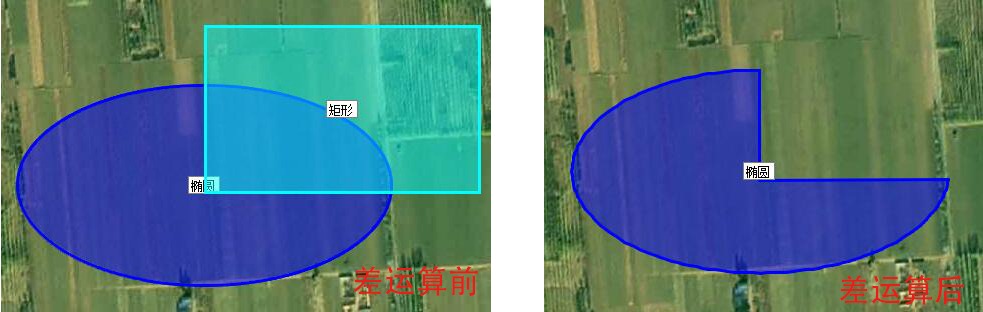

效果2：如下圖所示，一個橢圓和一個矩形作“差”運算（即“橢圓減矩形”），矩形被刪除（包括兩個圖形相交的部分）。

2.4. 異或運算

異或運算：將多個圖形相交（重疊）部分刪除，并組合成一個圖形。如果多個不相交的圖形作“異或”運算，其效果為圖形“合并”。

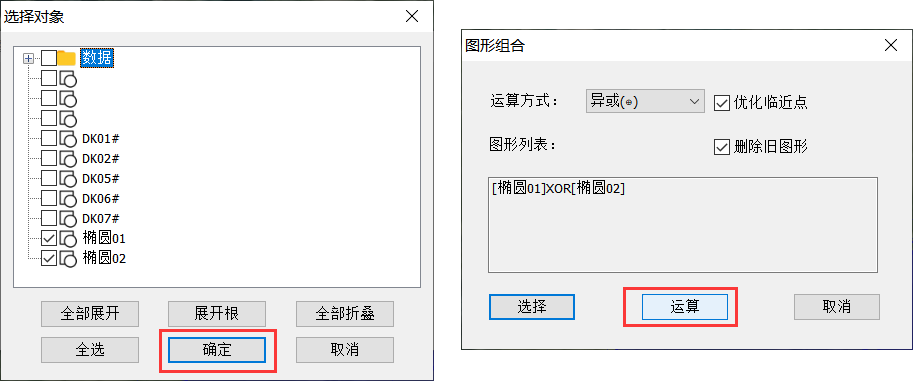

在奧維電腦端，點擊[系統]—>【數據轉換】—>【圖形組合】；運算方式，選擇【異或】，點擊【選擇】。

勾選相交圖形，點擊【確定】—>【運算】，提示“操作成功”，即可；

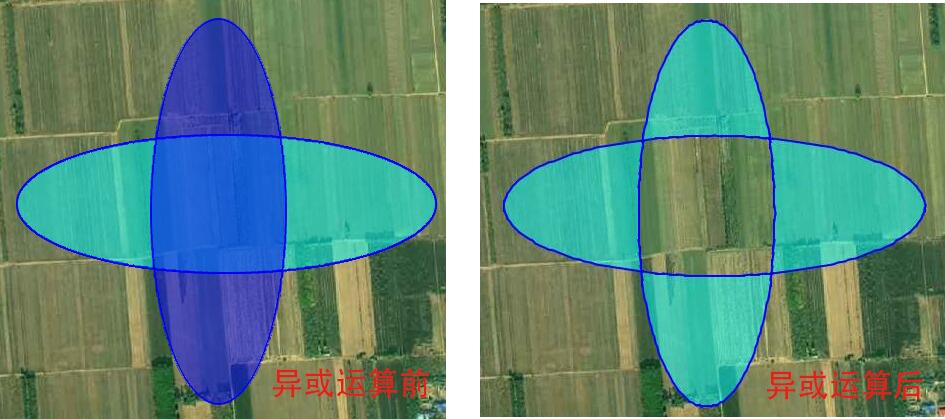

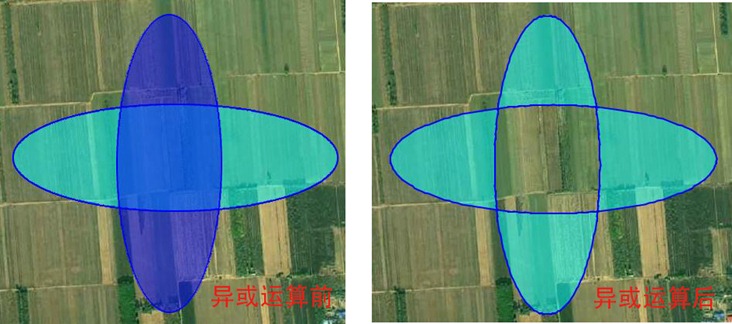

效果：如下圖所示，兩個橢圓作“異或”運算，中間的相交（重疊）部分被刪除。
