OmapRevit用于在Autodesk Revit軟件中將三維模型導出成ovmod文件，實現在奧維中導入三維模型。

OmapRevit插件使用要求：

奧維軟件版本：V9.9.1及以上。

Autodesk Revit版本要求：2017至2022版。

1、OmapRevit插件的下載與安裝

（1）下載

下載地址：https://download.ovital.com/pub/SetupOmapRevitPluginV20.msi。

（2）安裝

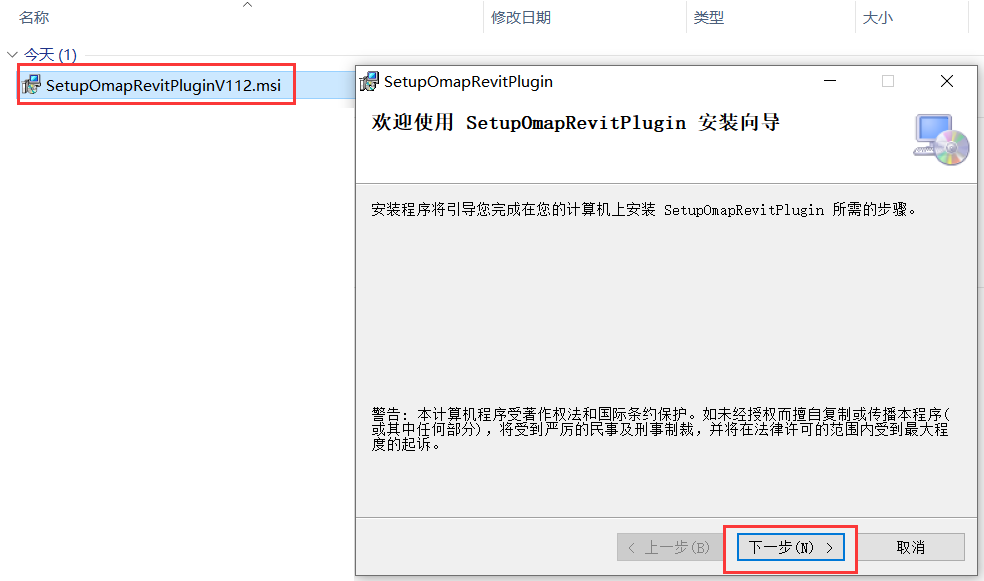

下載完畢后，雙擊應用程序進行安裝，點擊【下一步】；

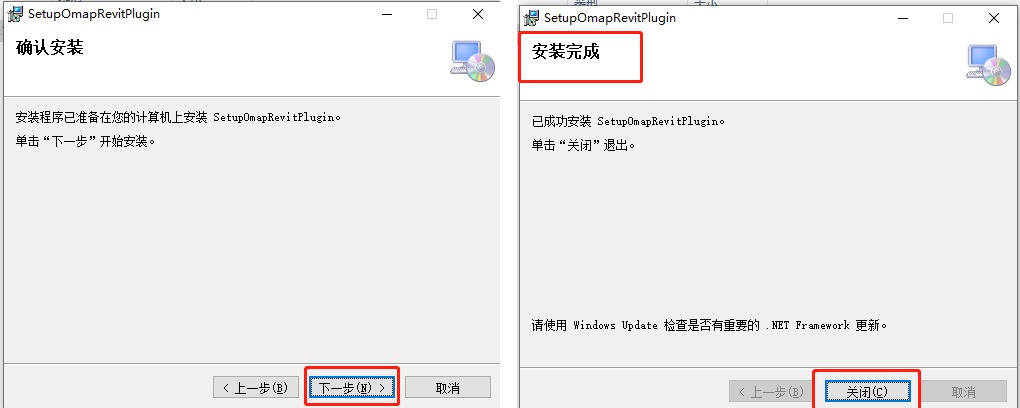

點擊【下一步】，確定安裝；安裝完成后，點擊【關閉】。

（3）啟動Autodesk Revit

在電腦桌面上，雙擊Autodesk Revit快捷圖標，即可啟動該軟件。

2、導出ovmod文件

下面我們以一個3D模型為例，使用OmapRevit插件將其導出成ovmod文件。

（1）加載3D模型

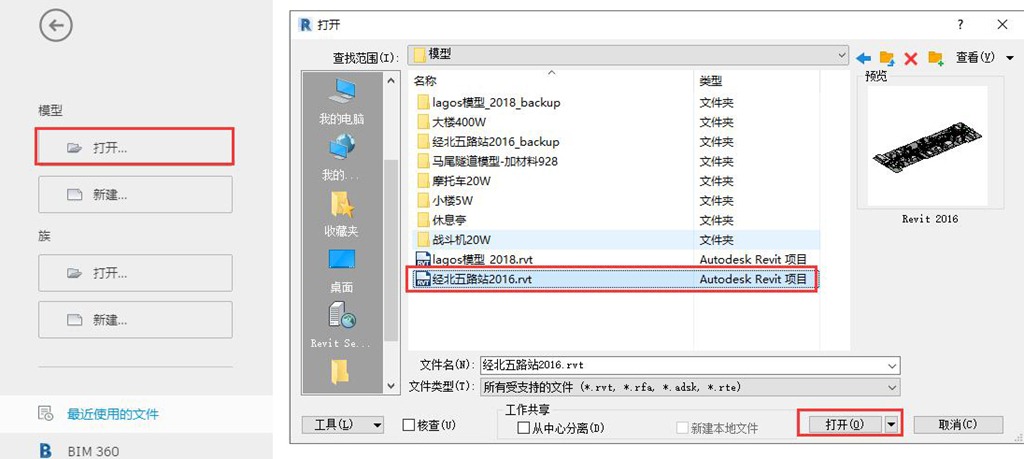

點擊【打開】，選擇要打開的文件，點擊【打開】，在Revit中加載此模型。

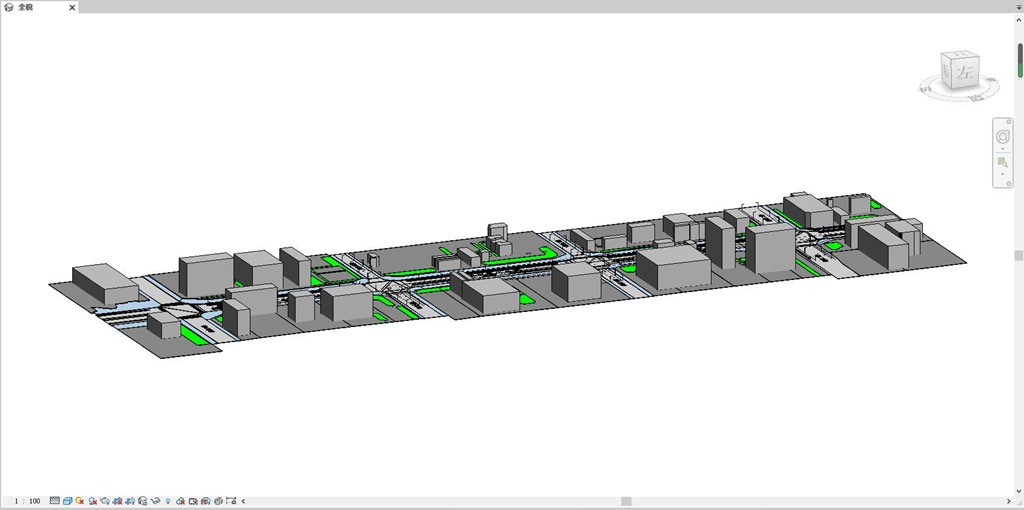

該模型效果如下圖所示。

（2）導出ovmod文件

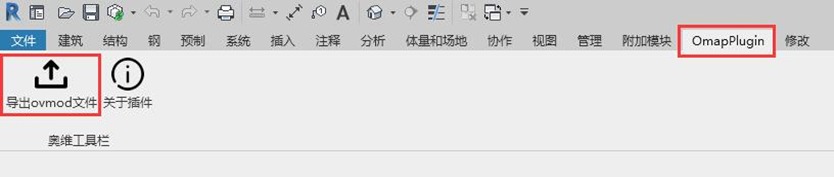

打開[OmapPlugin]工具，點擊【導出ovmod文件】。

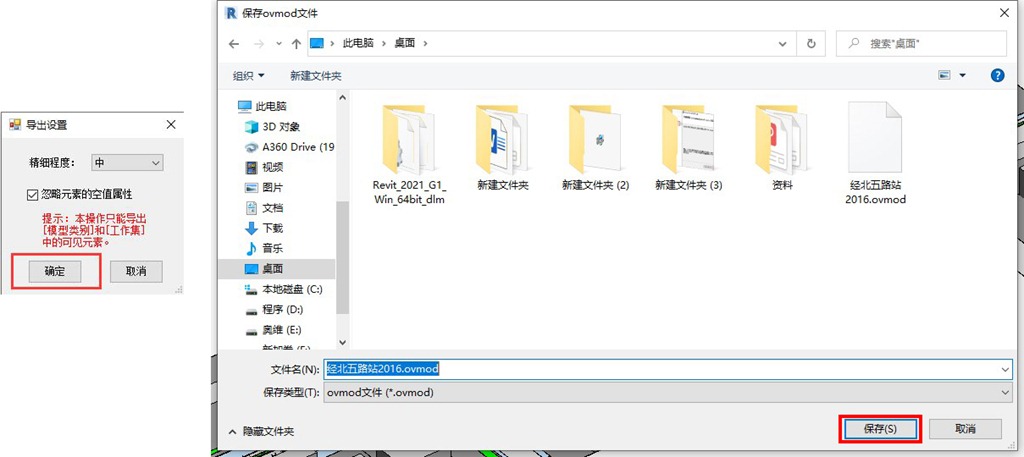

導出設置中可選擇精細程度，精細程度越高，導出的模型越細致，可視個人需求及電腦性能選擇。點擊【確定】。

選擇存放目錄，點擊【保存】；導出完畢后就可以在電腦上查看此文件。

★ovmod文件的結構說明：

一級目錄以文件名為根目錄，二級目錄為工作集，三級目錄為對象的族，四級目錄以各種構件名進行分類，五級目錄為構件。

構件由三角形、材質、屬性組成。如果材質超過一種，則會多一級目錄，該構件以文件夾的形式存在，此文件夾則代表一個構件。

3、ovmod文件導入到奧維

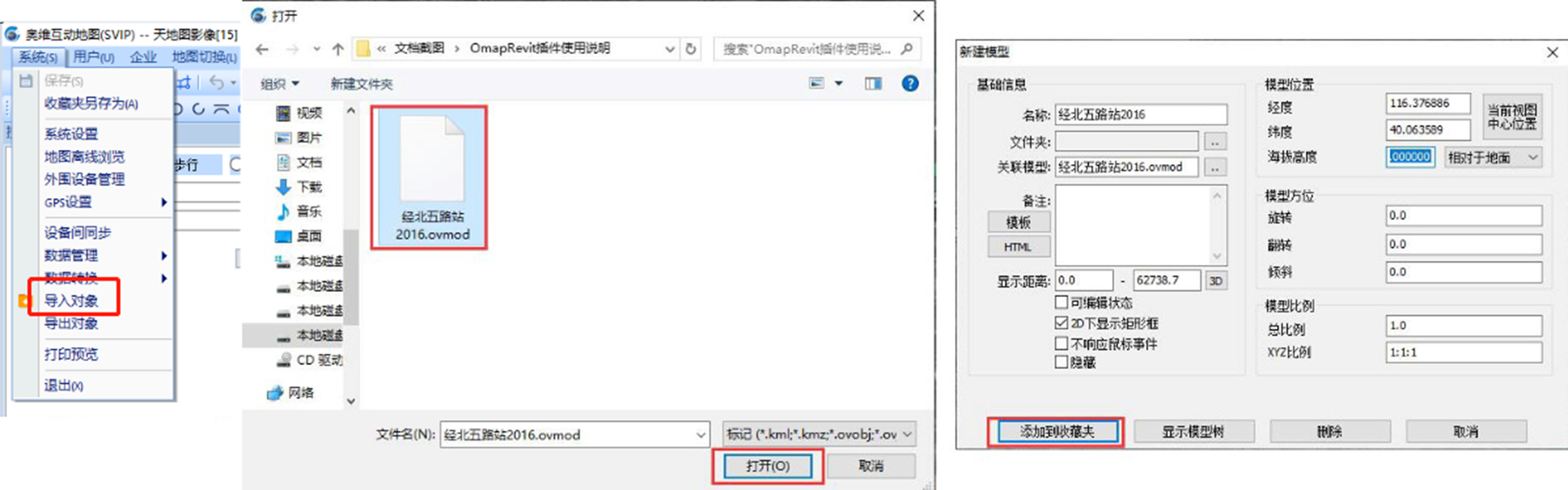

在奧維中點擊[系統]—>【導入對象】，選擇剛導出的ovmod文件，點擊【打開】。

彈出[新建模型]窗口，奧維會解析該文件。解析完成后，輸入模型位置經緯度坐標，點擊【添加到收藏夾】。

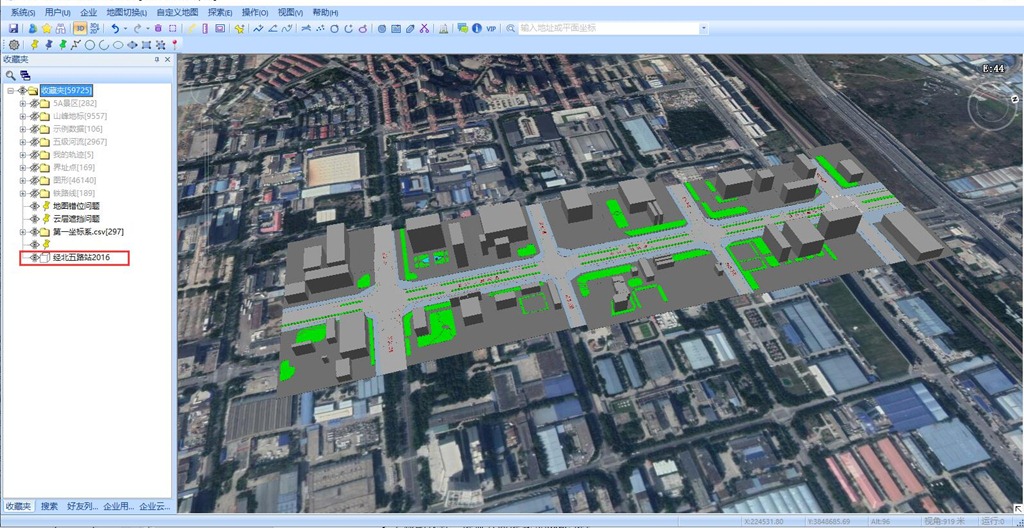

點擊工具欄中的【3D】按鈕，將地圖切換為3D瀏覽模式；按住鼠標滾輪，滑動，調整仰角，即可。

3D模型瀏覽常用快捷鍵：

• 模型瀏覽模式快捷鍵：

          ☆移動視野：鍵盤方向鍵或ASDWQE鍵

          ☆視野高度：鍵盤X、空格鍵

          ☆方向與仰角：鼠標右鍵

          ☆前進速度：鍵盤Z、C鍵

          ☆碰撞檢測：鍵盤T鍵

• 3D模式快捷鍵：

          ☆鼠標中鍵：可調整仰角和旋轉角度。

          ☆shift+上：仰角減??；shift+下鍵：仰角增大。

          ☆shift+左：逆時針旋轉，角度向負方向增大；shift+右：順時針旋轉，角度向正方向增大。

          ☆滾動鼠標滾輪可調整視角高度。
