在工作中，您可能有大量的航拍圖需要在奧維中加載顯示，但直接導入航拍圖的數據處理量較大、對電腦硬件的要求較高。因此，您可以通過ArcGIS將航拍圖發布成地圖服務，在奧維中以在線自定義地圖的形式加載。

1、ArcGIS發布地圖服務

在ArcGIS中，可以將航拍圖、矢量圖等發布為地圖服務。

（1）加載數據

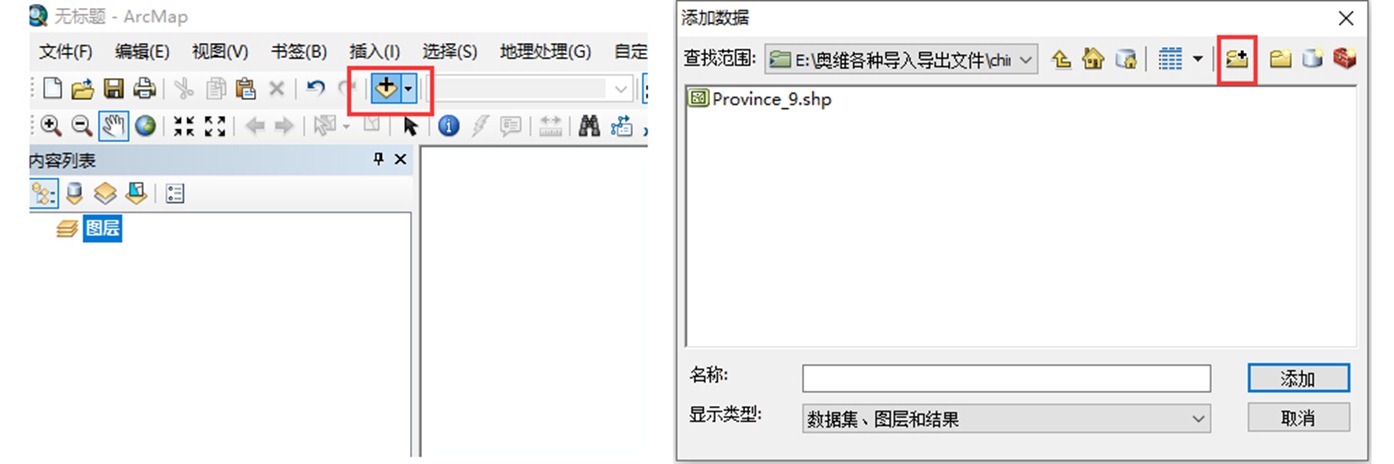

打開ArcMap，點擊工具欄的按鈕，點擊按鈕。

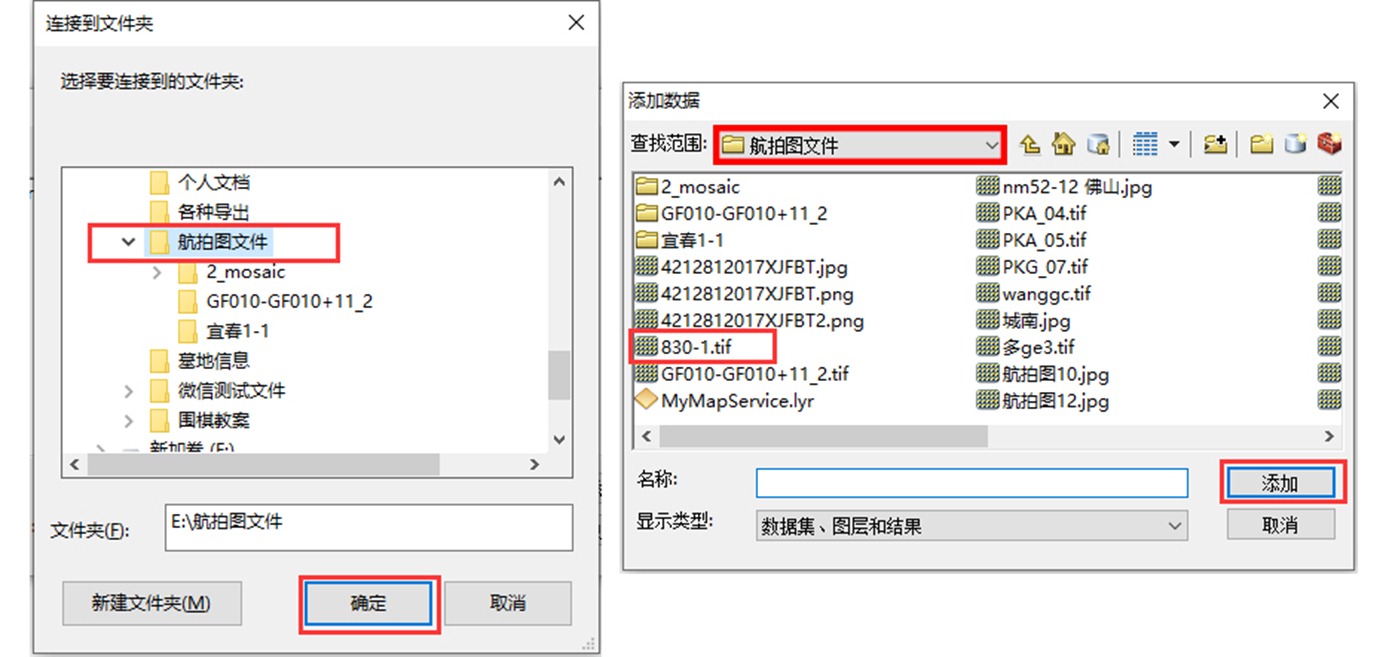

選擇存放地圖文件的文件夾，點擊【確定】。選擇需要發布的航拍圖（可批量選擇），點擊【添加】。

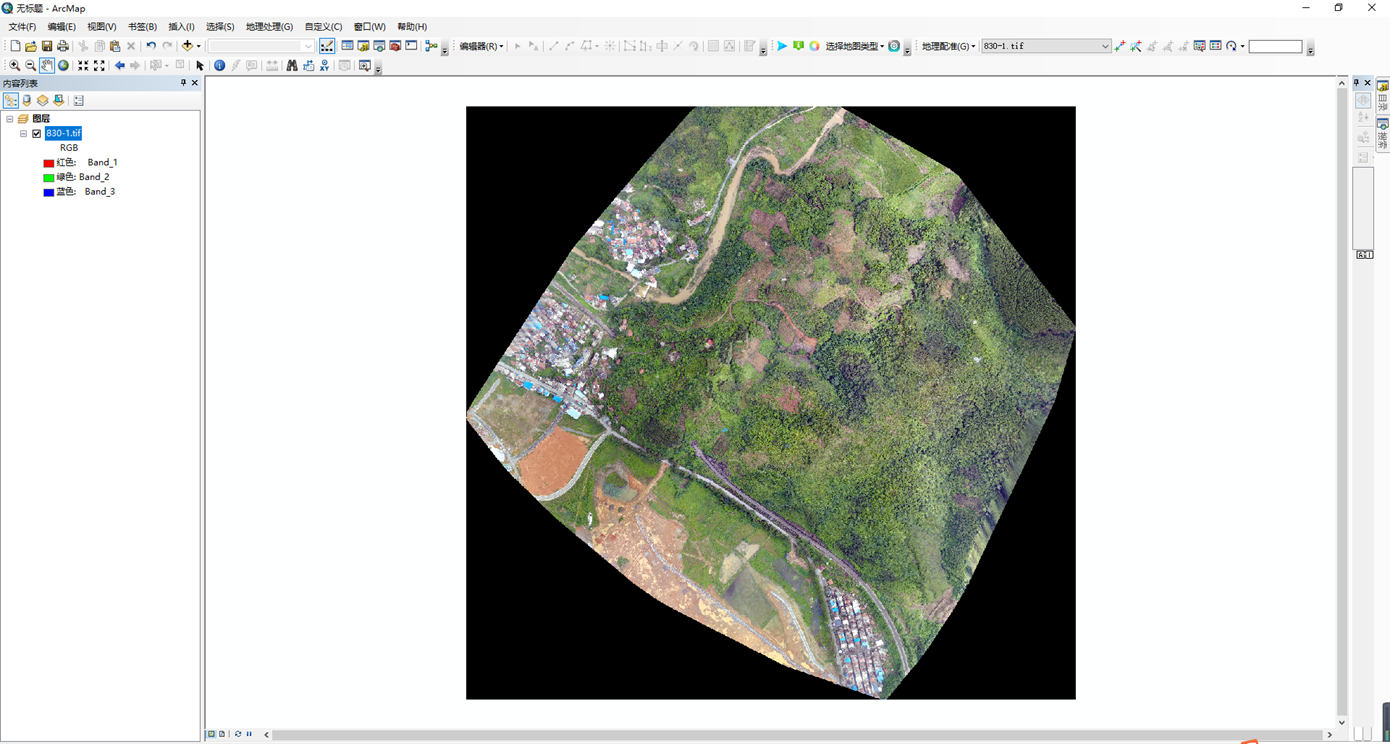

在ArcMap地圖顯示窗口中，即可顯示添加的航拍圖。

（2）發布地圖服務

• 連接到ArcGIS Server

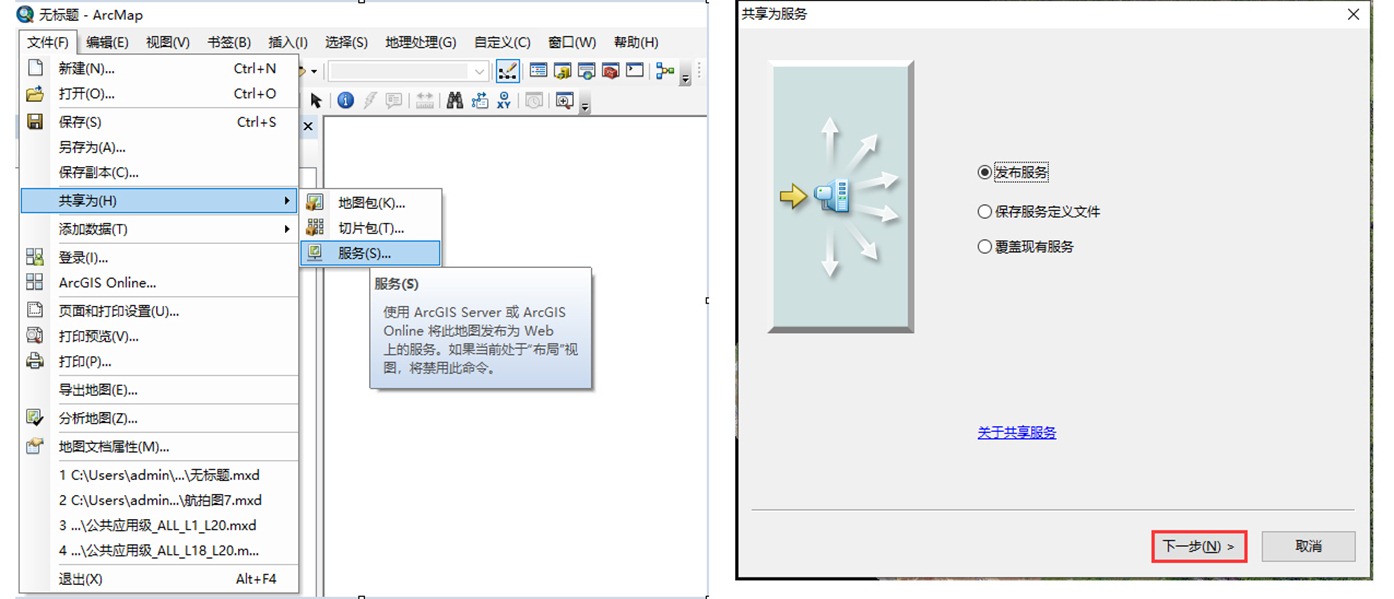

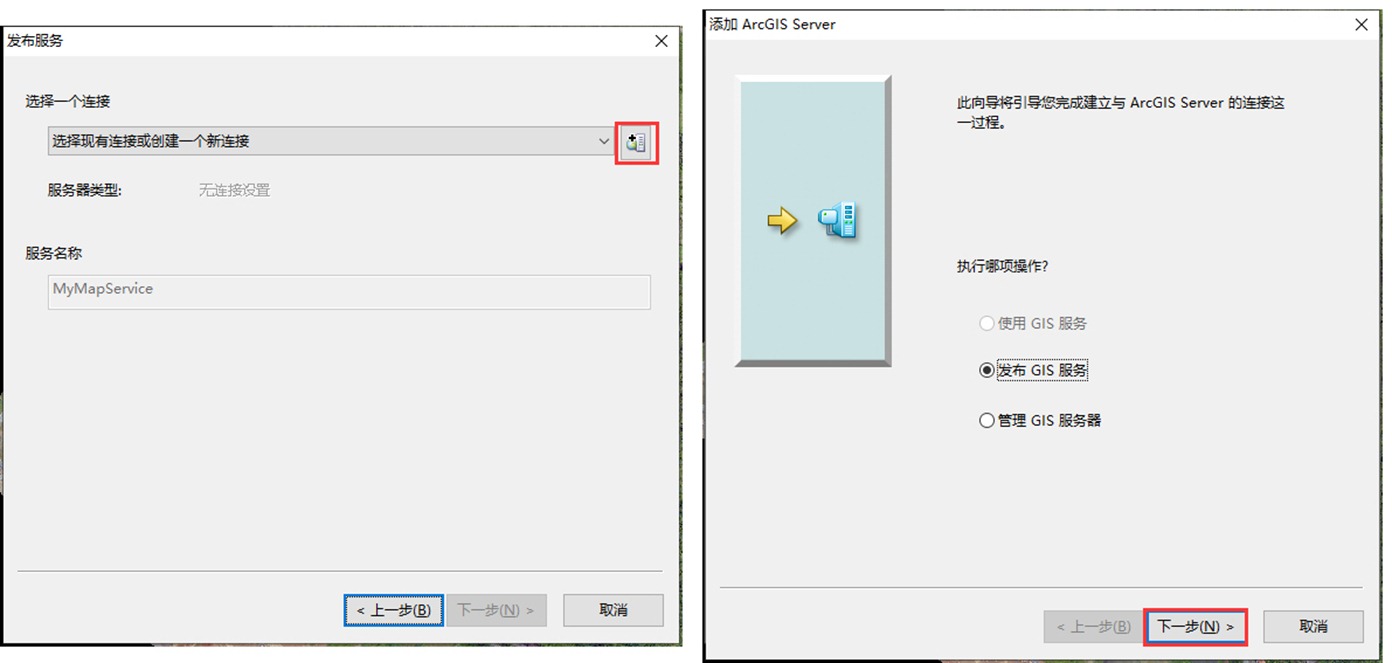

點擊【文件】→【共享為】→【服務】，選擇【發布服務】，點擊【下一步】。

進入[發布服務]窗口，點擊下拉框右邊的按鈕，進入[添加ArcGIS Server]窗口，選擇【發布GIS服務】，點擊【下一步】。

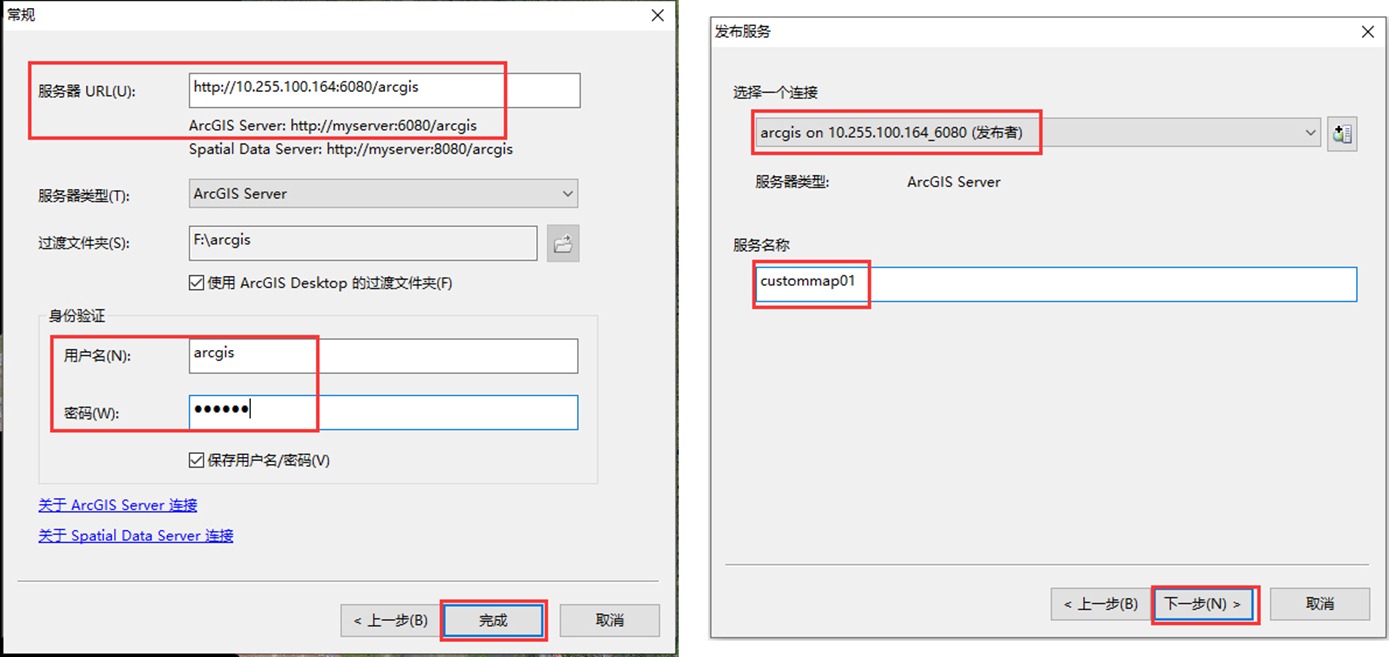

進入[常規]窗口，設置服務器URL，服務器類型、過渡文件夾保持默認，輸入用戶名、密碼，點擊【完成】，即可創建一個連接，并返回[發布服務]窗口。

服務器URL：參照提示，將“myserver”改為ArcGIS Server所在主機的IP地址。若ArcGIS Desktop 和ArcGIS Server在同一臺機器，可以將“myserver”改為“l(fā)ocalhost”。

在[發布服務]窗口，選擇剛創建的連接，輸入服務名稱，點擊【下一步】。

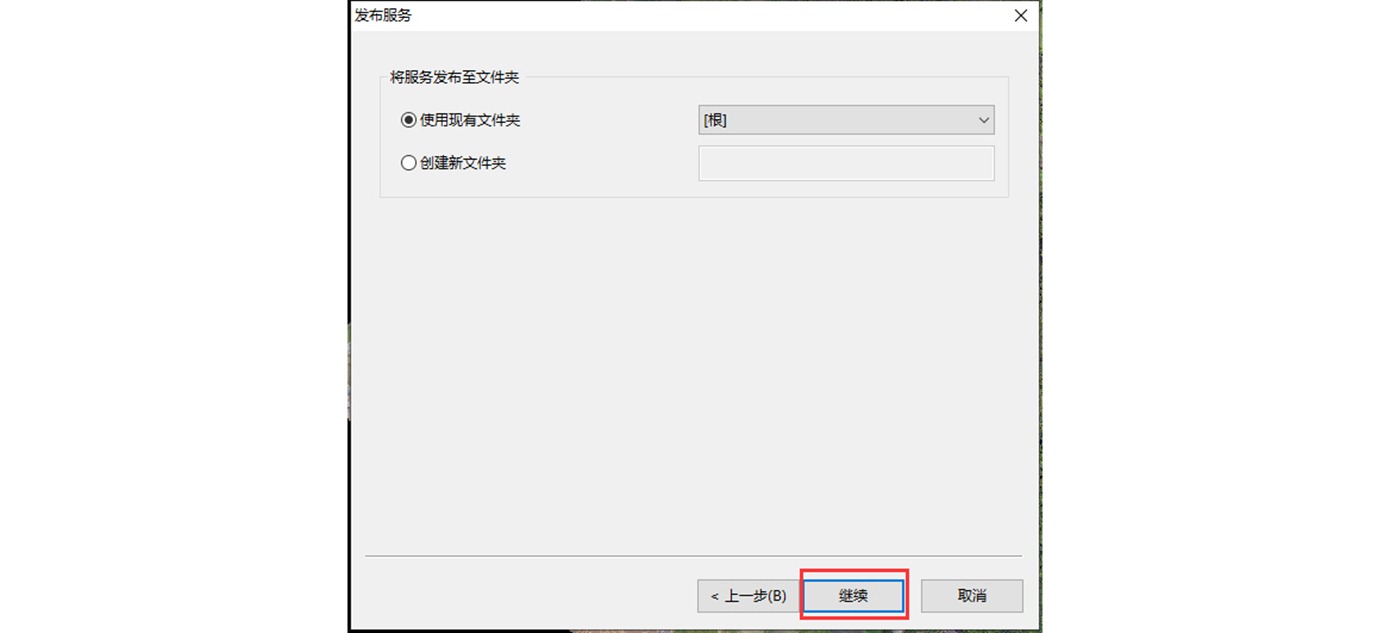

點擊【繼續】，進入[服務編輯器]窗口。

• 設置地圖瓦片屬性

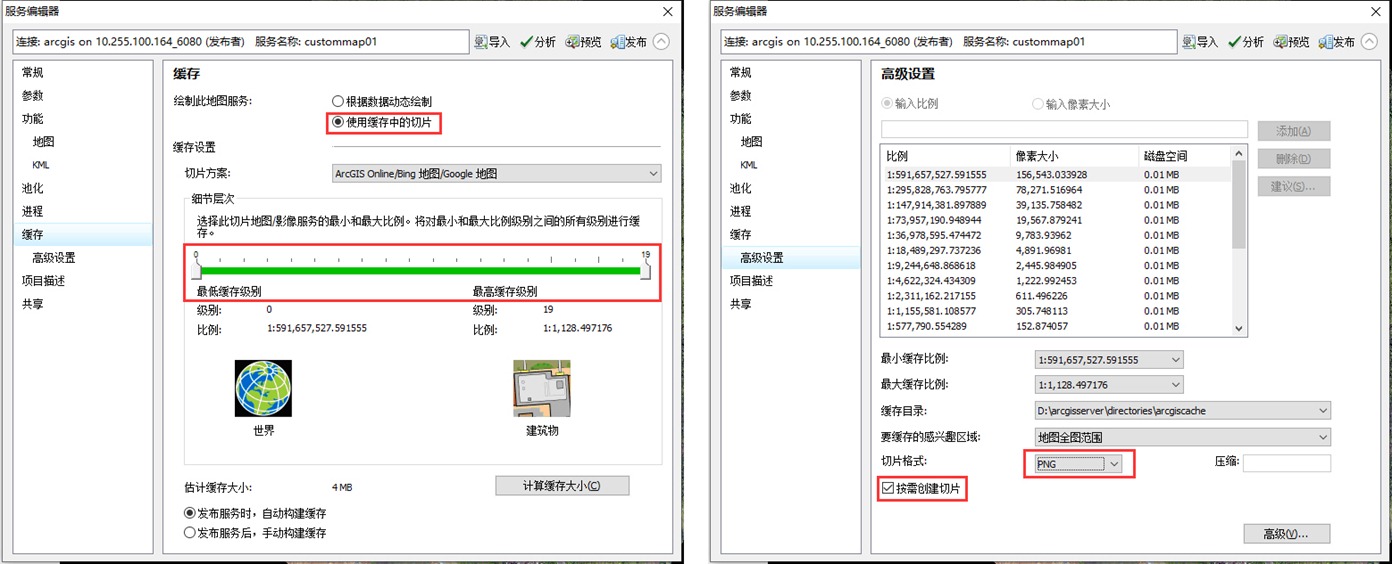

在[服務編輯器]窗口，切換到[緩存]：

①【繪制此地圖服務】：選擇【使用緩存中的切片】。

②【切片方案】：保持默認。ArcGIS發布地圖服務，奧維僅支持加載ArcGIS Online、Bing地圖…風格的地圖服務，投影類型為【W(wǎng)eb墨卡托】。

③【細節層次】：您根據航拍圖的清晰度設置合適的切片級別。通常，最低緩存級別為“0”。

④ 【估計緩存大小】：保持默認。

切換到[高級設置]，設置最小緩存比例、最大緩存比例、切片格式，勾選【按需創建切片】。

① 【最小緩存比例】：保持默認。

② 【最大緩存比例】：保持默認。

③ 【切片格式】：選擇合適的格式，如PNG。奧維僅支持加載PNG、JPG格式的地圖切片。

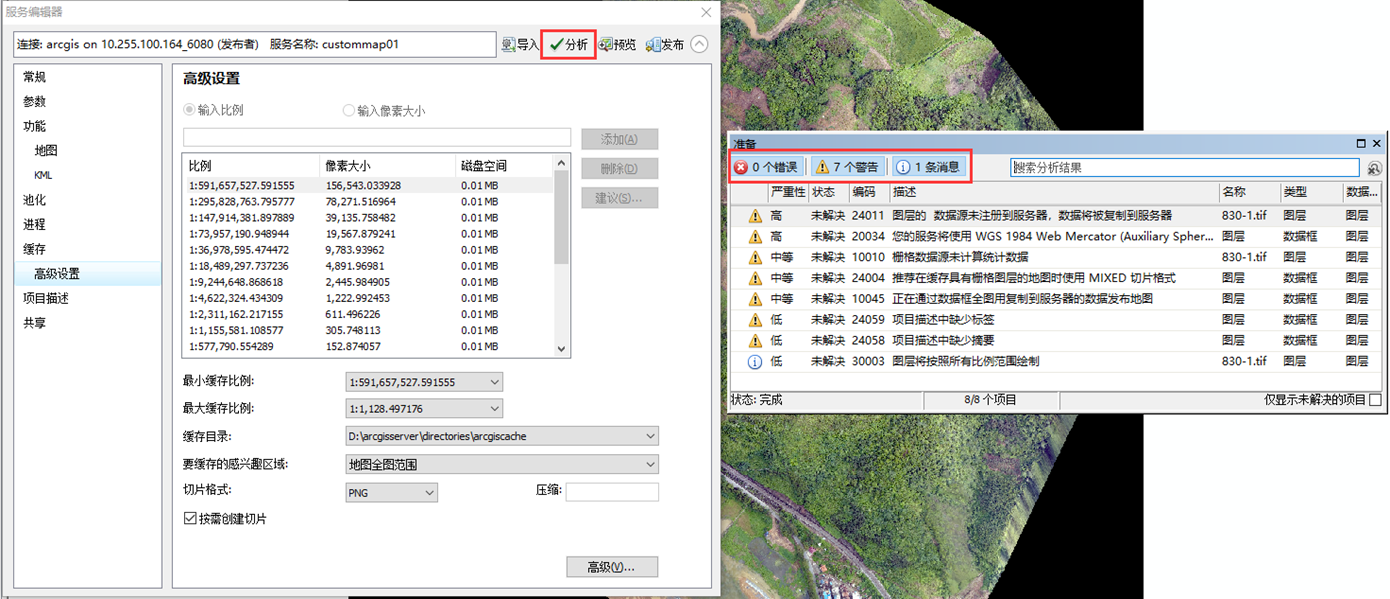

點擊【分析】，彈出[準備]窗口，顯示“錯誤、警告、消息”的提示信息。

若錯誤為0，則可以正常發布；否則，請按提示信息對地圖進行修改。

警告和消息可以忽略，不影響地圖發布。

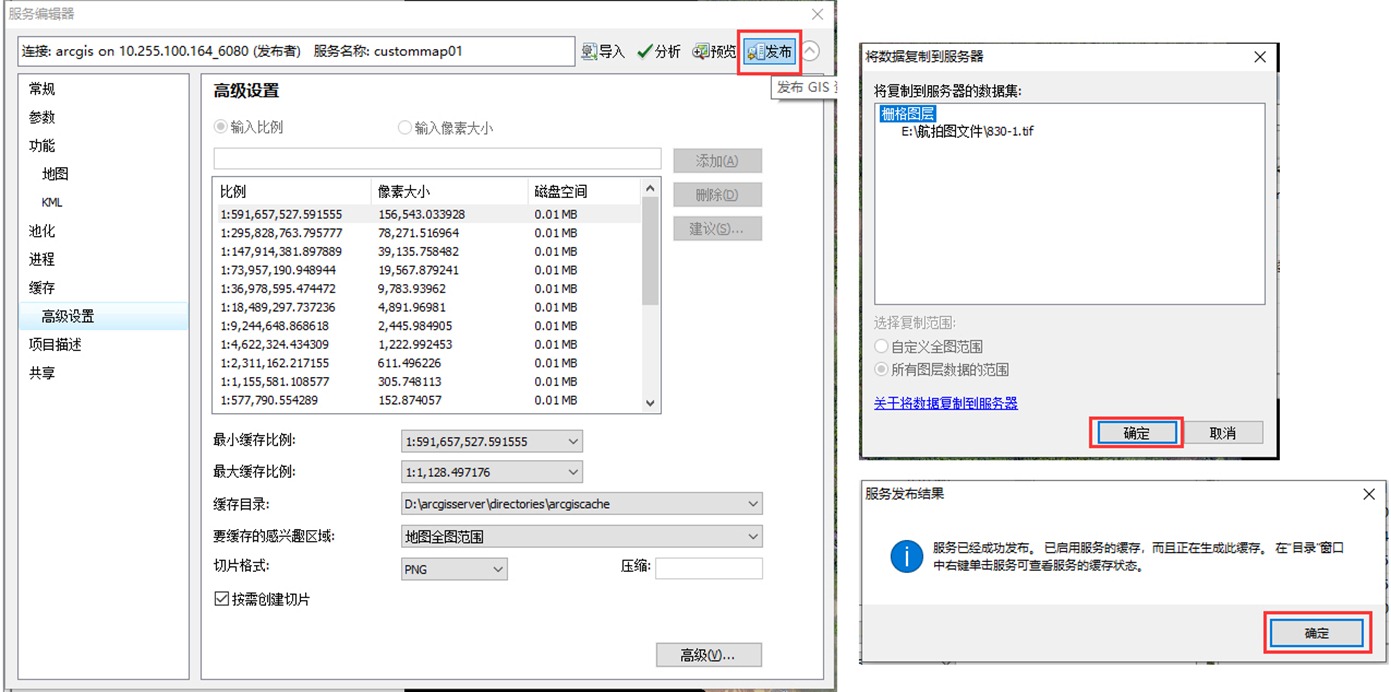

點擊【發布】→【確定】，系統執行切片。

完成后，彈出[服務發布結果]窗口，點擊【確定】。

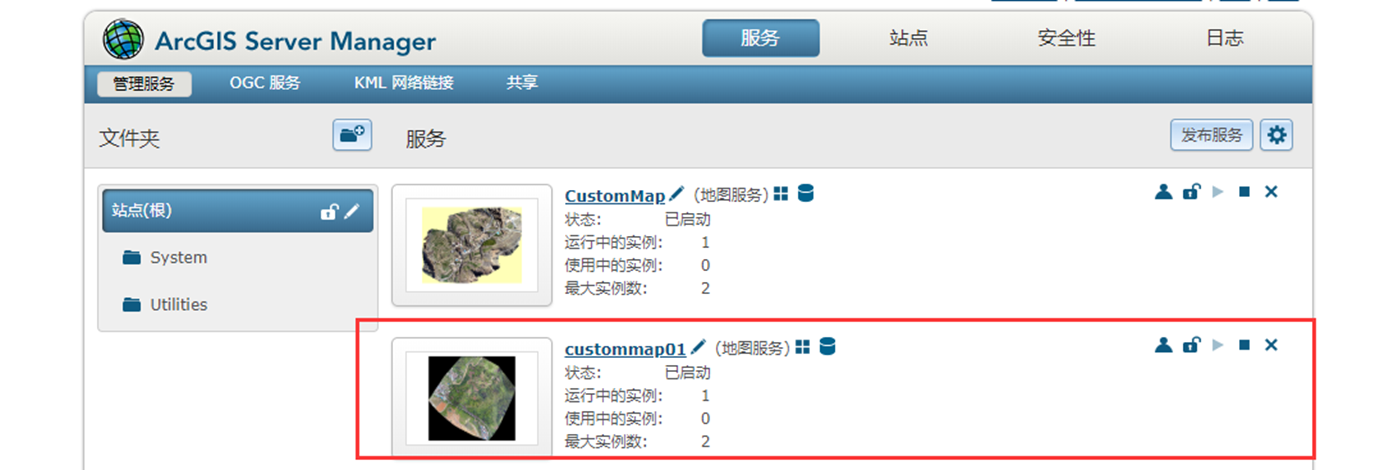

地圖服務發布成功后，可在ArcGIS Server Manager中查看。

• 查看地圖服務

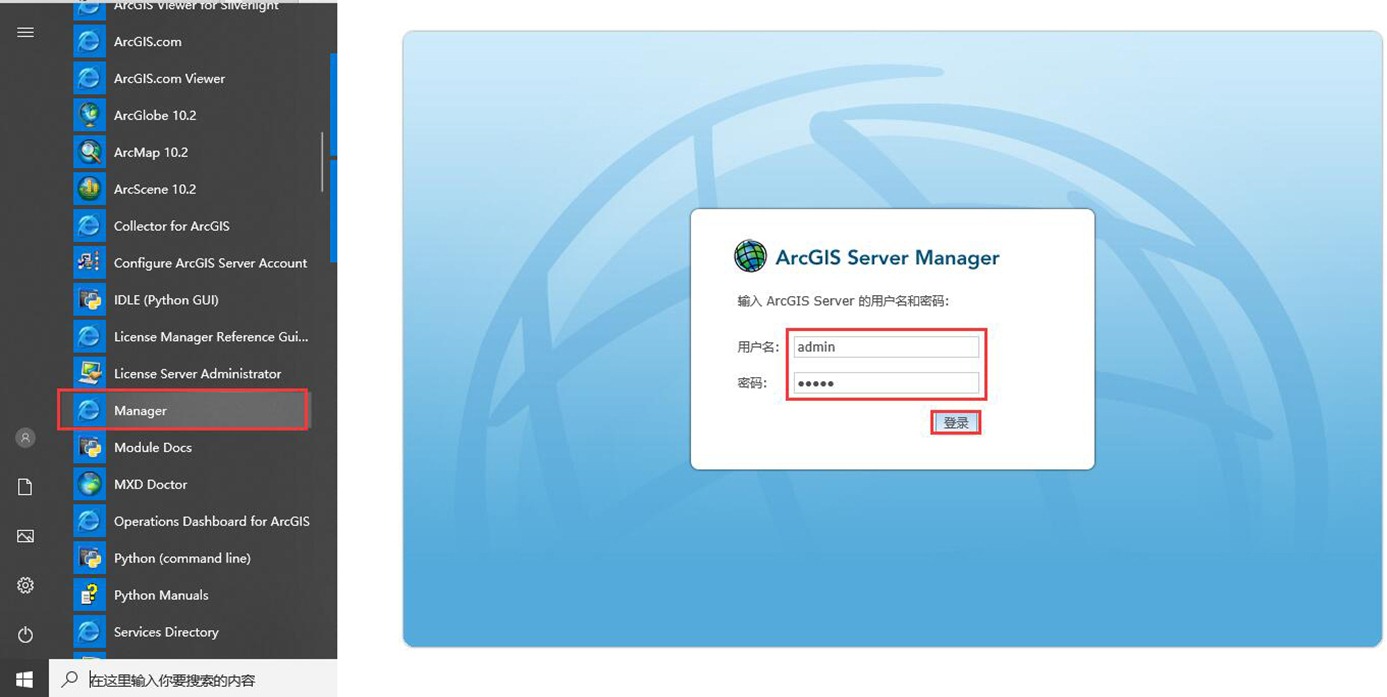

在Windows開始菜單，找到ArcGIS目錄，點擊【Manager】，輸入用戶名、密碼，點擊【登錄】。

登錄后，即可在服務管理頁面查看已發布的地圖服務。

2、奧維加載ArcGIS地圖服務

在奧維手機端、PC端均可加載ArcGIS地圖服務。

（1）獲取URL

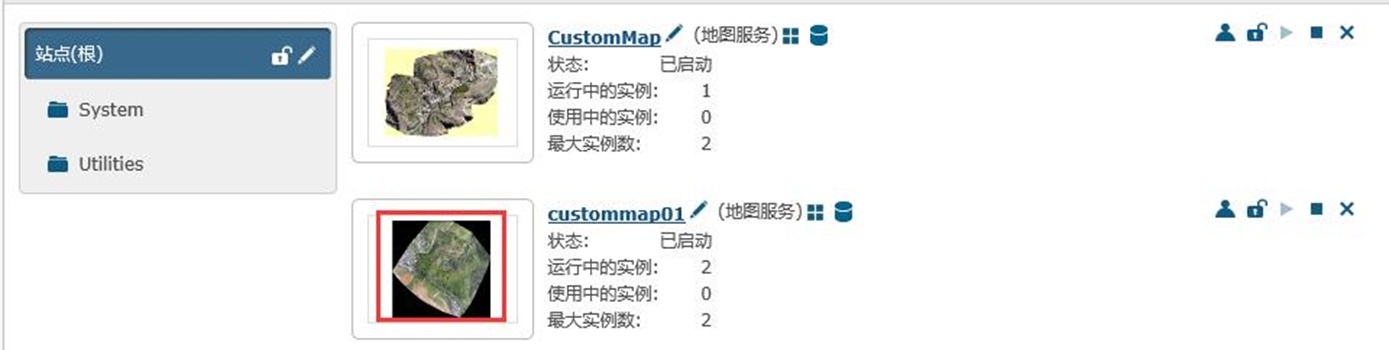

將鼠標放在“視圖”上，點擊左鍵，進入地圖頁面。

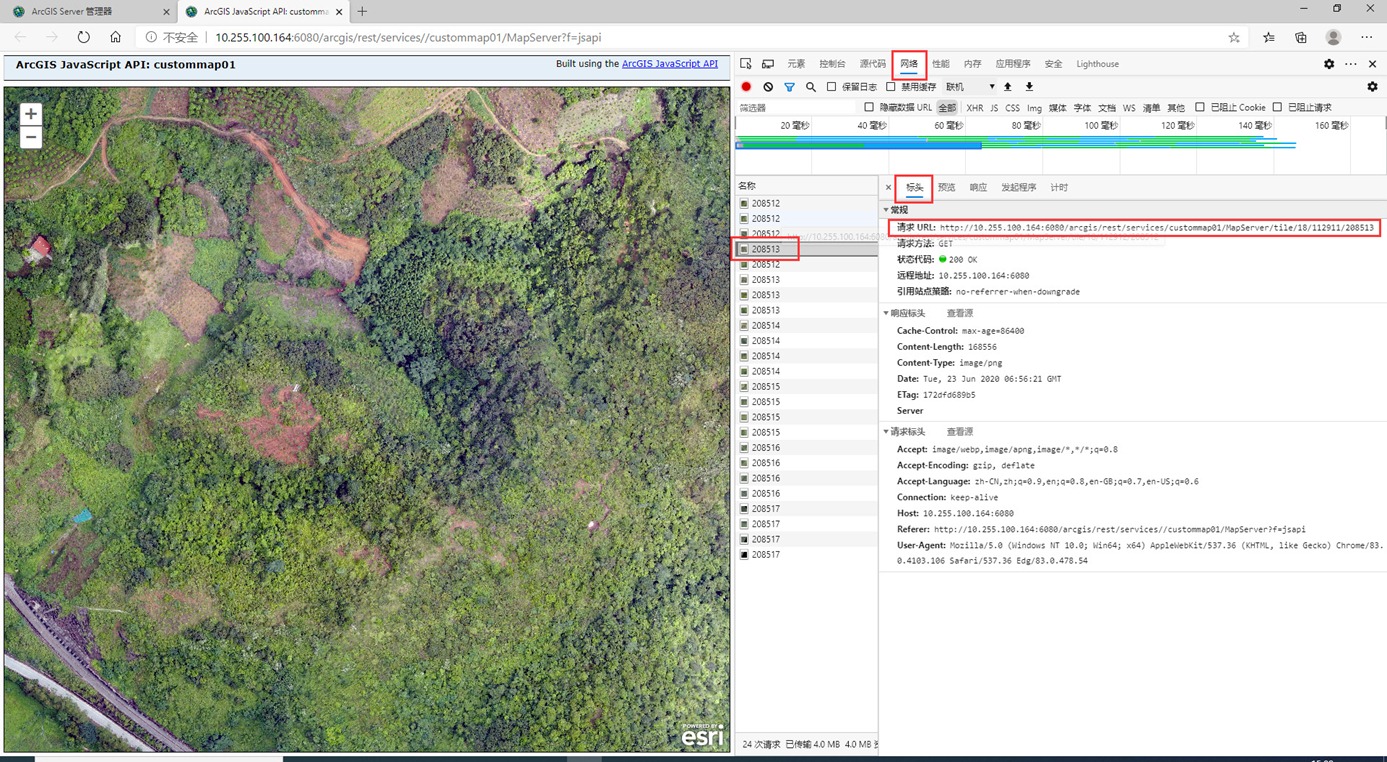

在地圖頁面，按鍵盤F12；點擊【網絡】，在左側放大地圖，右側會出現圖片列表；點擊任意一張圖片，在標頭中可查看請求URL，新建一個文本文檔，復制該請求URL到記事本中。

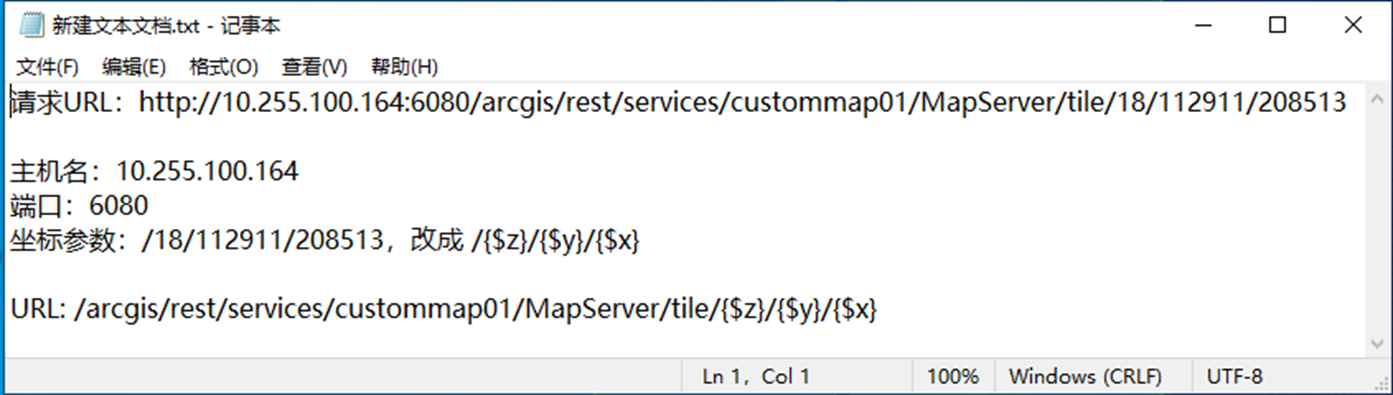

在記事本中，具體格式設置如下圖所示：

（2）奧維PC端加載ArcGIS地圖服務

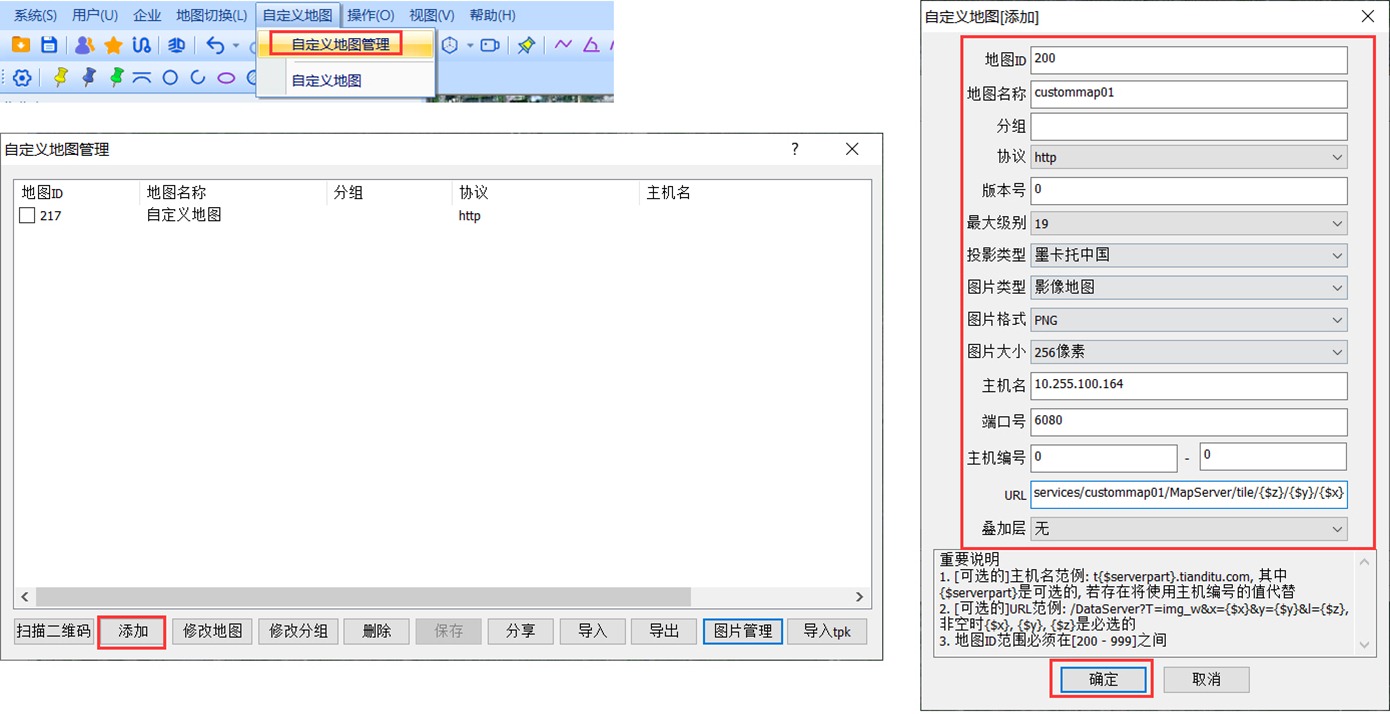

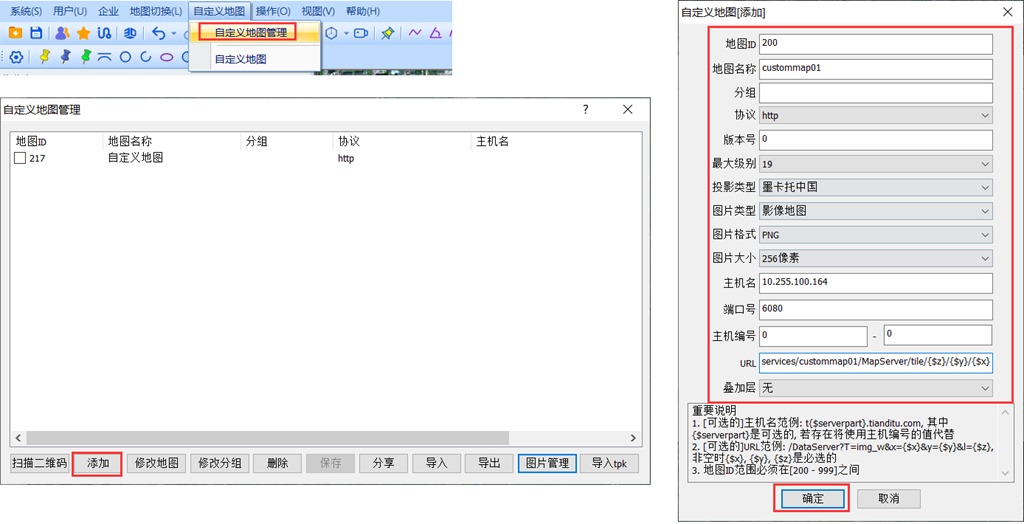

在奧維互動地圖PC版中，點擊【自定義地圖】→【自定義地圖管理】→【添加】，彈出[自定義地圖]窗口。

輸入地圖名稱、主機名、端口號、URL等信息，設置最大級別、投影類型、圖片類型、圖片格式、圖片大小等信息，點擊【確定】按鈕，地圖服務即添加完成。

☆說明：

①【地圖ID】：保持默認。

②【地圖名稱】：用戶自己設置，本文為“custommap01”。

③【最大級別】：在ArcGIS上發布地圖服務時，最高緩存級別設置為多少級，這里就設置為多少級。

④【投影類型】：選擇【墨卡托中國】。

⑤【圖片類型】：您根據實際情況選擇。本文的地圖為航拍圖，所以選擇【影像地圖】，方便3D瀏覽。

⑥【圖片格式】：發布地圖服務時，【切片格式】設置的什么格式，這里就選擇什么格式。本文為RNG格式。

⑦【圖片大小】：選擇【256像素】。

⑧【主機名】：填寫ArcGIS Server所在機器的IP地址、域名。

⑨【端口號】：您根據實際情況填寫，本文為：6080。

⑩【URL】：端口號后面的部分，示例如下：

/arcgis/rest/services/custommap01/MapServer/tile/{$z}/{$y}/{$x}

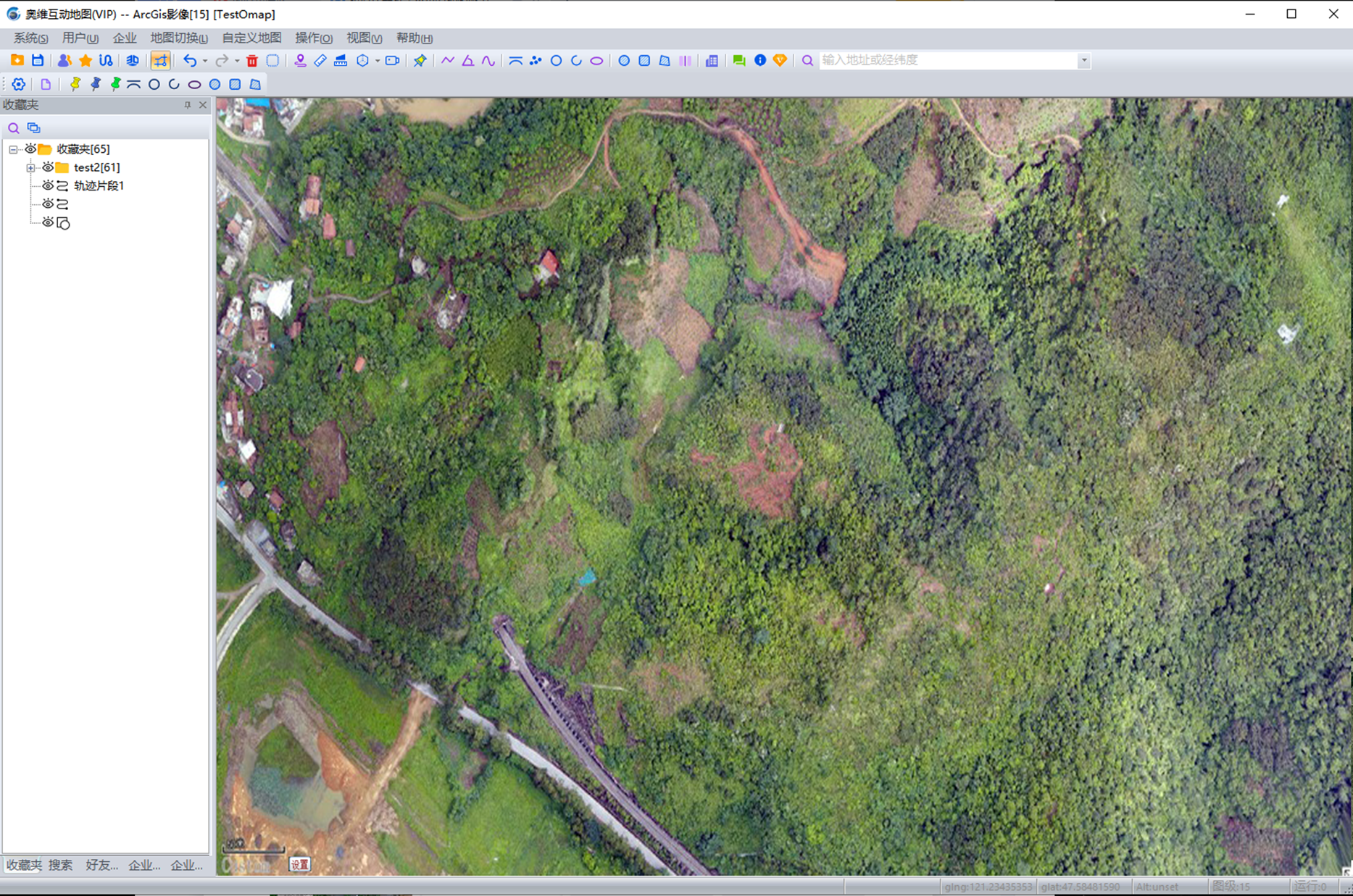

添加完自定義地圖后，點擊[自定義地圖]菜單，選擇該地圖，即可在地圖顯示界面顯示。如下圖所示：

（3）奧維手機版加載ArcGIS地圖服務

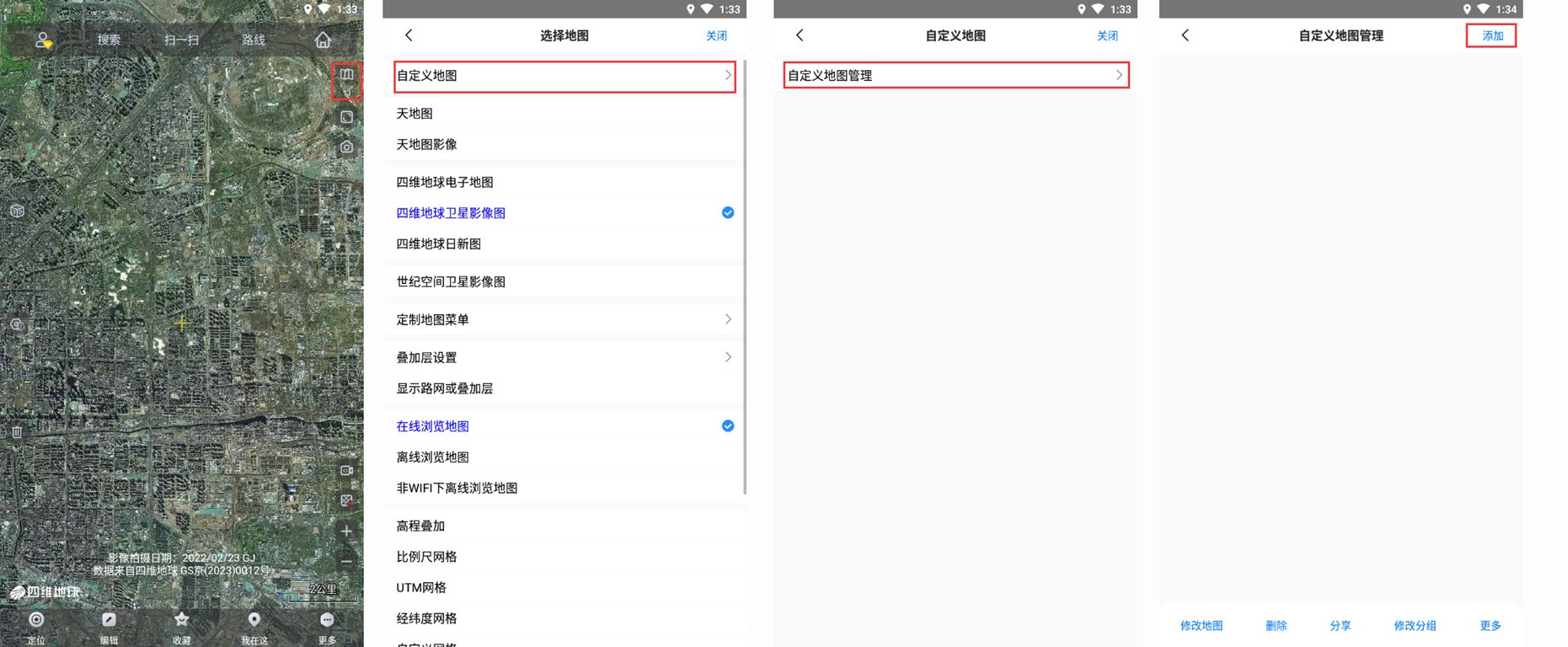

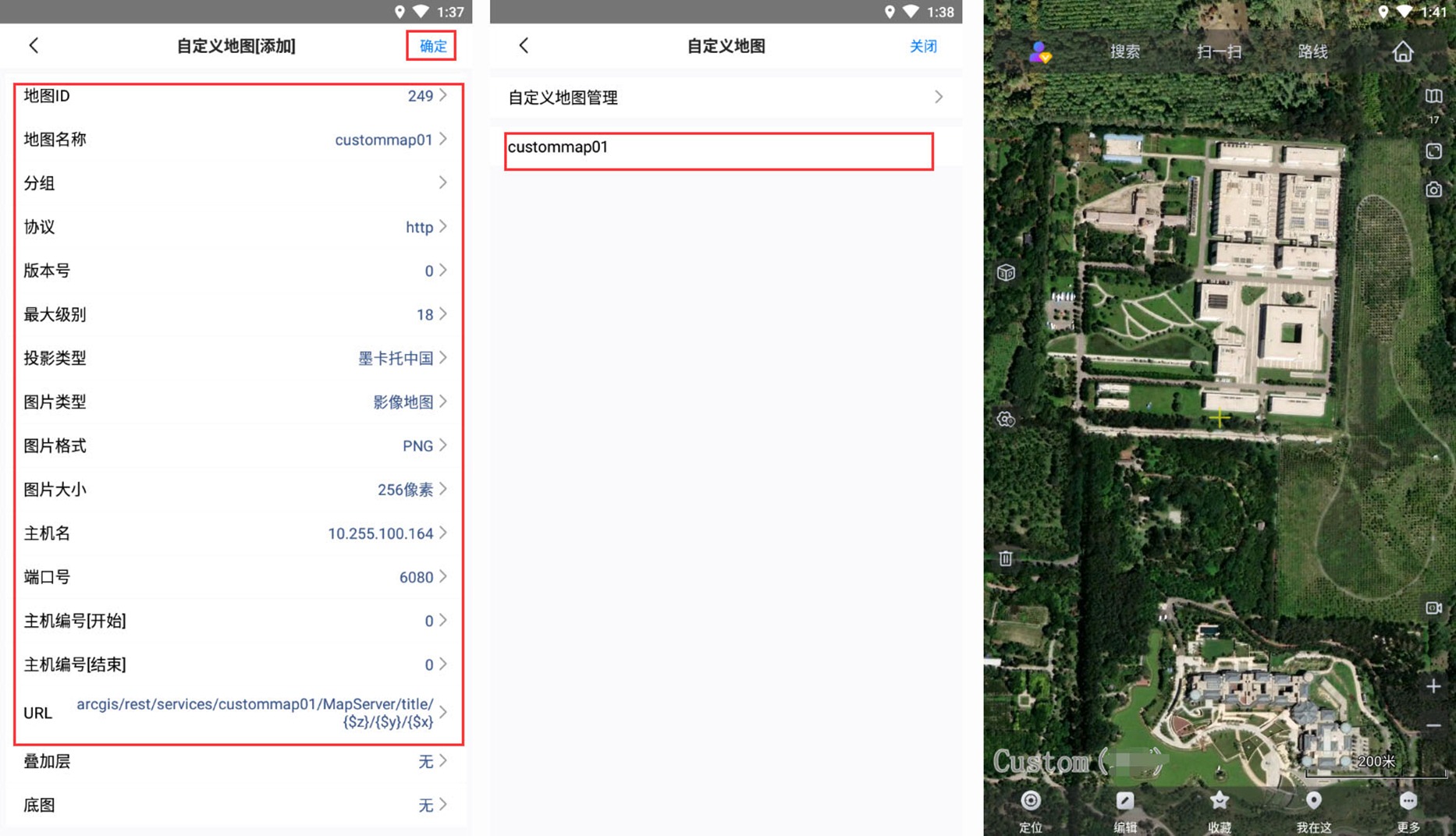

在奧維手機端主界面，點擊按鈕，點擊【自定義地圖】→【自定義地圖管理】→【添加】。

輸入地圖名稱、主機名、端口號、URL等信息，設置最大級別、投影類型、圖片類型、圖片格式、圖片大小等信息。

具體設置請參考本文《奧維PC端加載ArcGIS地圖服務》的內容。

點擊【確定】，添加完成后，可在[自定義地圖]菜單中選擇該地圖，在地圖窗口中顯示該地圖。
