為方便用戶對CAD文件進行修改和編輯。奧維互動地圖新版本優化了CAD文件的導入流程，您可以通過智能轉換或經典轉換中的任意一種方式導入CAD文件。

其中智能轉換方式導入CAD文件請參考幫助文檔《如何通過智能轉換方式導入CAD文件（電腦端）》、《如何通過智能轉換方式導入CAD文件（手機端）》。

在奧維中，支持導入北京54、西安80、CGCS2000分帶投影坐標系（3°分帶或6°分帶）的CAD圖。分帶投影坐標系的X、Y值特征如下：

（1）平面坐標帶有分帶號（3°分帶和6°分帶的帶號），某坐標值的整數部分有8位數（前2位數為帶號）。

例如：39451289.372 4426800.061，該坐標x為8位數，前兩位39為帶號。

注：有的坐標可能y值為8位。

（2）X、Y坐標值的整數部分為6位或者7位，東偏移為500000米。

例如：451289.372 4426800.061。

下面主要介紹一下經典轉換方式中如何將分帶投影坐標系的CAD圖導入奧維的方法，以?shī)W維電腦端和手機端導入CGCS2000分帶投影坐標系的CAD文件為例進行說明，導入北京54和西安80分帶投影坐標系CAD文件的操作與之一致，不以贅述。

1. 電腦端導入CAD圖

要將CAD圖正確導入到奧維中，應先將奧維的系統坐標系設置成和CAD文件一致的坐標系。

我們將導入下圖展示的文件。該文件的坐標系為3°分帶的CGCS2000坐標系，帶號為39度帶，中央經線為117°E。

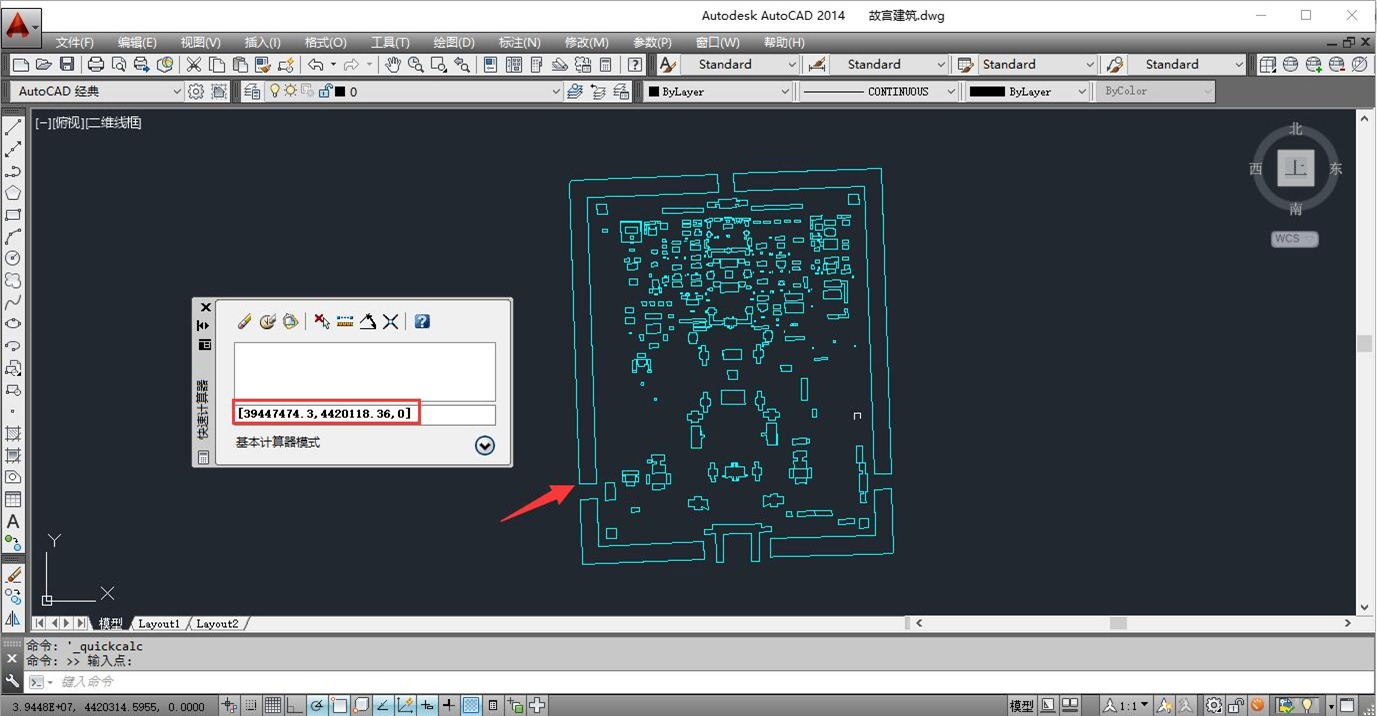

部分文件的坐標帶有分帶號，因此可以根據帶號直接確定參數。下圖所示文件，X坐標的整數部分為8位，前兩位為帶號。

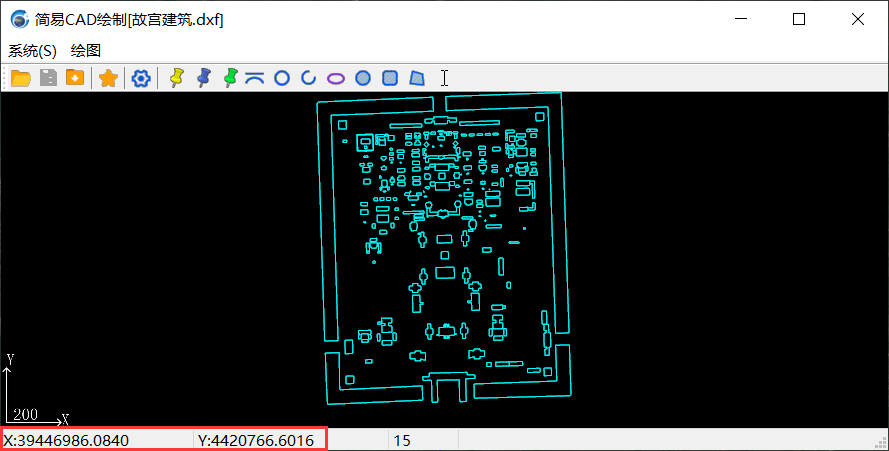

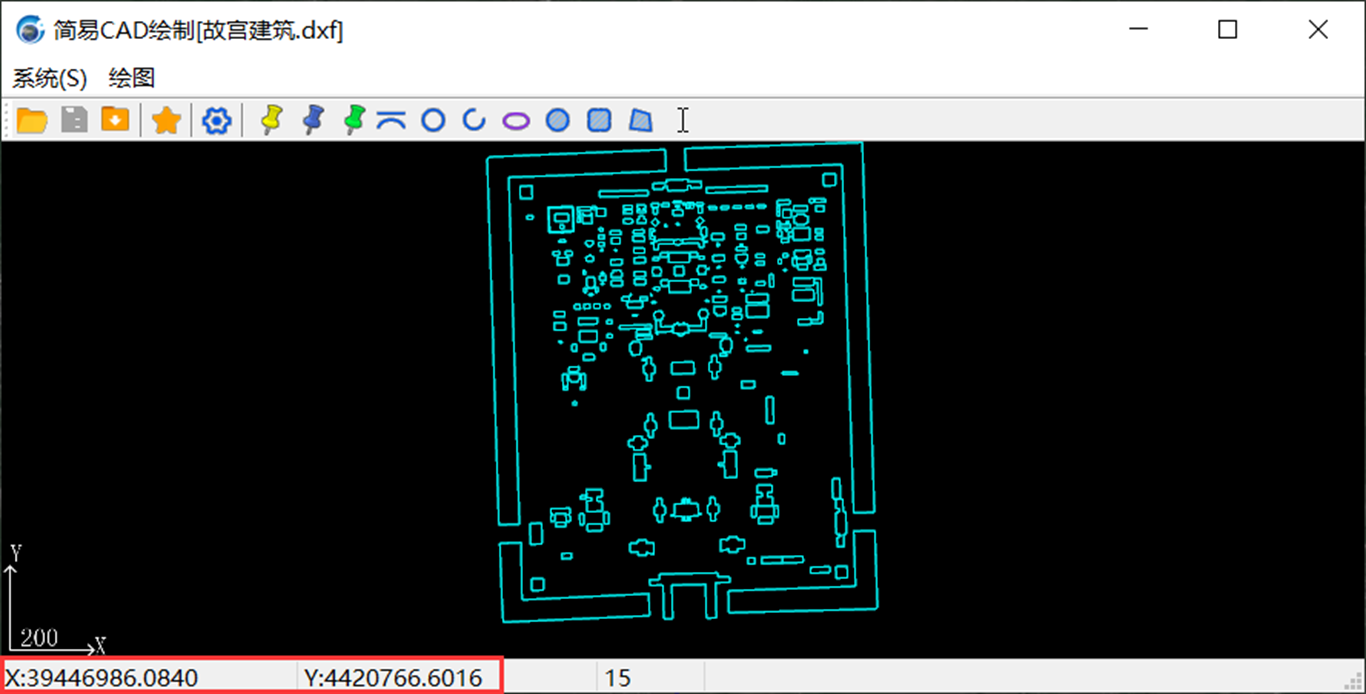

這里我們也可以用奧維的簡易CAD窗口打開CAD文件查看平面坐標，關于簡易CAD的功能介紹請參考幫助文檔《簡易CAD繪制功能使用說明》。

1.1. 設置系統坐標系

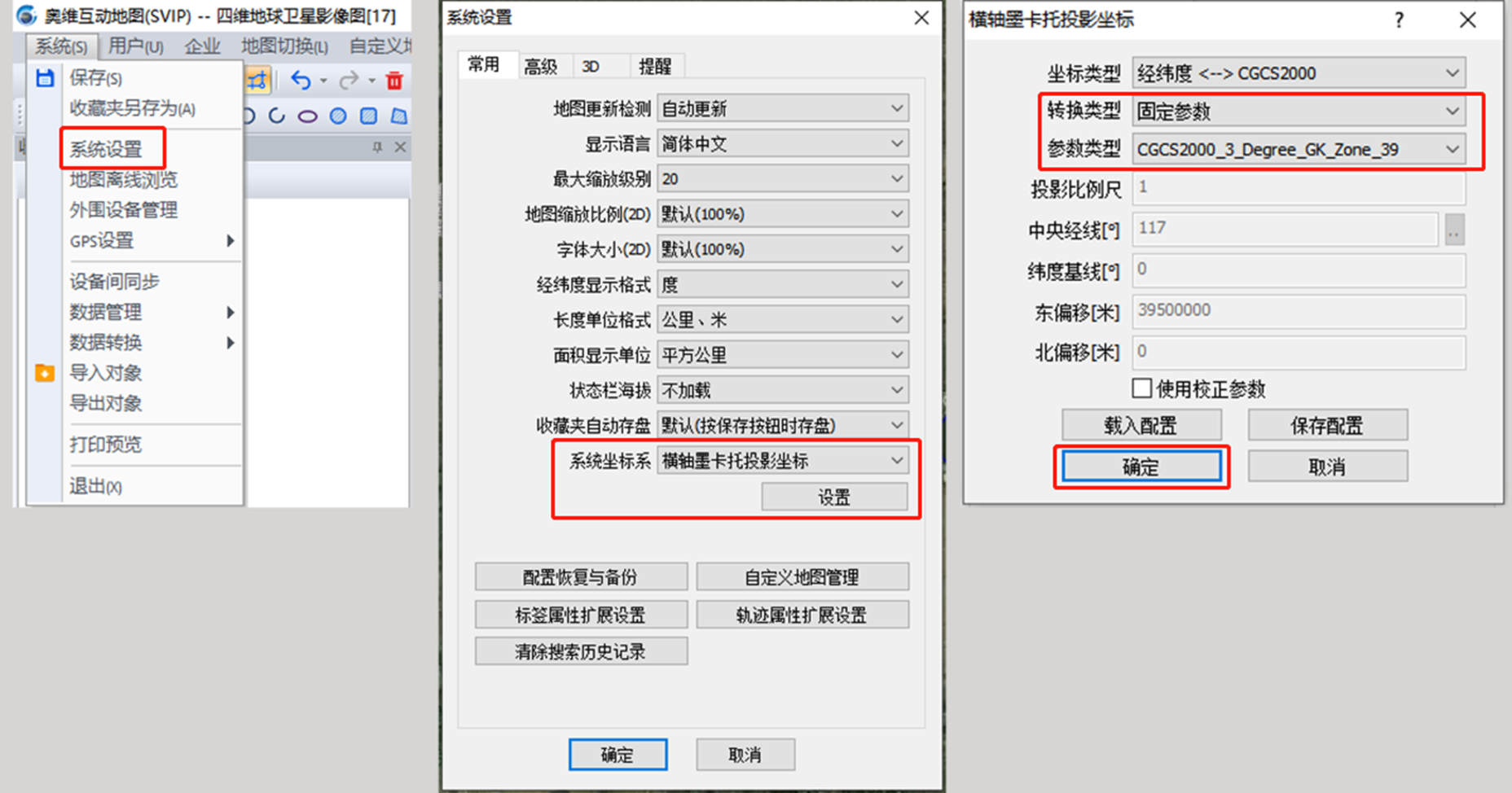

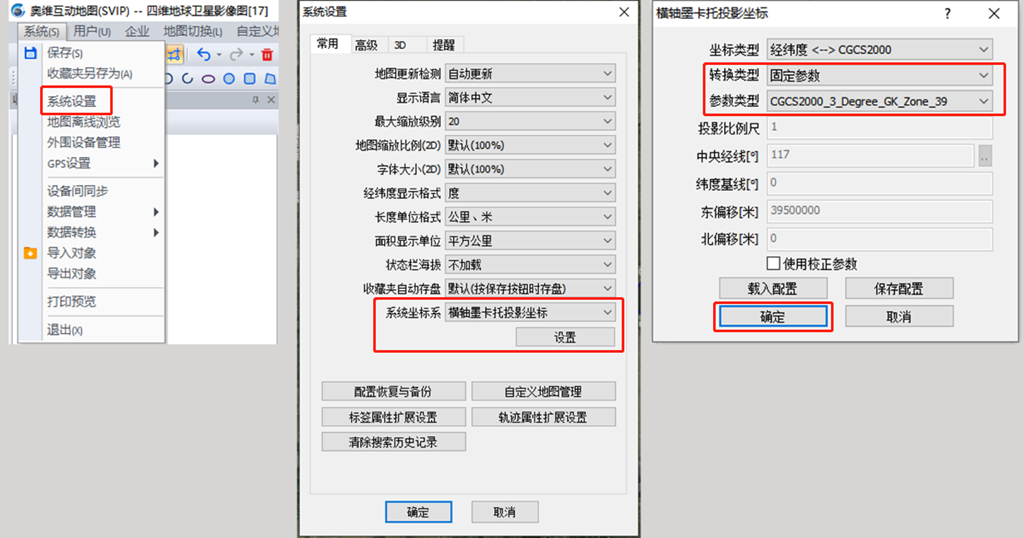

在奧維電腦端，點擊［系統］→【系統設置】；在［常用］選項卡中，點擊【系統坐標系】下拉框，選擇【橫軸墨卡托投影坐標】，點擊【設置】，進入［橫軸墨卡托投影坐標］窗口。

坐標類型：選擇【經緯度<——> CGCS2000】。

轉換類型：選擇【固定參數】。

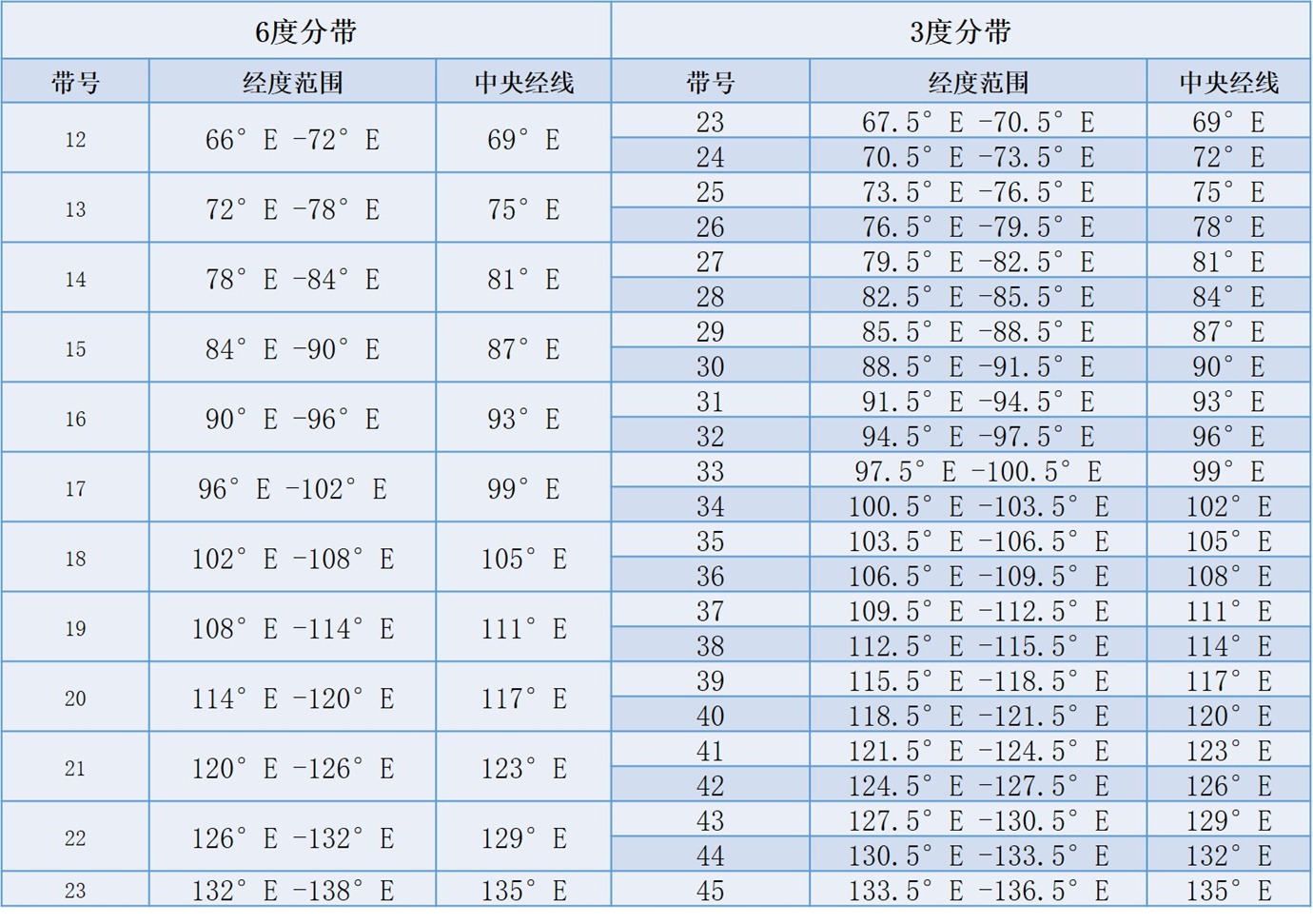

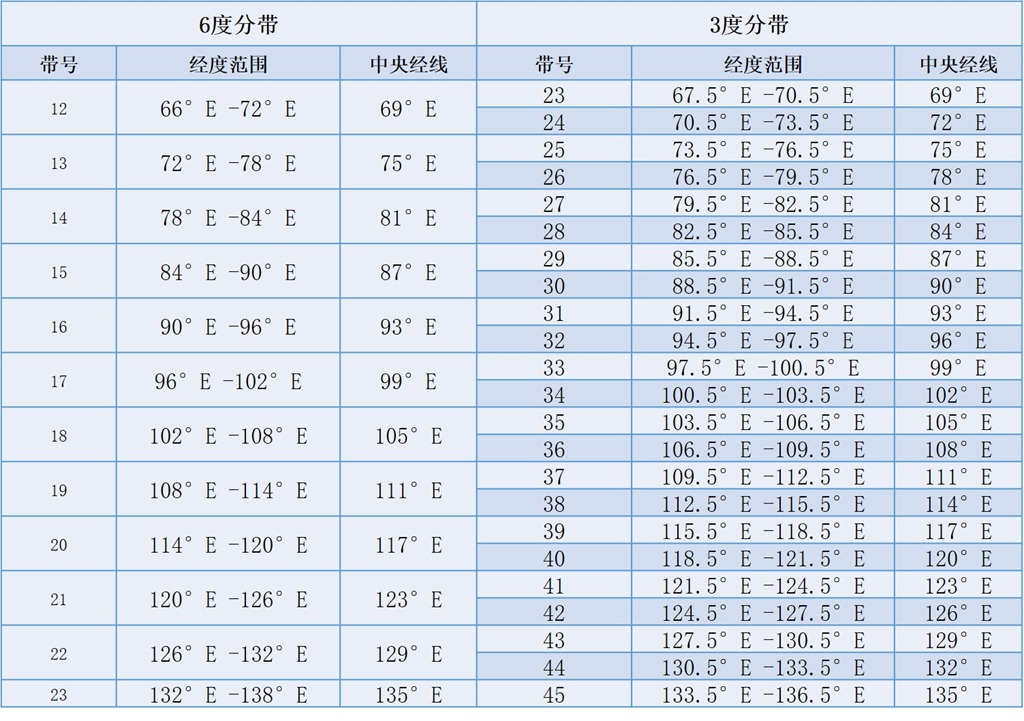

★參數類型：用戶可根據中央經線或者帶號選擇。說明如下：

①平面坐標帶有分帶號（3°分帶和6°分帶的帶號），某坐標值的整數部分有8位數（前2位數為帶號），則根據帶號選擇參數。

例如：39451289.372 4426800.061，該坐標x為8位數，前兩位39為帶號。有的坐標可能y值為8位。

該坐標系的參數為：CGCS2000_3_Degree_GK_Zone_39

②X、Y坐標值的整數部分有6位，東偏移為500000米，則根據中央經線選擇參數。

例如：451289.372 4426800.061，該地經度為東經116.42979461°，中央經線為117°E。當?shù)亟?jīng)度接近那條中央經線，就選擇哪條中央經線的參數。

該坐標系的參數為：CGCS2000_3_Degree_GK_CM_117E

設置好坐標參數后，點擊【確定】，即可。

1.2. 導入CAD文件

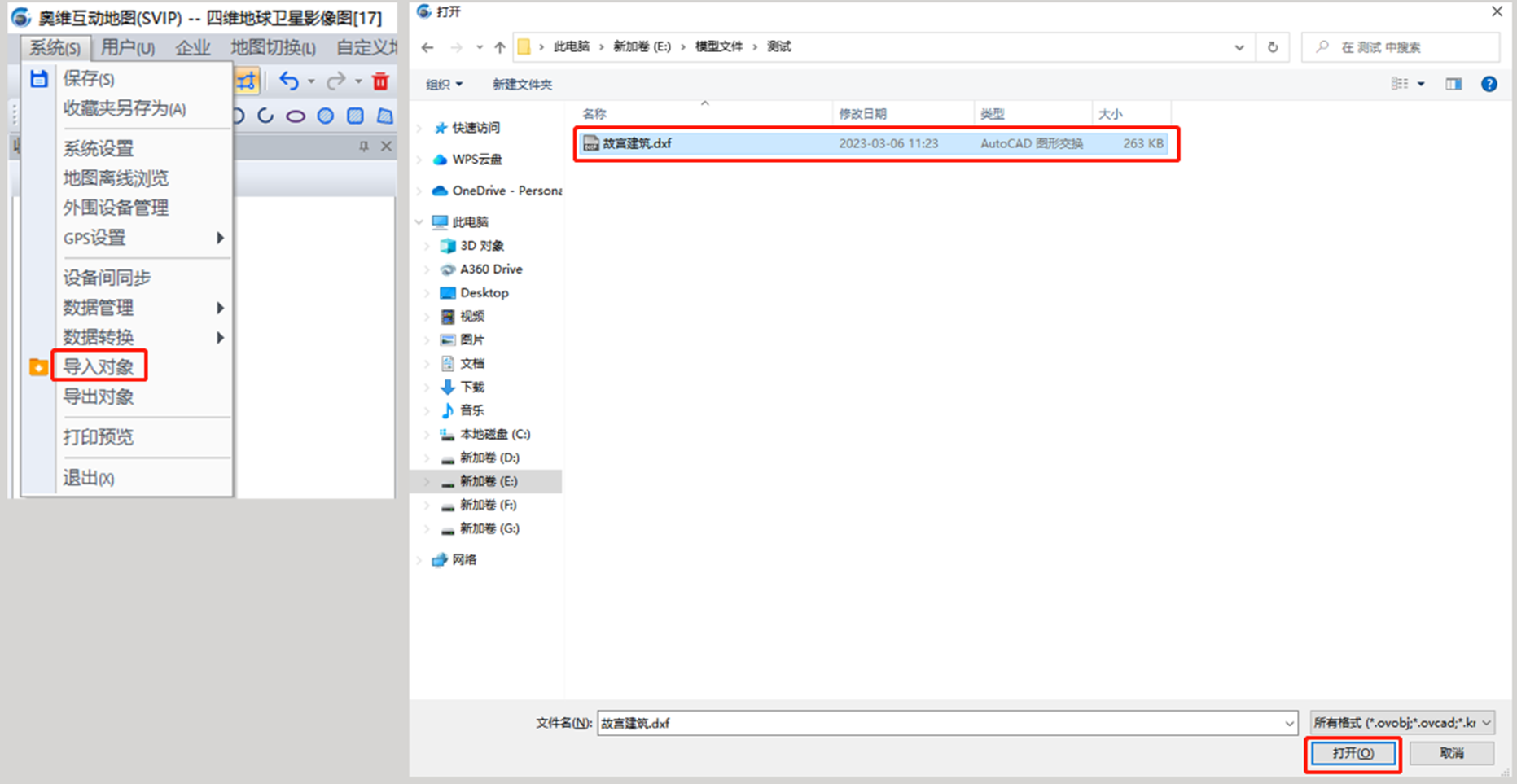

在奧維電腦端，點擊［系統］→【導入對象】，選擇需要導入的CAD文件，點擊【打開】。

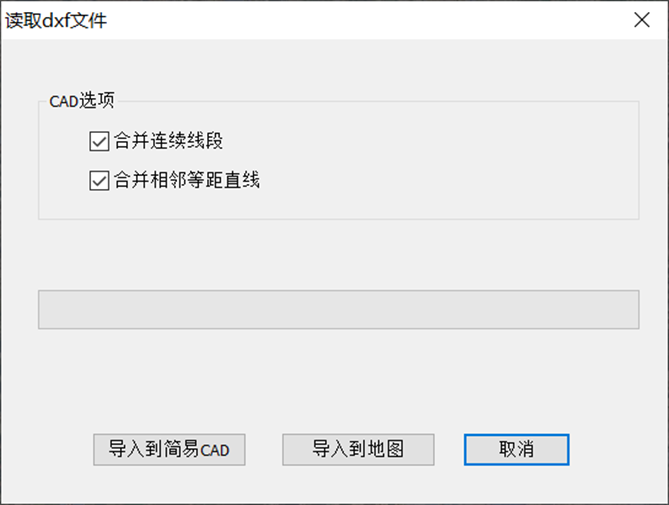

進入［讀取dxf文件］窗口，您可以通過勾選CAD選項下的合并連續線段、合并相鄰等距直線選項，來減少數據存儲空間、提高渲染效率。不勾選CAD選項即默認對CAD文件不做任何修改。

導入到簡易CAD：將CAD文件在奧維簡易CAD繪制窗口打開，在簡易CAD繪制窗口可以進行預覽、數據修改等操作。關于簡易CAD繪制的功能介紹請參考幫助文檔《簡易CAD繪制功能使用說明》。

導入到地圖：將CAD文件直接導入到地圖。

這里我們以一個不需要進行修改或者預覽的CAD文件為例，直接點擊【導入到地圖】。

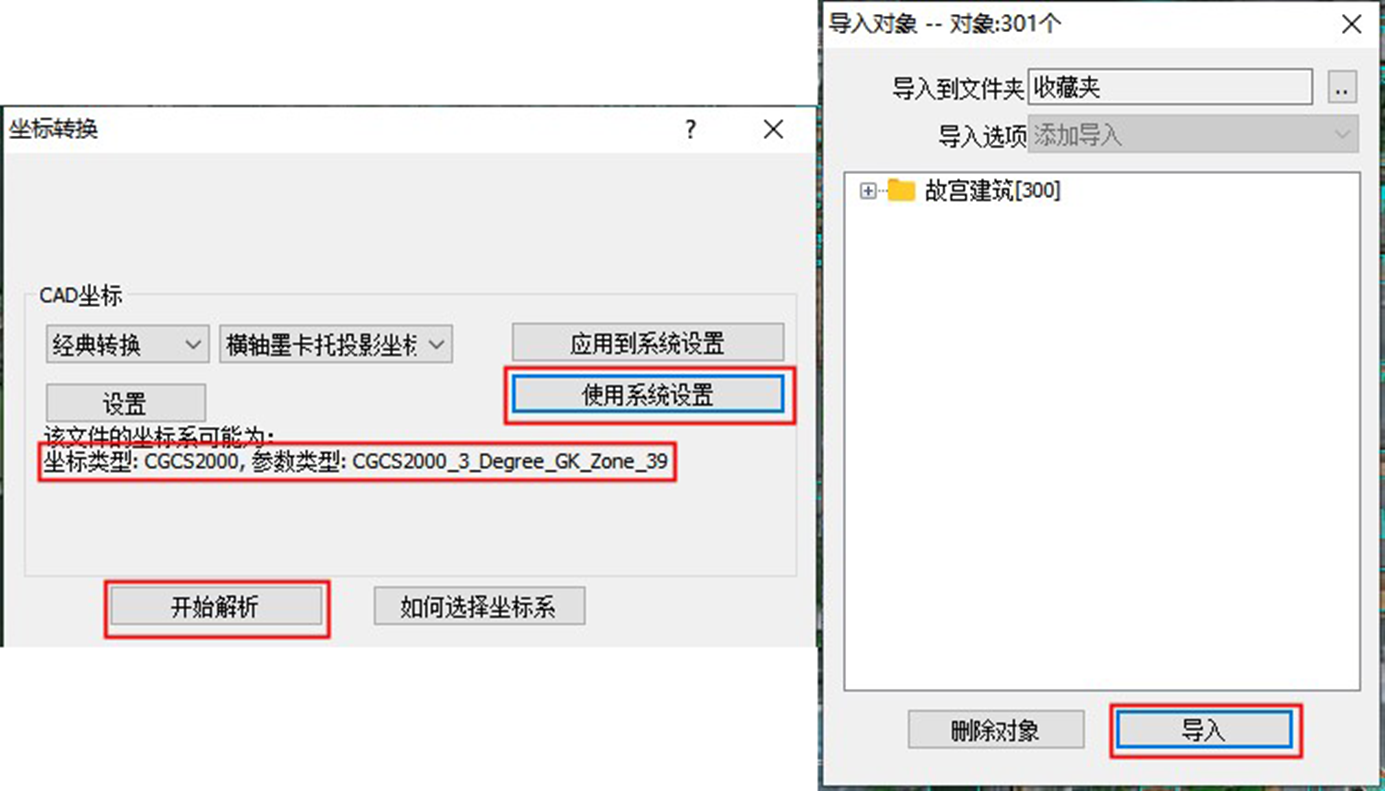

進入［坐標轉換］窗口，由于之前我們已經設置好了系統坐標系，因此這里我們可以直接點擊【使用系統設置】，點擊【開始解析】，系統解析文件；點擊【導入】，系統執行導入。

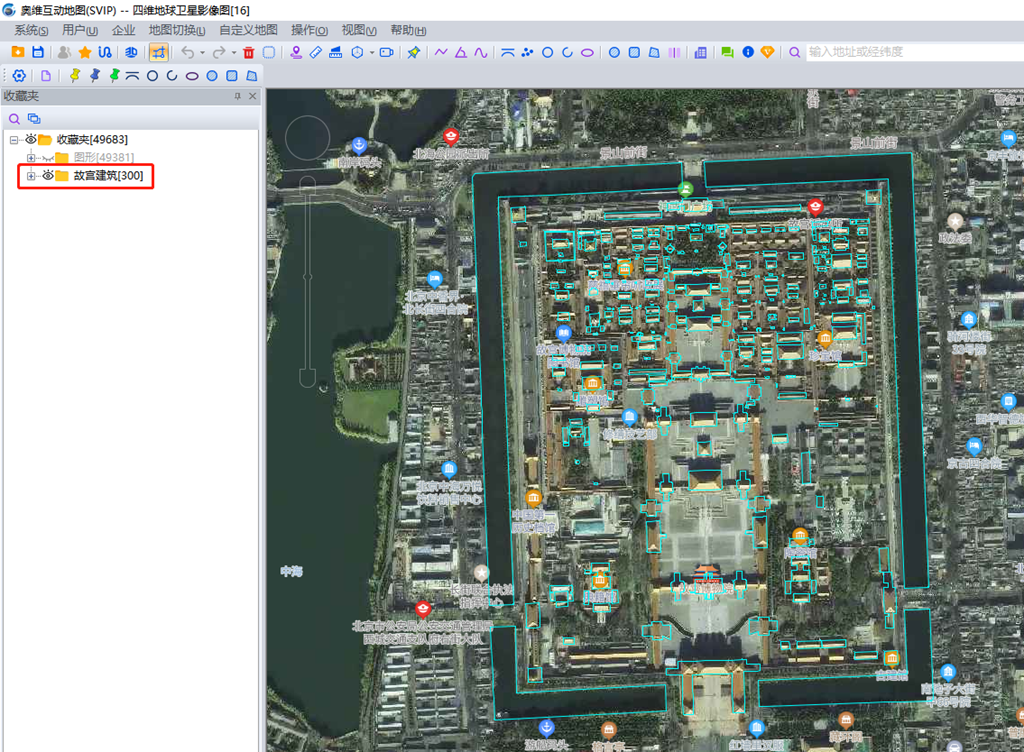

導入完成后，所有數據均會顯示在地圖上，保存在收藏夾中。

當然，若導入文件后，數據量超過了本賬戶會員等級所支持的最大收藏限制，那么數據不會顯示在地圖上，需要提升賬戶的會員等級數據才會顯示。奧維會員等級與收藏限制如下：

會員等級	免費	VIP	SVIP
最大收藏?cái)?shù)量（個）	1000	2萬	100萬

備注：一個標簽、一條軌跡（線）、一個圖形均稱之為一個奧維對象

若導入后，數據存在偏移，請參考使用幫助文檔《如何處理導入CAD文件產生的偏移》予以校正。

在電腦端導入CAD文件后，可發送到手機端使用，具體操作步驟如下：

電腦端操作：登錄賬戶后，在［好友列表］下找到【我的手機】，雙擊，點擊【收藏夾】，勾選需要發送到手機端的數據，點擊【確定】，點擊【發送】，即可。

手機端操作：與電腦登錄同一個賬戶，電腦端發送數據后，手機端會立馬收到。點擊左上角頭像，在［好友］頁面下找到【我的電腦】，點擊進入會話界面；點擊【下載】，下載數據；點擊數據，點擊【收藏當前數據】，選擇存放目錄，點擊【確定】，可將這些數據保存到手機端的收藏夾中。

2. 手機端導入CAD圖

直接使用手機導入CAD文件，若文件不在手機上，您需要先將CAD文件傳輸?shù)绞謾C(jī)上，參考使用幫助文檔《如何使用奧維點對點傳輸文件（或文件夾）》。

在手機上導入CAD文件的具體操作步驟如下：

2.1. 設置系統坐標系

要將CAD圖正確導入到奧維中，應先將奧維的系統坐標系設置成和CAD文件一致的坐標系。

我們將導入下圖展示的文件。該文件的坐標系為3°分帶的CGCS2000坐標系，帶號為39度帶，中央經線為117°E。

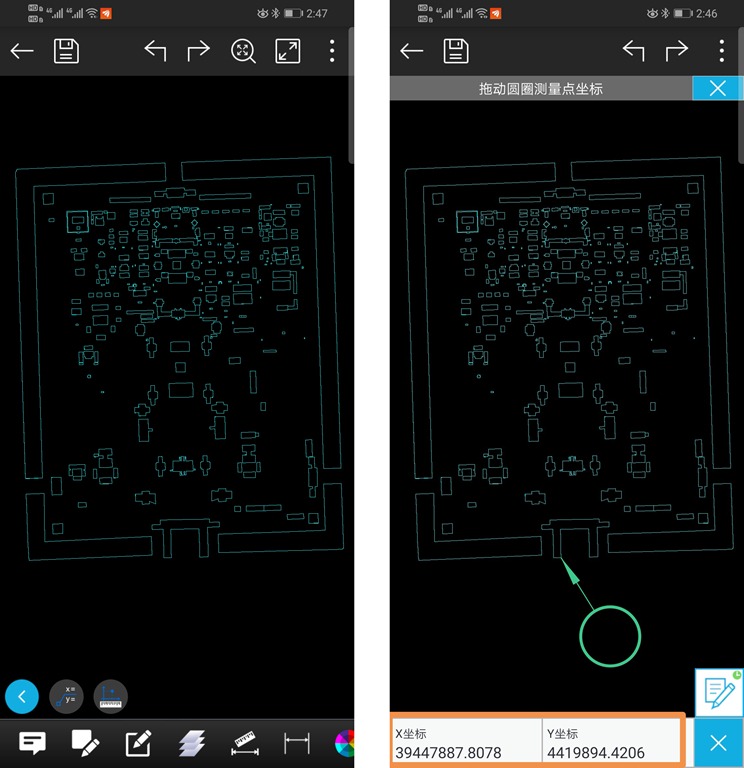

部分文件的坐標帶有分帶號，因此可以根據帶號直接確定參數。下圖所示文件，X坐標的整數部分為8位，前兩位為帶號。

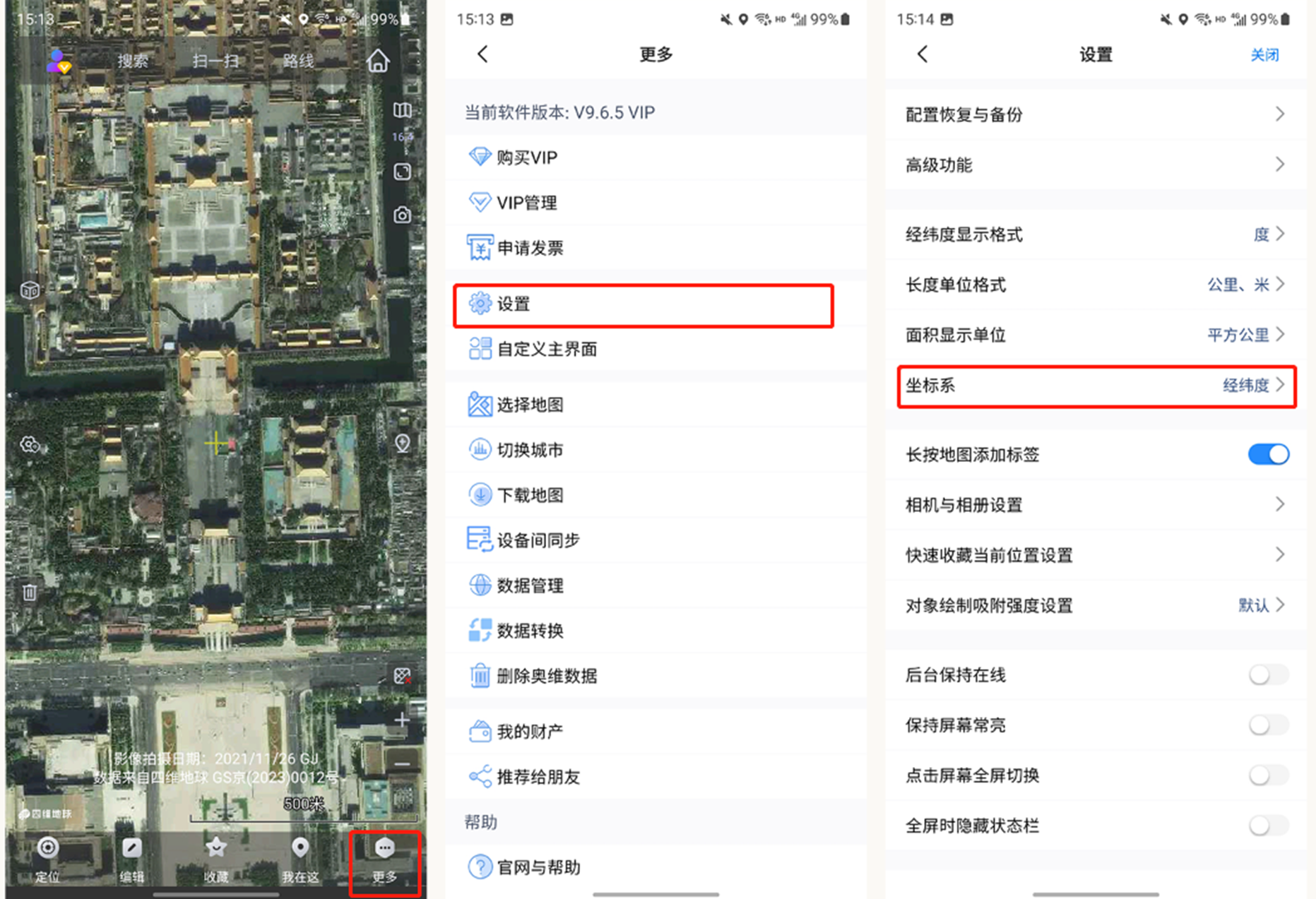

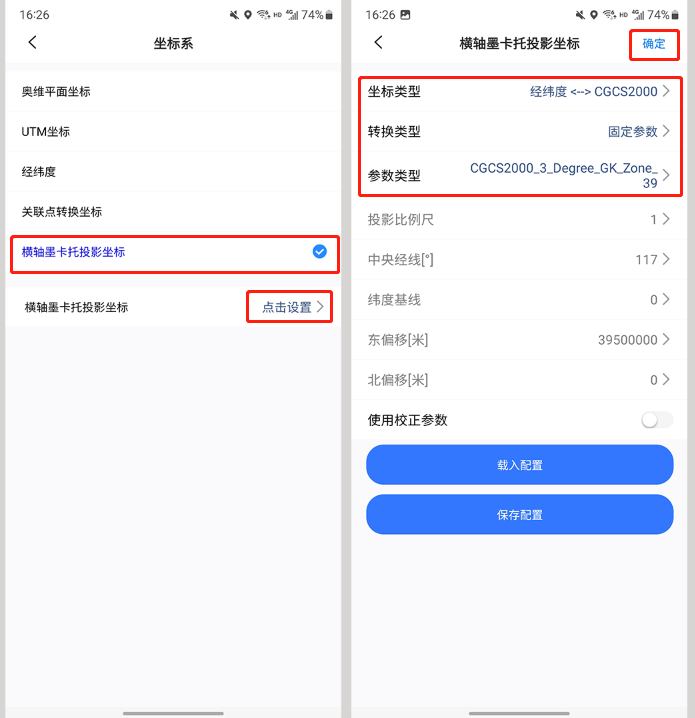

在手機端主界面點擊【更多】→【設置】→【坐標系】。

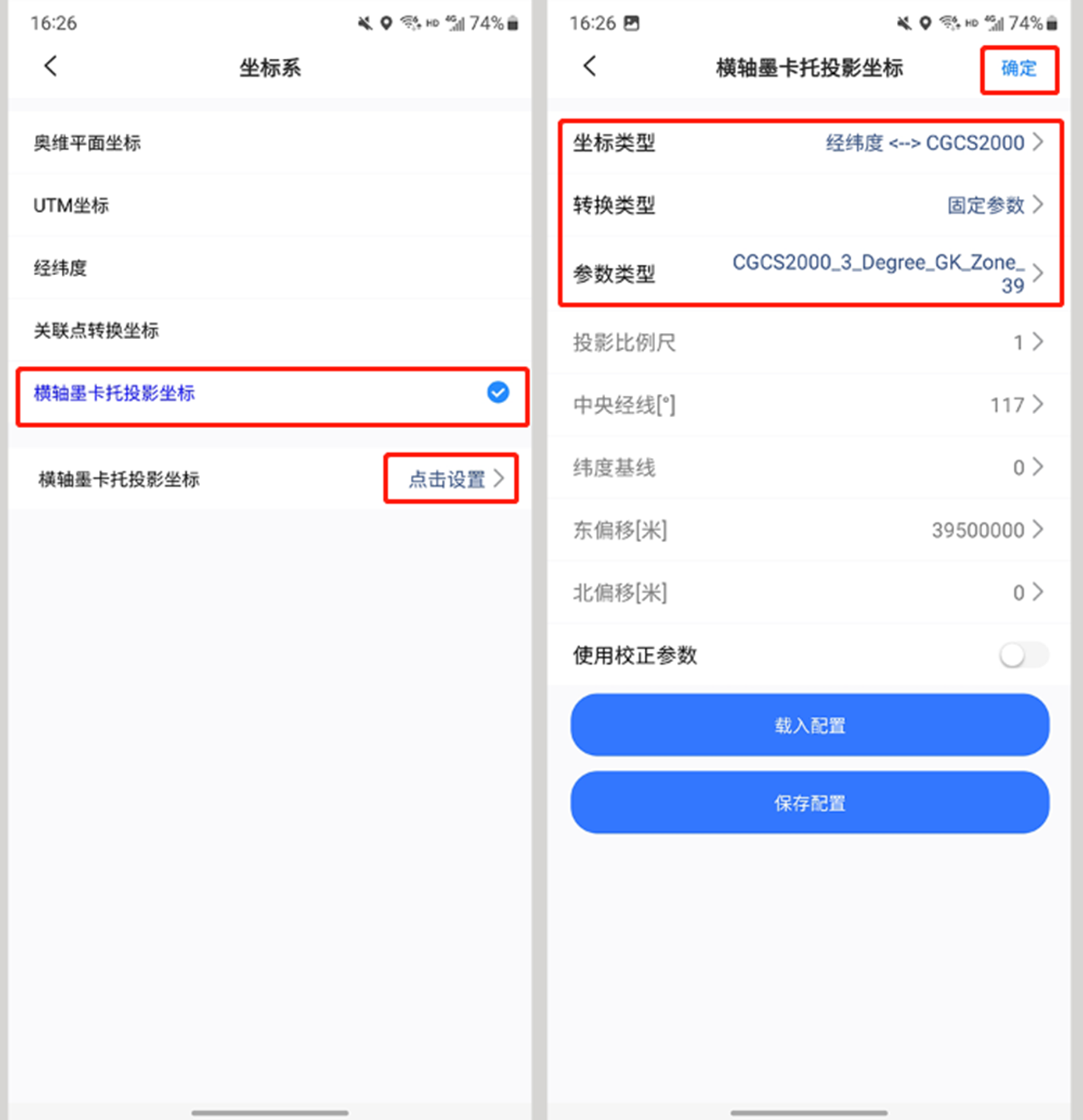

選擇橫軸墨卡托投影坐標，點擊設置，設置坐標類型、轉換參數、參數類型，點擊【確定】，即可。

關于參數類型選擇的詳細說明請參考本文《1.1.設置系統坐標系》。

2.2. 導入CAD圖

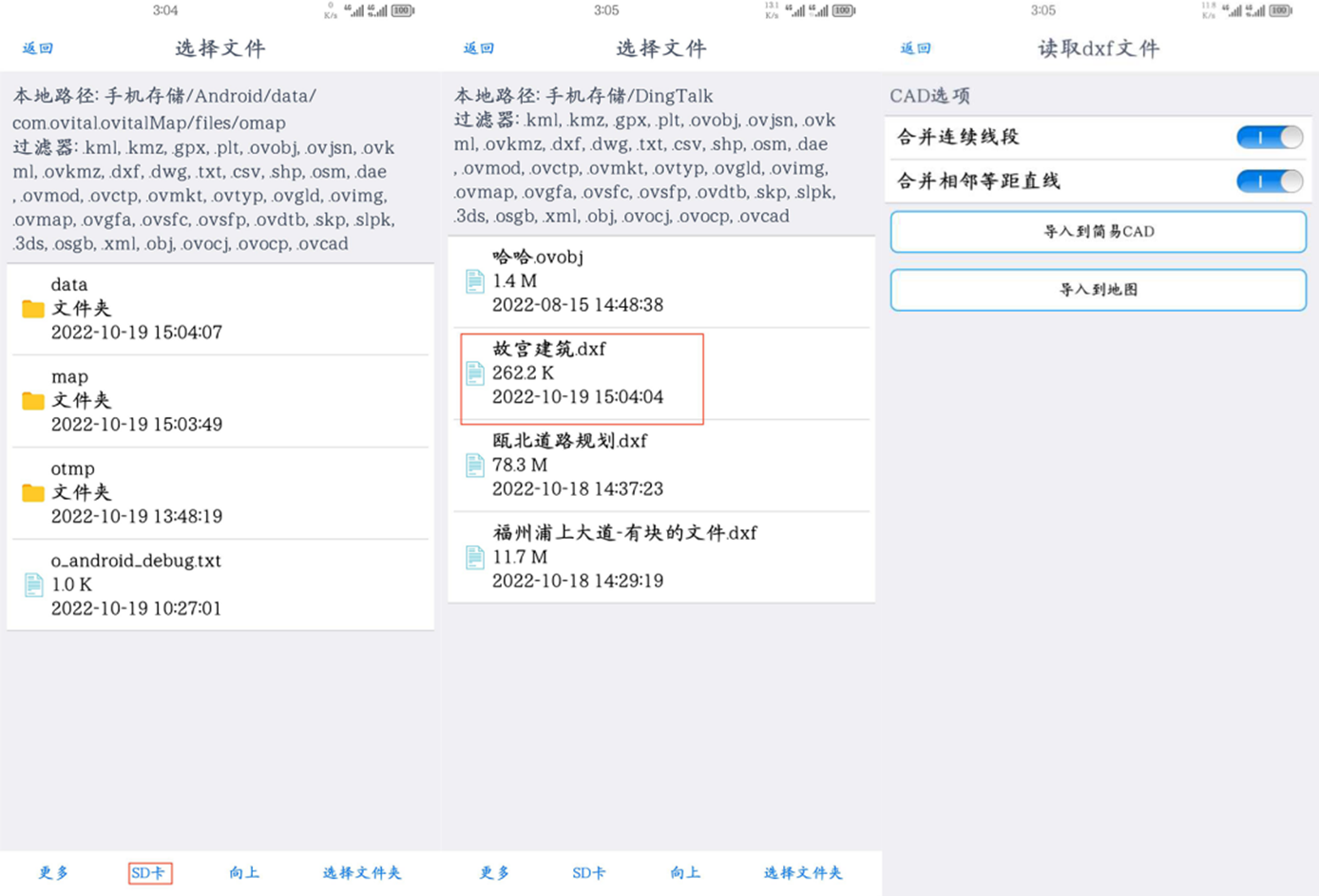

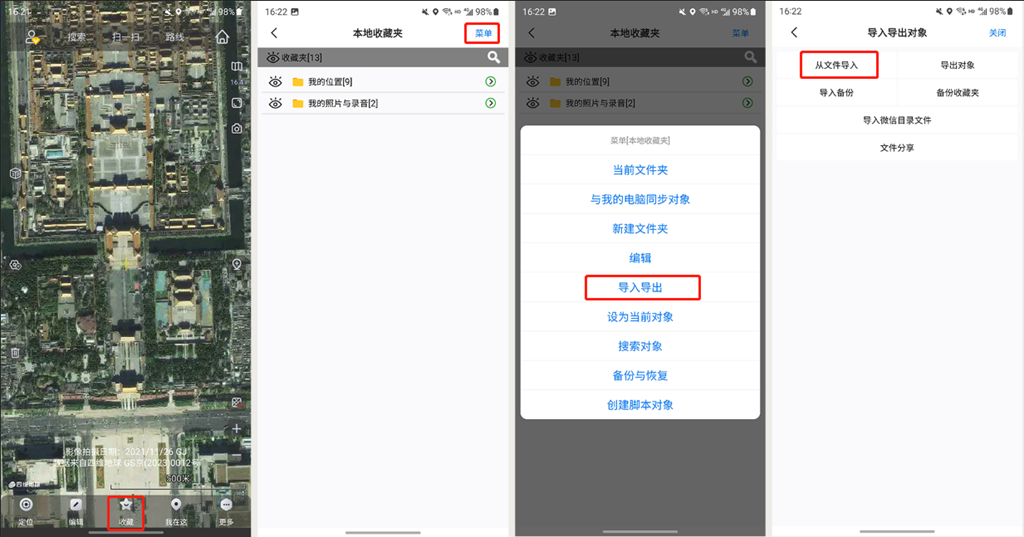

在奧維手機端，點擊【收藏】→【菜單】→【導入導出】→【從文件導入】。

系統自動打開奧維根目錄，選擇CAD文件。如果用戶沒有將CAD保存在奧維根目錄下面，那么就點擊SD卡，找到保存CAD文件的目錄。
使用QQ、微信傳輸?shù)奈募?huì)保存在QQ、微信的根目錄下面。
QQ根目錄：tencent/QQfile_recv
微信根目錄：Download/WeiXin

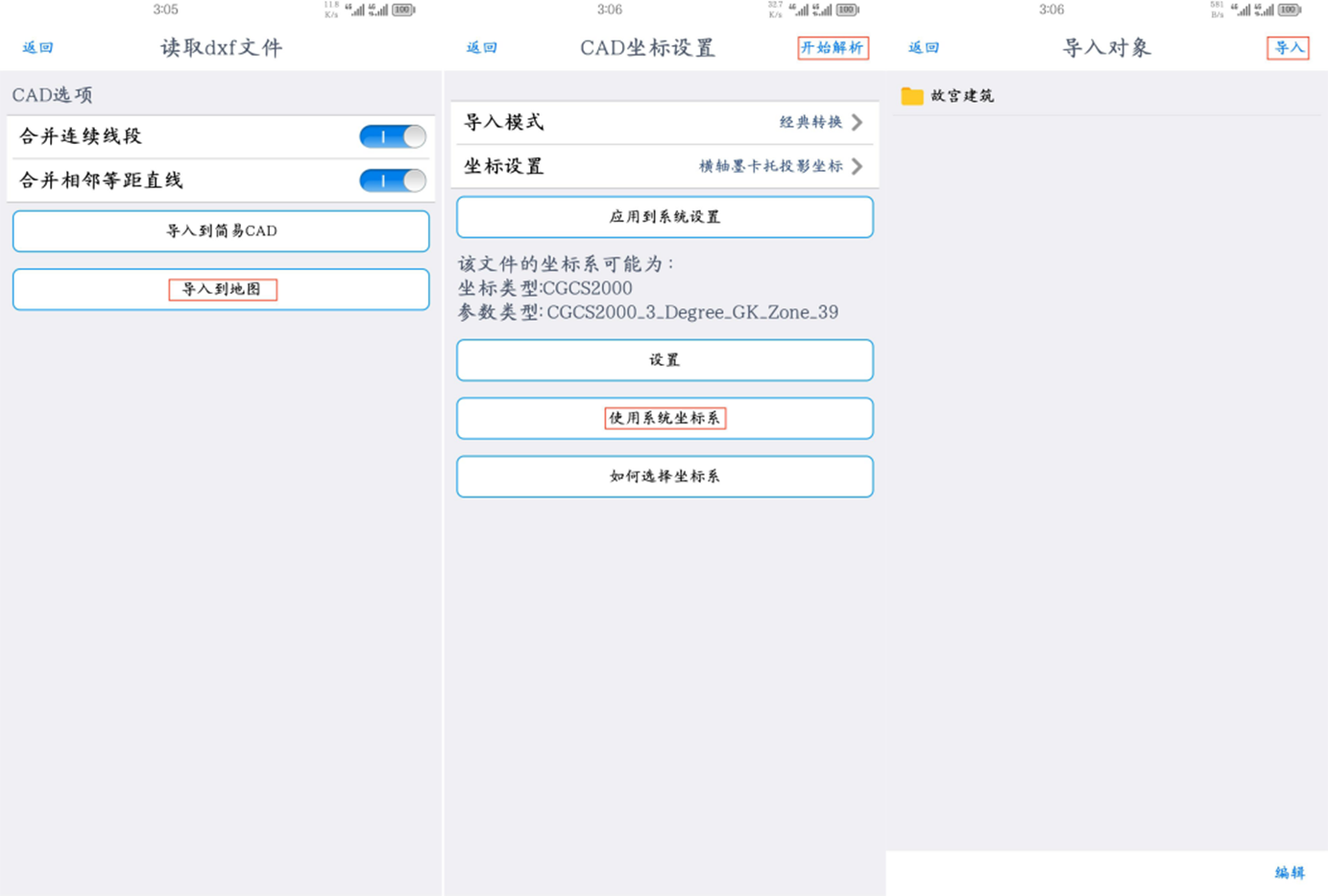

找到后，點擊文件，彈出［讀取dxf文件］頁面。
在［讀取dxf文件］頁面，您可以通過勾選CAD選項合并連續線段、合并相鄰等距直線選項，來減少數據存儲空間、提高渲染效率。不勾選CAD選項即默認對CAD文件不做任何修改。

導入到簡易CAD：將CAD文件在奧維簡易CAD繪制窗口打開，在簡易CAD繪制窗口可以進行預覽、數據修改等操作。關于簡易CAD繪制的功能介紹請參考幫助文檔《簡易CAD繪制功能使用說明》。
導入到地圖：將CAD文件直接導入到地圖。
這里我們以一個不需要進行修改或者預覽的CAD文件為例，直接點擊【導入到地圖】。
進入［CAD坐標設置］頁面,由于之前我們已經設置好了系統坐標系，因此這里我們可以直接點擊【使用系統坐標系】，點擊【開始解析】，系統解析文件；解析完成后，點擊【導入】。

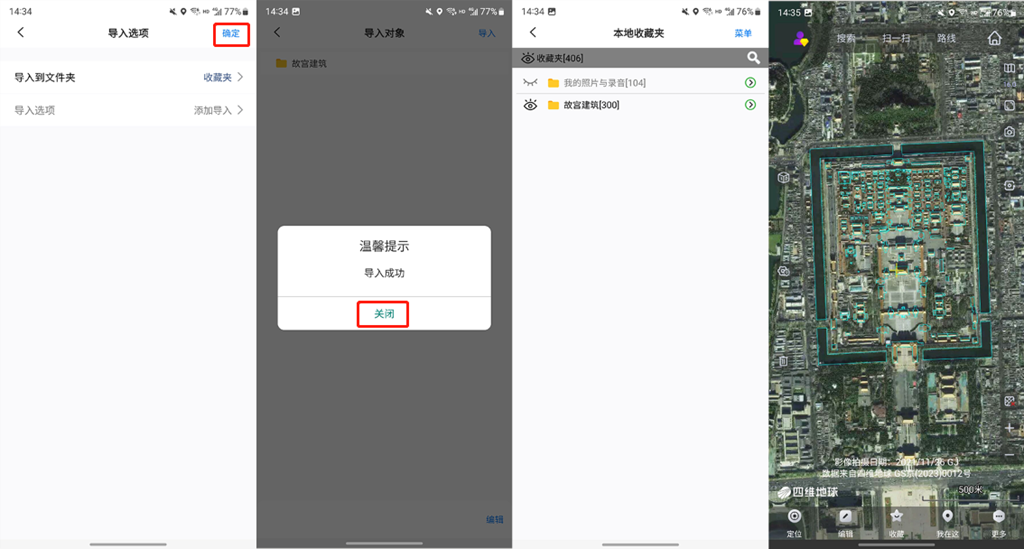

點擊【確定】，系統執行導入文件；導入完成后，數據會保存在收藏夾中，顯示在地圖上。

說明：若導入CAD文件后，收藏夾保存的數據超過了當前會員等級收藏限制，那么所有數據都不會顯示在地圖上。奧維會員等級與收藏限制如下：

會員等級	免費	VIP	SVIP
最大收藏?cái)?shù)量（個）	1000	2萬	100萬

備注：一個標簽、一條軌跡（線）、一個圖形均稱之為一個奧維對象

若導入后，數據存在偏移，請參考使用幫助文檔《如何處理導入CAD文件產生的偏移》予以校正。
