在日常的工作中，很多用戶需要將北京54、西安80以及CGCS2000等平面坐標系的CAD文件導入到奧維中，以實現AutoCAD和奧維互動地圖之間的協同設計。為方便用戶對CAD文件進行修改和編輯，奧維互動地圖新版本優化了CAD文件的導入流程，您可以通過智能轉換或經典轉換中的任意一種方式導入CAD文件。
其中智能轉換方式導入CAD文件請參考幫助文檔《如何通過智能轉換方式導入CAD文件（電腦端）》、《如何通過智能轉換方式導入CAD文件（手機端）》。
目前，北京54、西安80以及CGCS2000等平面坐標系均是采用橫軸墨卡托投影（又稱高斯-克呂格投影）建立的。下面，就如何通過經典轉換方式將系統坐標系設置為橫軸墨卡托投影坐標以及導入導出CAD文件進行說明。

1. 電腦端

1.1. 設置系統坐標系

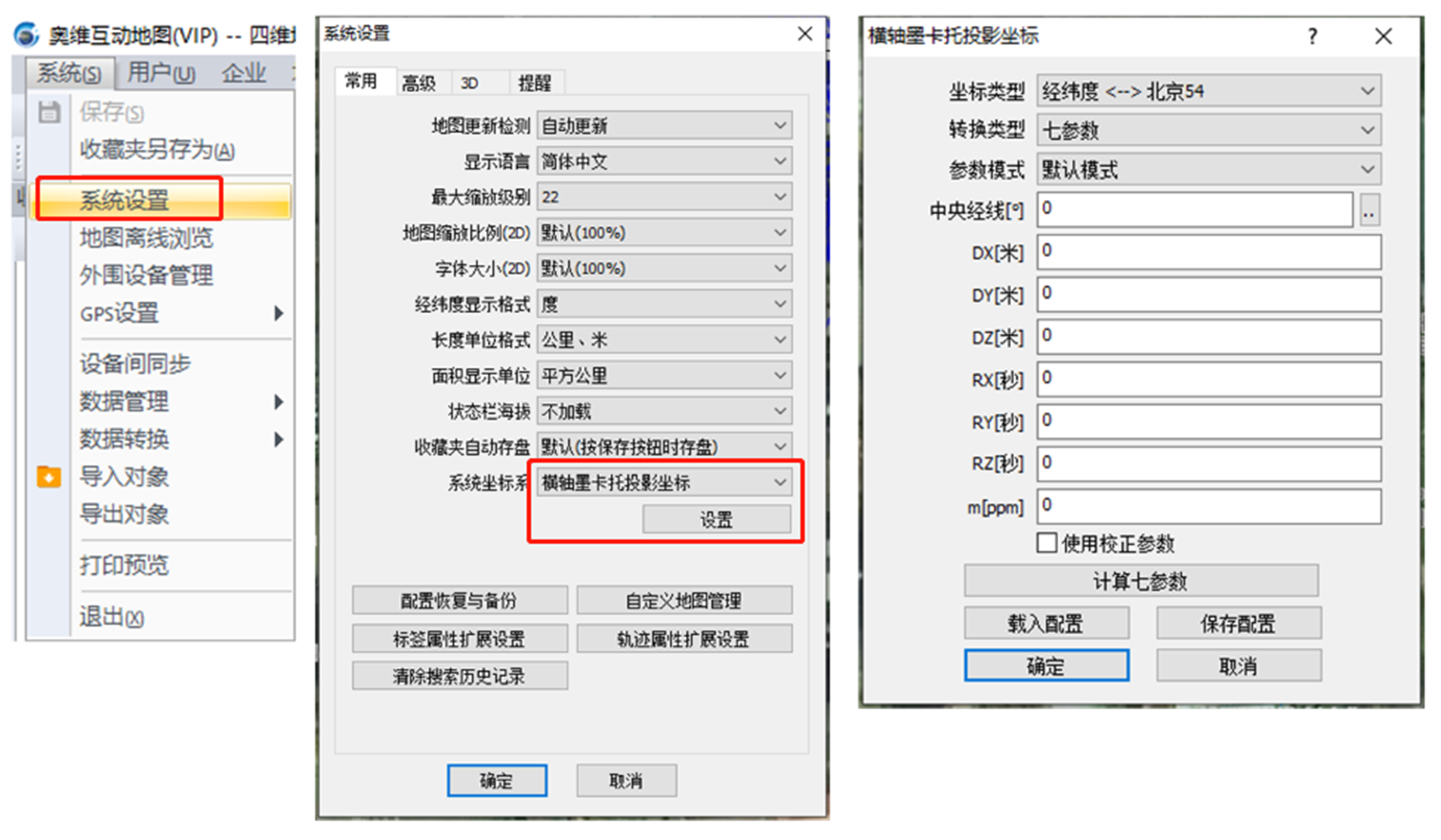

在奧維互動地圖電腦端中，點擊［系統］→【系統設置】，進入［系統設置］窗口；在［常用］選項卡中，點擊【系統坐標系】下拉框，選擇【橫軸墨卡托投影坐標】，點擊【設置】按鈕，進入［橫軸墨卡托投影坐標］設置窗口。用戶即可設置需要的坐標系。

（1）坐標類型：用戶可根據實際需要選擇【經緯度<——>北京54】【經緯度<——>西安80】【經緯度<——> CGCS2000】【經緯度<——> UTM】或者【經緯度<——> 自定義】，本文以西安80為例。

（2）轉換類型：包括七參數、三參數、四參數、全參數、固定參數和簡化參數，用戶可根據現有參數情況選擇，本文以七參數為例。當坐標類型選擇【經緯度<——> UTM】無該項設置。。

注：

①經典轉換方式中若用戶的平面坐標帶有分帶號（3°分帶和6°分帶的帶號），某坐標值中有8位數（前2位數為帶號），建議用戶使用【固定參數】。選擇固定參數后，根據中央經線及帶號選擇【參數類型】，設置完成后，點擊【確定】按鈕，即可。詳細說明請參考使用幫助文檔《如何將采用分帶法坐標系統的CAD圖導入到奧維》。

②經典轉換方式中若用戶無其他參數，僅有中央經線，或者僅有某個點位的經緯度坐標與平面坐標，可使用簡化參數導入，詳細說明請參考使用幫助文檔《如何使用簡化參數將CAD圖導入到奧維》。

（3）參數模式：包括默認模式、反向模式和兼容模式，其中默認模式、反向模式分別對應赫爾默特7參數變換（布爾沙模型）的兩種方式——位置向量變換（地心坐標）和坐標框架旋轉。一般保持默認設置即可。

（4）中央經線：中央經線是投影區域內選擇的一條投影后為直線，且作為平面直角坐標系縱軸的經線。我國的經度跨度為73度到135度，因此在我國區域內取值范圍在73-135之間。

（5）計算七參數：若用戶無法獲取到七參數，但知道部分點位（至少3個）的平面坐標和與之對應的經緯度坐標，可計算七參數。計算七參數的詳細說明請參考使用幫助文檔《如何計算7參數》。

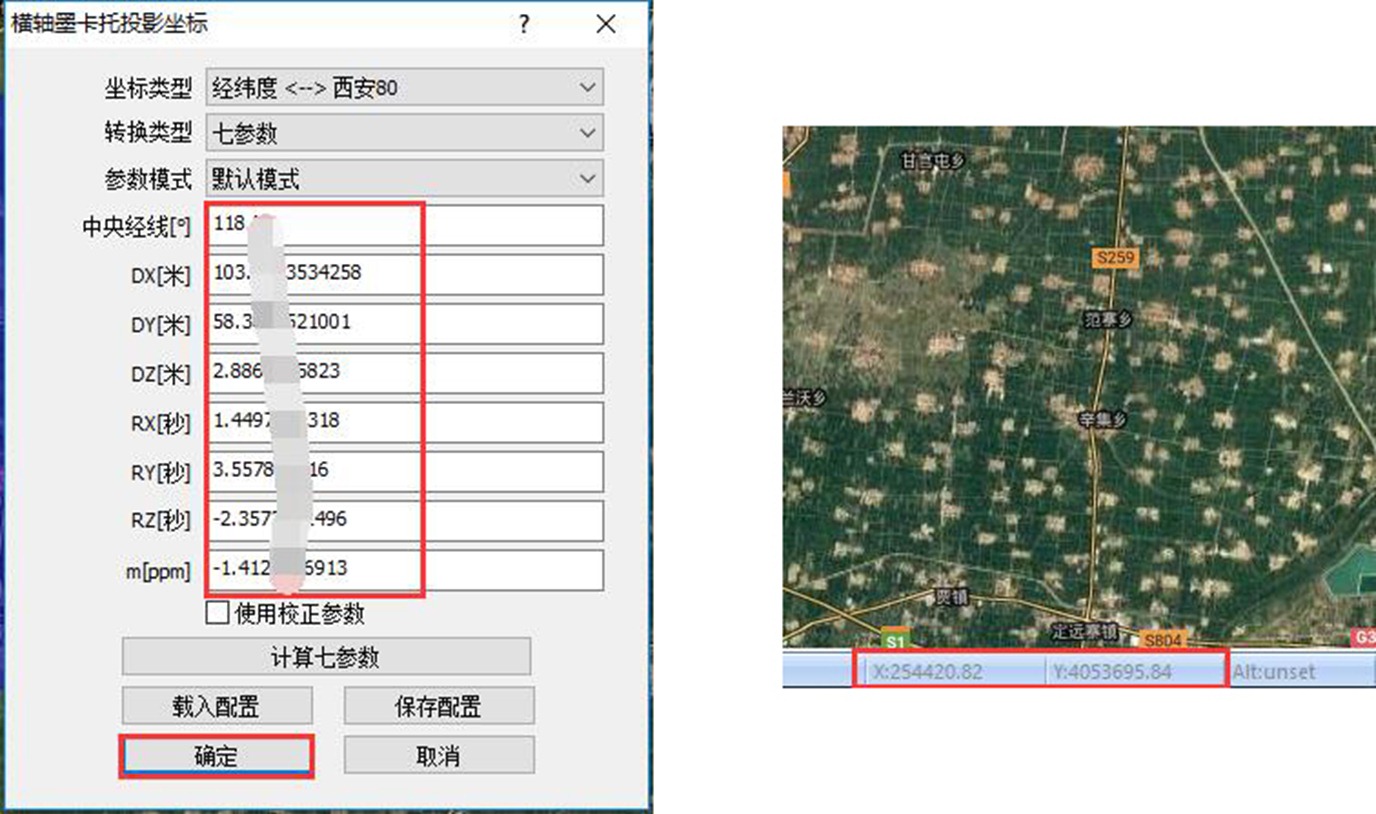

用戶設置完成中央經線和七參數后，點擊【確定】按鈕，關閉［橫軸墨卡托投影坐標］設置窗口，點擊【確定】按鈕，系統坐標系即顯示為西安80坐標。

1.2. 導入CAD文件

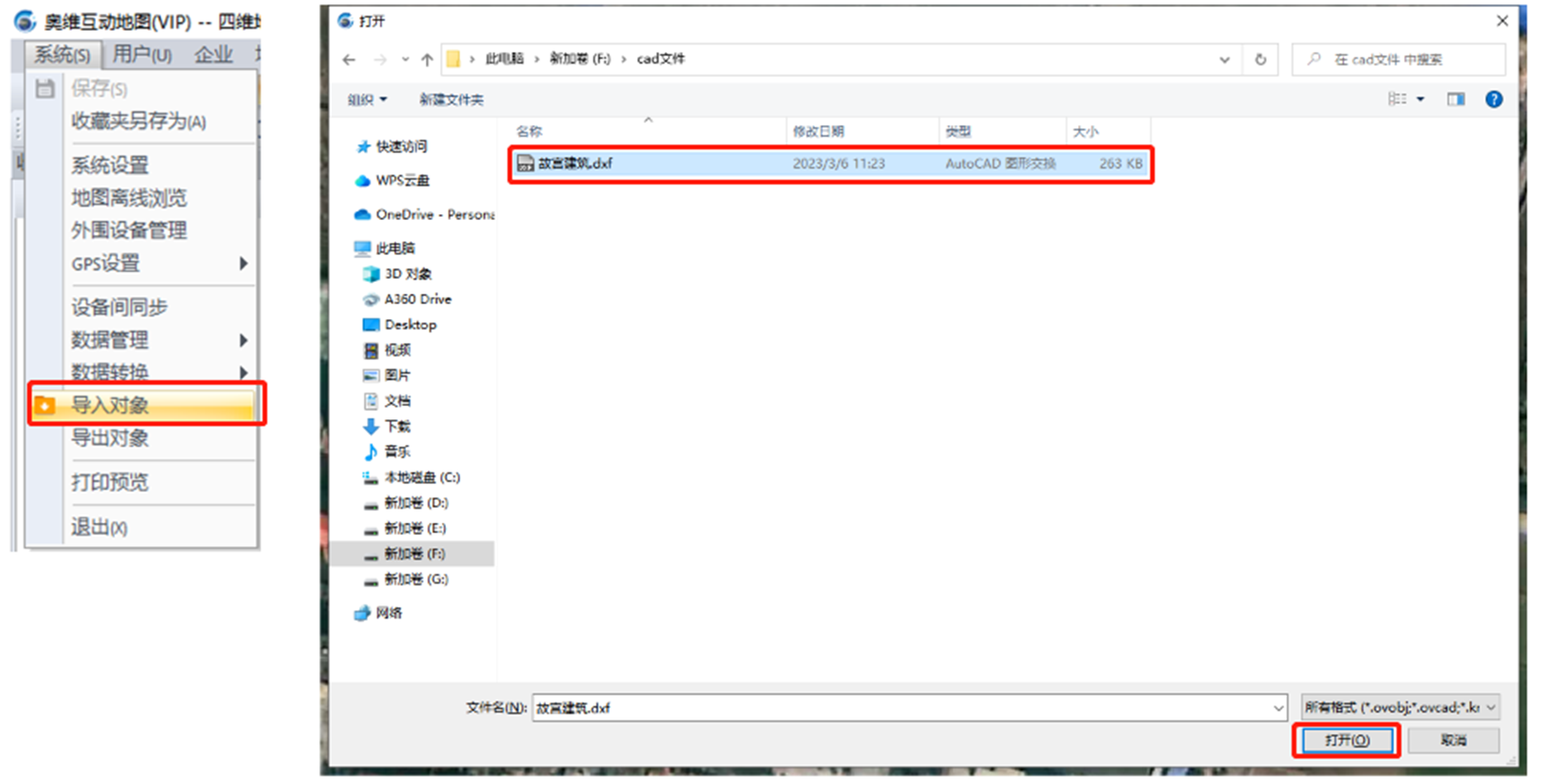

在奧維電腦端，點擊［系統］→【導入對象】，選擇需要導入的CAD文件，點擊【打開】。

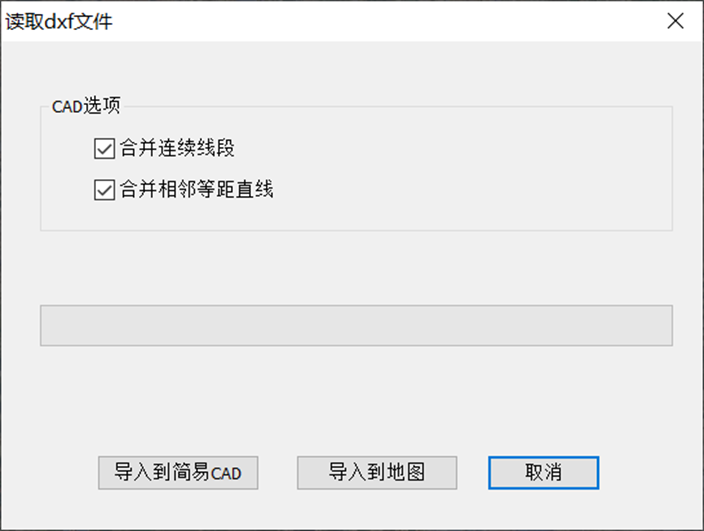

進入［讀取dxf文件］窗口，您可以通過勾選CAD選項下的合并連續線段、合并相鄰等距直線選項，來減少數據存儲空間、提高渲染效率。不勾選CAD選項即默認對CAD文件不做任何修改。

導入到簡易CAD：將CAD文件在奧維簡易CAD繪制窗口打開，在簡易CAD繪制窗口可以進行預覽、數據修改等操作。關于簡易CAD繪制的功能介紹請參考幫助文檔《簡易CAD繪制功能使用說明》。
導入到地圖：將CAD文件直接導入到地圖。
這里我們以一個不需要進行修改或者預覽的CAD文件為例，直接點擊【導入到地圖】。

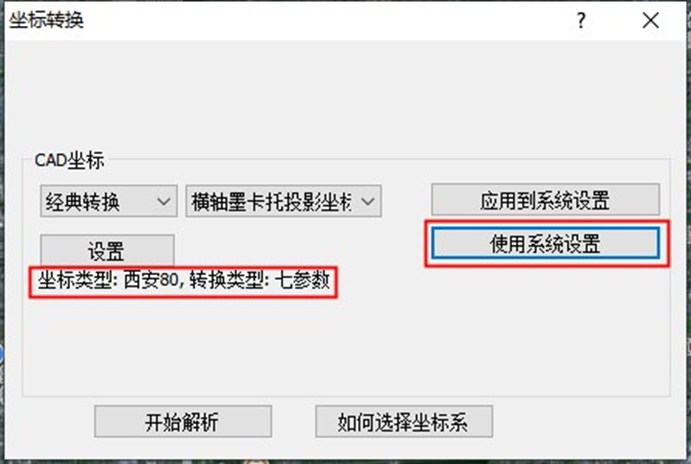

進入［坐標轉換］窗口，因?yàn)榍懊嫖覀円呀?jīng)將系統坐標系設置為西安80坐標，因此這里我們可以直接點擊【使用系統設置】（若您沒有提前設置好坐標系，可以在坐標轉換界面切換成經典轉換、橫軸墨卡托投影坐標模式，點擊設置按鈕進行坐標系的設置，如已設置請忽略）。

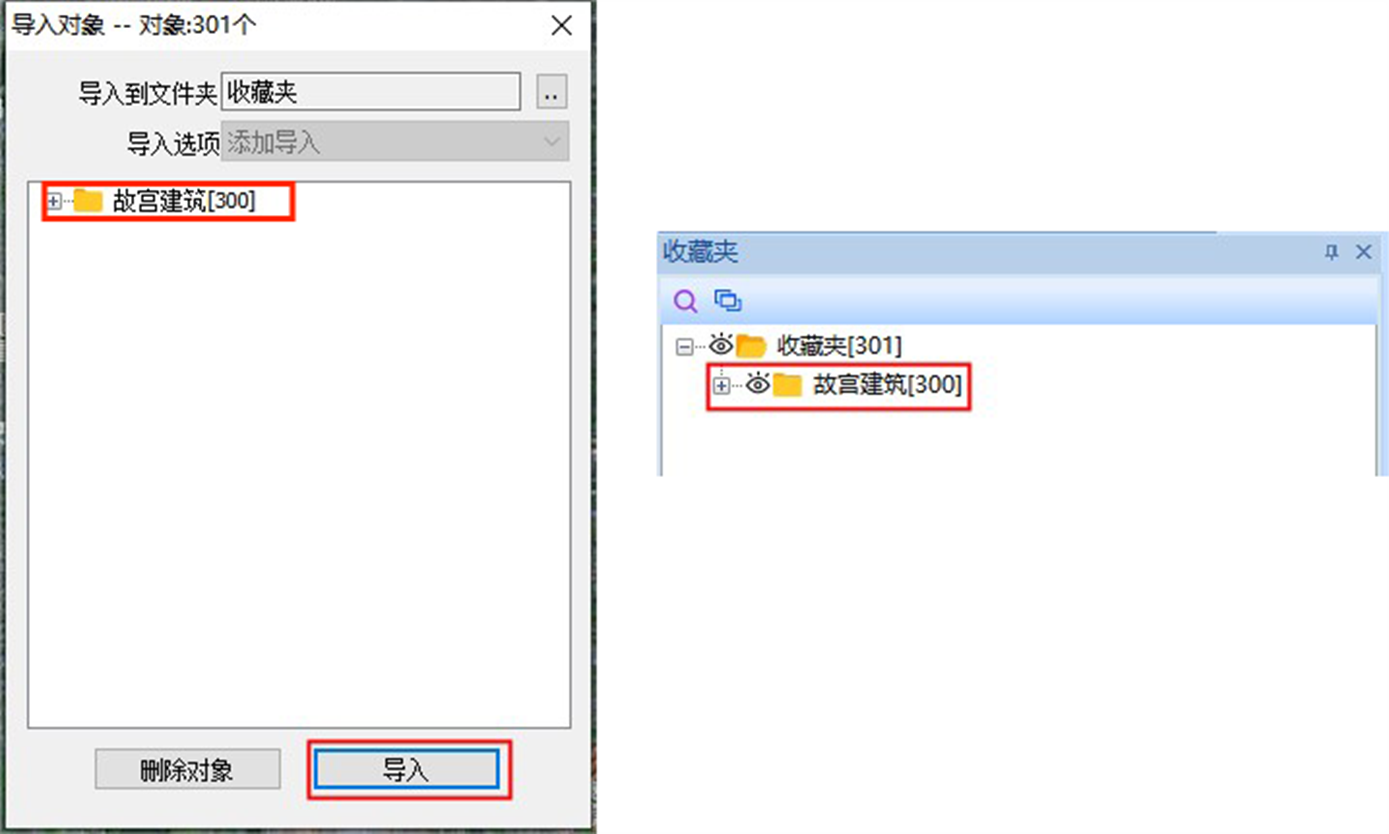

點擊【開始解析】按鈕，執行解析。解析完成后，彈出［導入對象］窗口，設置導入到文件夾，點擊【導入】按鈕，執行導入。導入成功后，在收藏夾中會自動生成文件夾，導入的對象存放于該文件夾中，同時導入的對象也會顯示在地圖窗口中。

1.3. 導出奧維對象成CAD文件

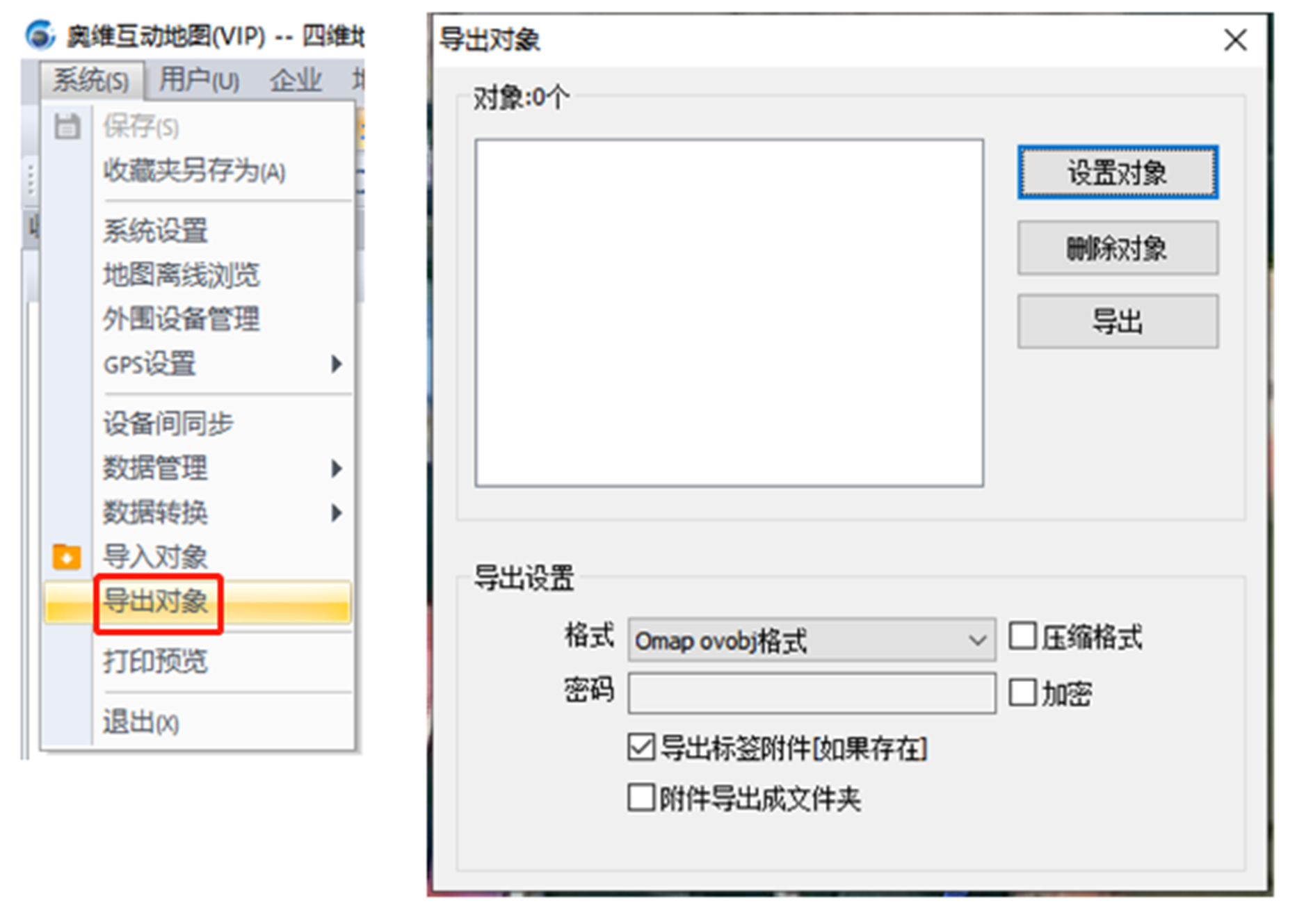

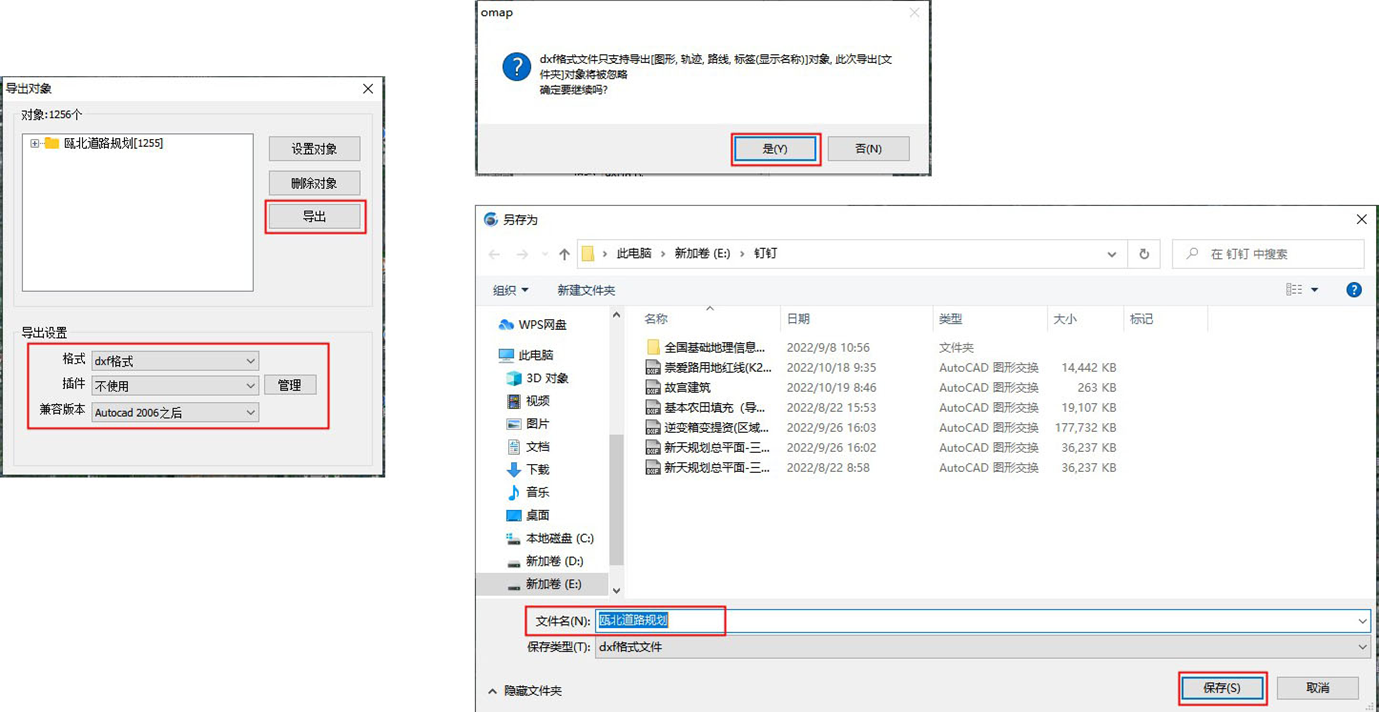

在奧維電腦端，點擊［系統］菜單，點擊【導出對象】按鈕，彈出［導出對象］窗口。

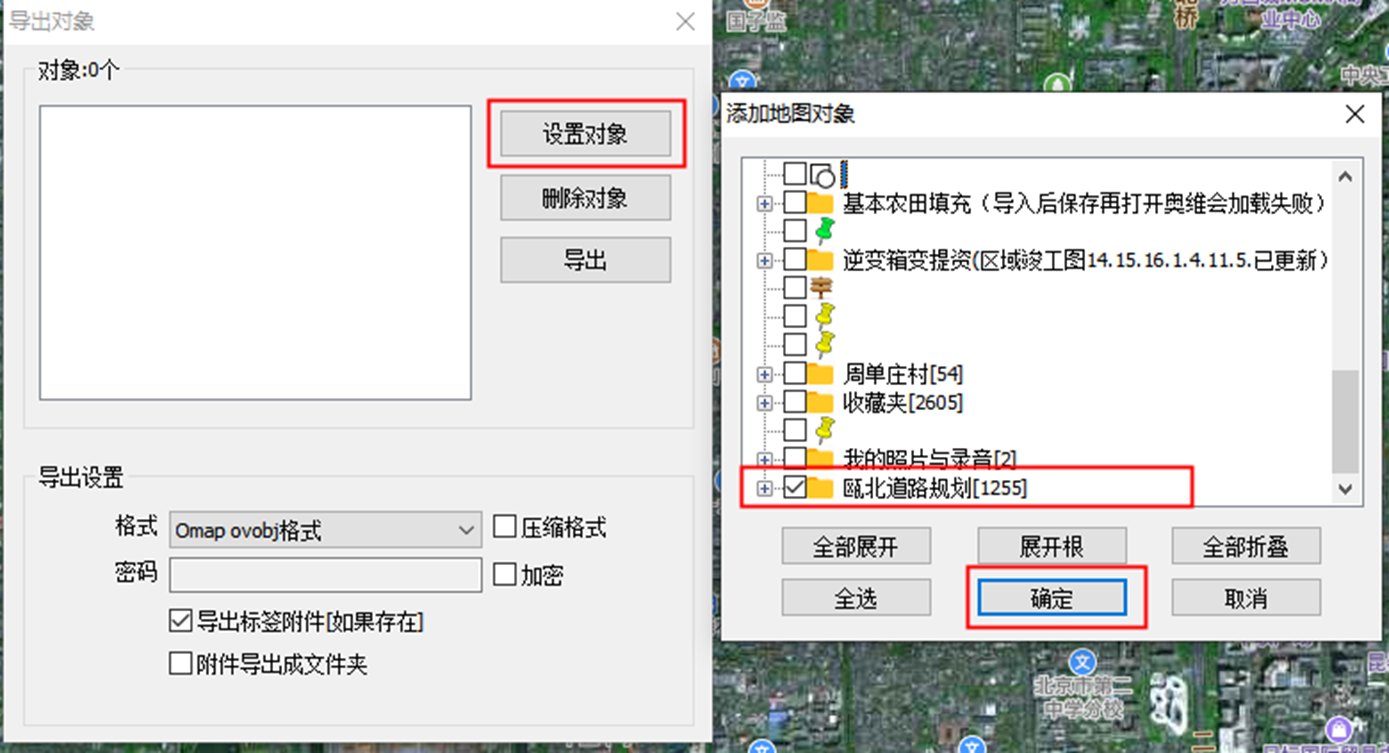

在［導出對象］窗口中，點擊【設置對象】按鈕，彈出［添加地圖對象］窗口，勾選需要導出的對象，點擊【確定】按鈕。

添加完奧維對象后，點擊【格式】下拉框，選擇【dxf格式】，點擊【兼容版本】下拉框，可選擇【AutoCAD2006之后】或者【AutoCAD2006（包含）之前】，點擊【導出】按鈕，彈出相關提示，點擊【是】按鈕，彈出［另存為］窗口，選擇路徑，輸入名稱，點擊【保存】按鈕。

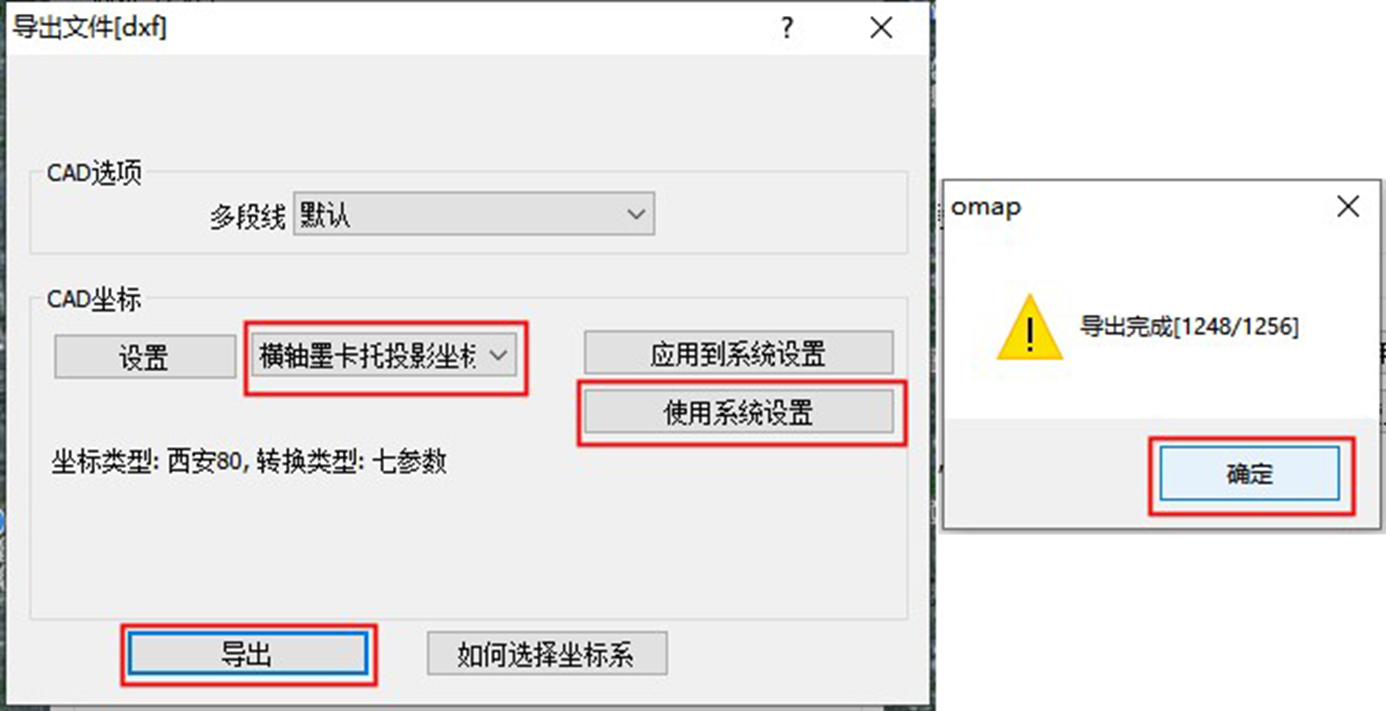

點擊【保存】按鈕后，彈出［導出文件[dxf]］窗口，設置CAD坐標系，用戶可根據實際需要設置。
CAD選項多線段：一般選擇默認，也可選擇二維多線段優先或三維多線段優先。
若用戶已將系統坐標系設置為北京54、西安80以及CGCS2000等平面坐標系，且需要導出當前系統坐標系的CAD文件，則點擊【使用系統設置】即可。
若用戶還未設置系統坐標系，但需要導出北京54、西安80以及CGCS2000等平面坐標系，可在此點擊選擇【橫軸墨卡托投影坐標】，點擊【設置】按鈕，進行設置（參考上文）。
若用戶無需導出北京54、西安80以及CGCS2000等平面坐標系，只為查看圖形，選擇【UTM坐標】導出即可。
設置完成后，點擊【導出】按鈕，執行導出。

&提示：僅支持導出圖形、軌跡、標簽、路線對象；標簽，僅支持導出在地圖上顯示名稱的。

2. 手機/平板客戶端

2.1. 設置系統坐標系

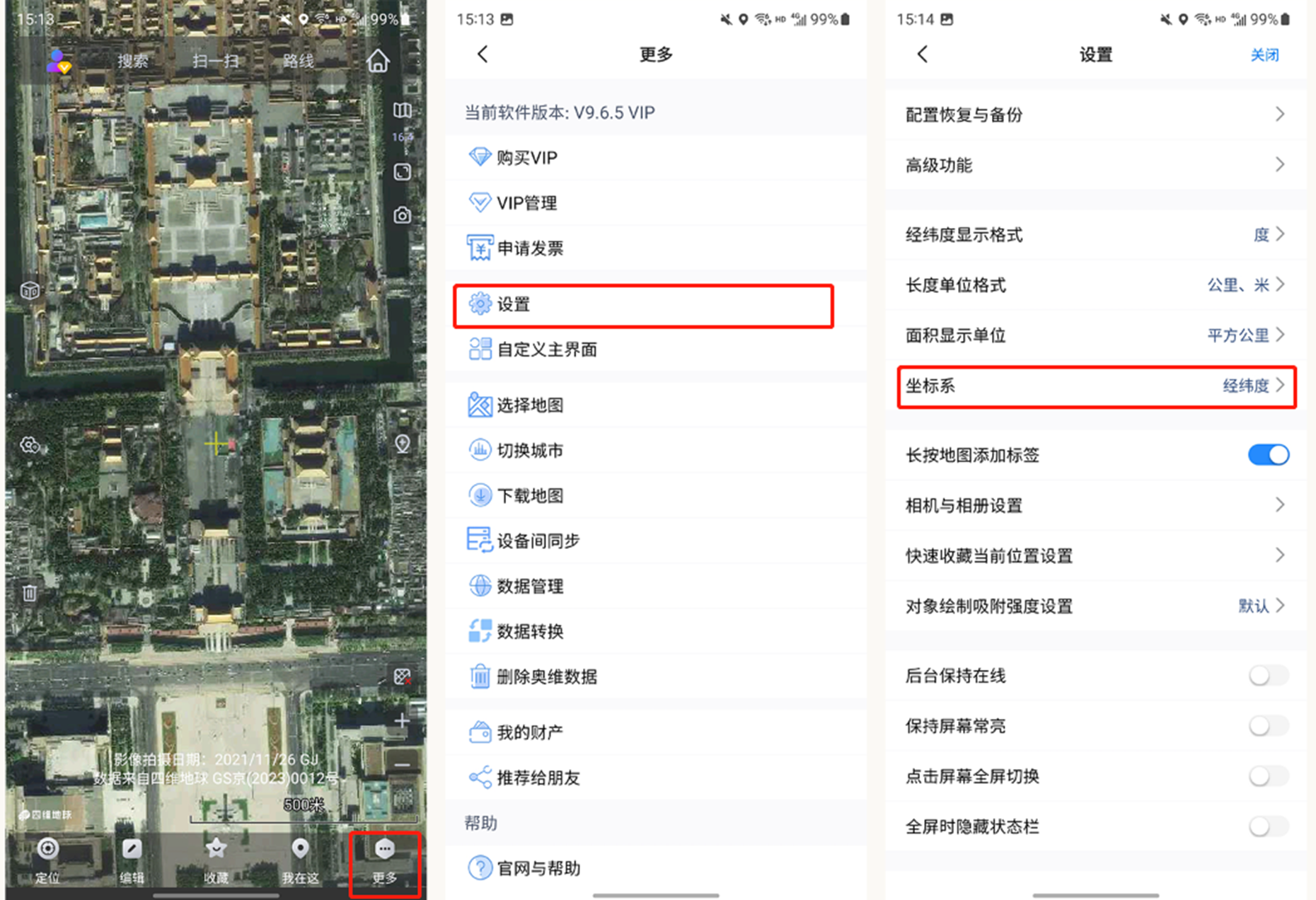

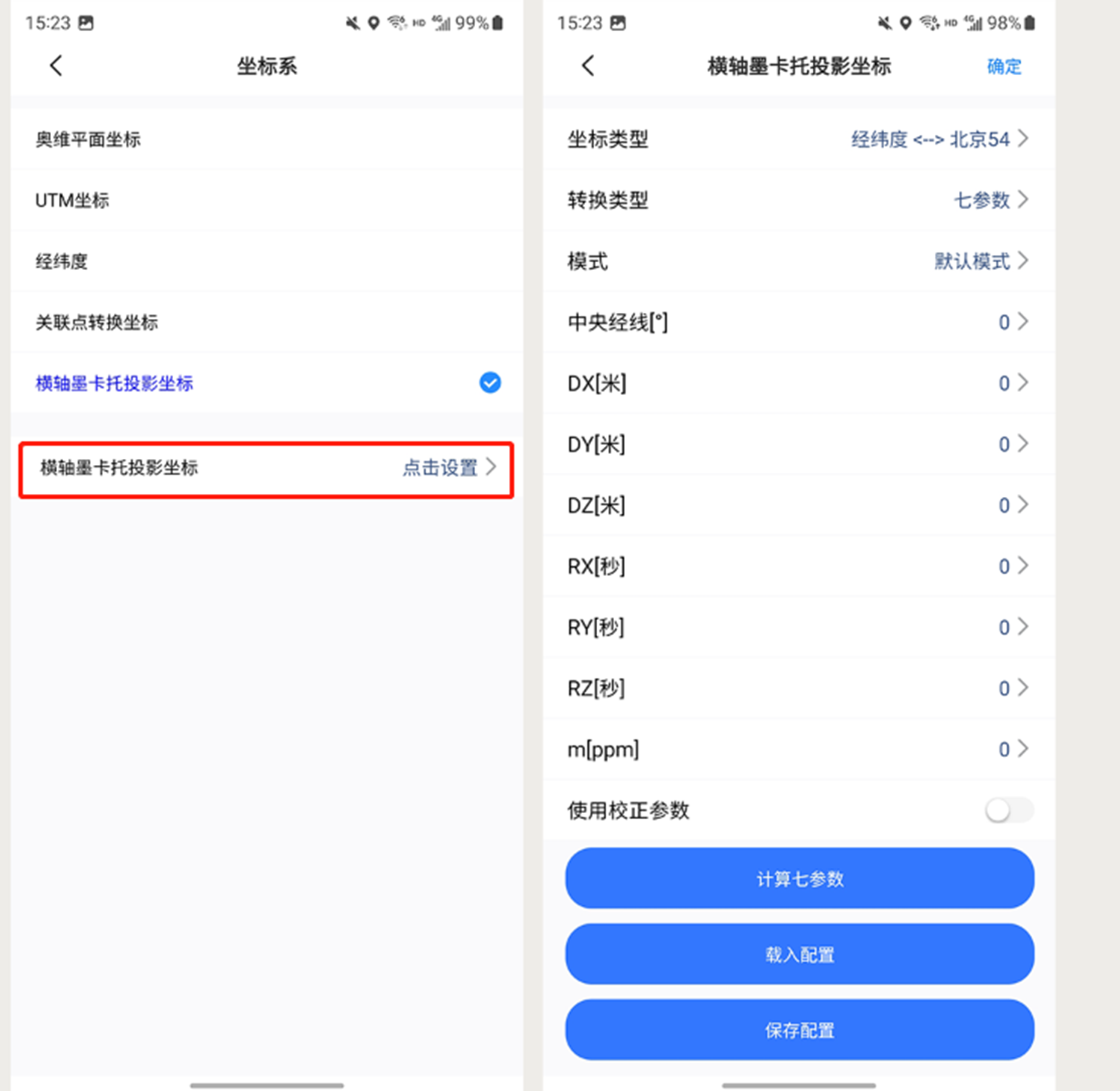

在奧維互動地圖手機/平板客戶端中，點擊【更多】→【設置】→【坐標系】，進入［坐標系］頁面，用戶可在此設置系統坐標系。

點擊【橫軸墨卡托投影坐標】，點擊【設置】按鈕，進入［橫軸墨卡托投影坐標］設置頁面，用戶即可在此設置需要的北京54、西安80以及CGCS2000等平面坐標系。

具體參數說明及設置請參考本文《1.電腦端》相關部分說明，此處不再贅述。

2.2. 導入CAD文件

（1）將CAD文件傳輸?shù)绞謾C(jī)上

用戶可通過QQ、微信將需要導入的數據傳輸?shù)绞謾C(jī)或者平板上，然后點擊該文件，點擊【用其他程序打開】，選擇【奧維互動地圖】，即可。

當然，部分手機可能無法采用這種方式打開文件。那么，就需要從奧維軟件里面打開文件。

安卓操作系統用戶仍然可通過QQ、微信傳輸數據，然后從QQ、微信根目錄導入CAD文件；也可通過數據線將數據從電腦拷貝到奧維手機根目錄下或者使用奧維的點對點傳輸功能將CAD文件傳輸?shù)绞謾C(jī)上。

安卓系統QQ根目錄：文件管理/內部存儲/tencent/QQfile_recv

安卓系統微信根目錄：文件管理/內部存儲/tencent/MicroMsg/Download

安卓系統奧維根目錄：Android/data/com.ovital.ovitalMap/files/omap

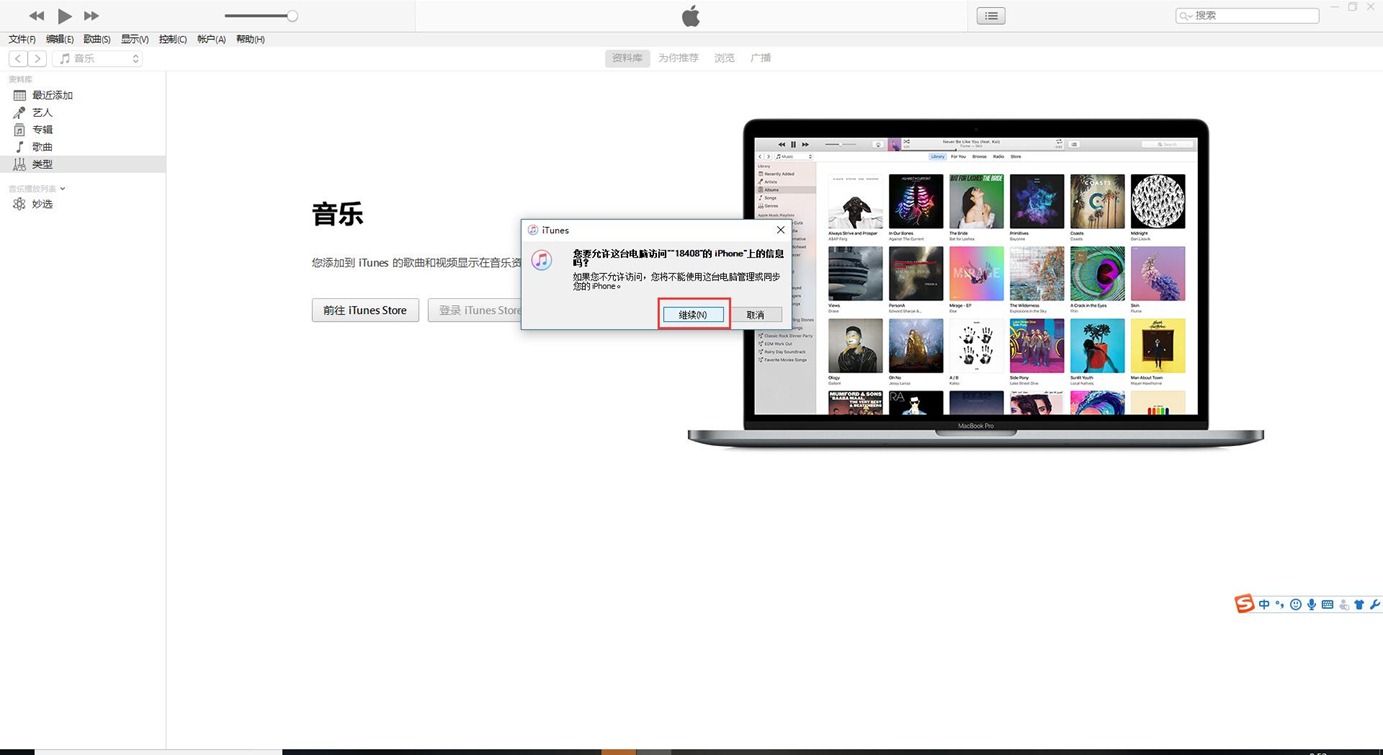

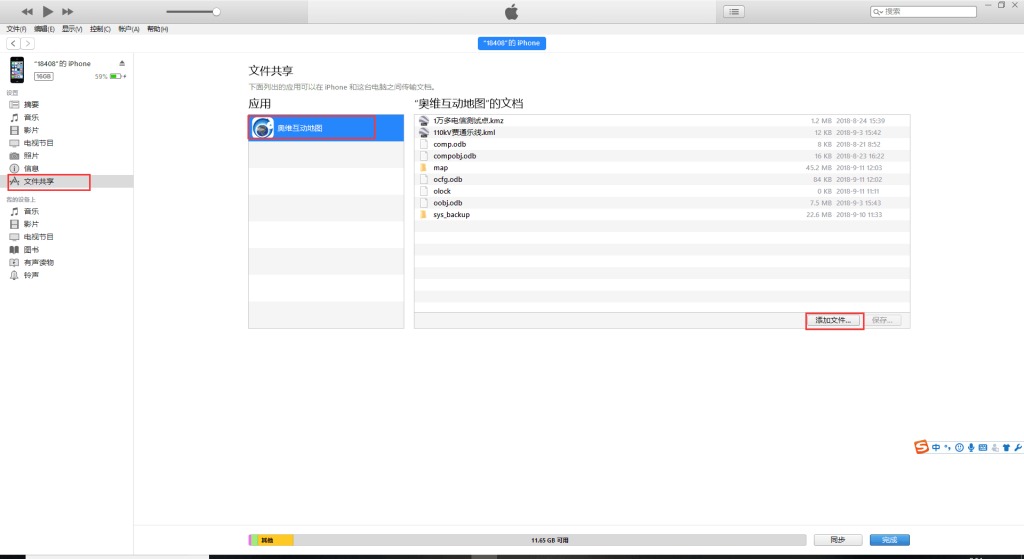

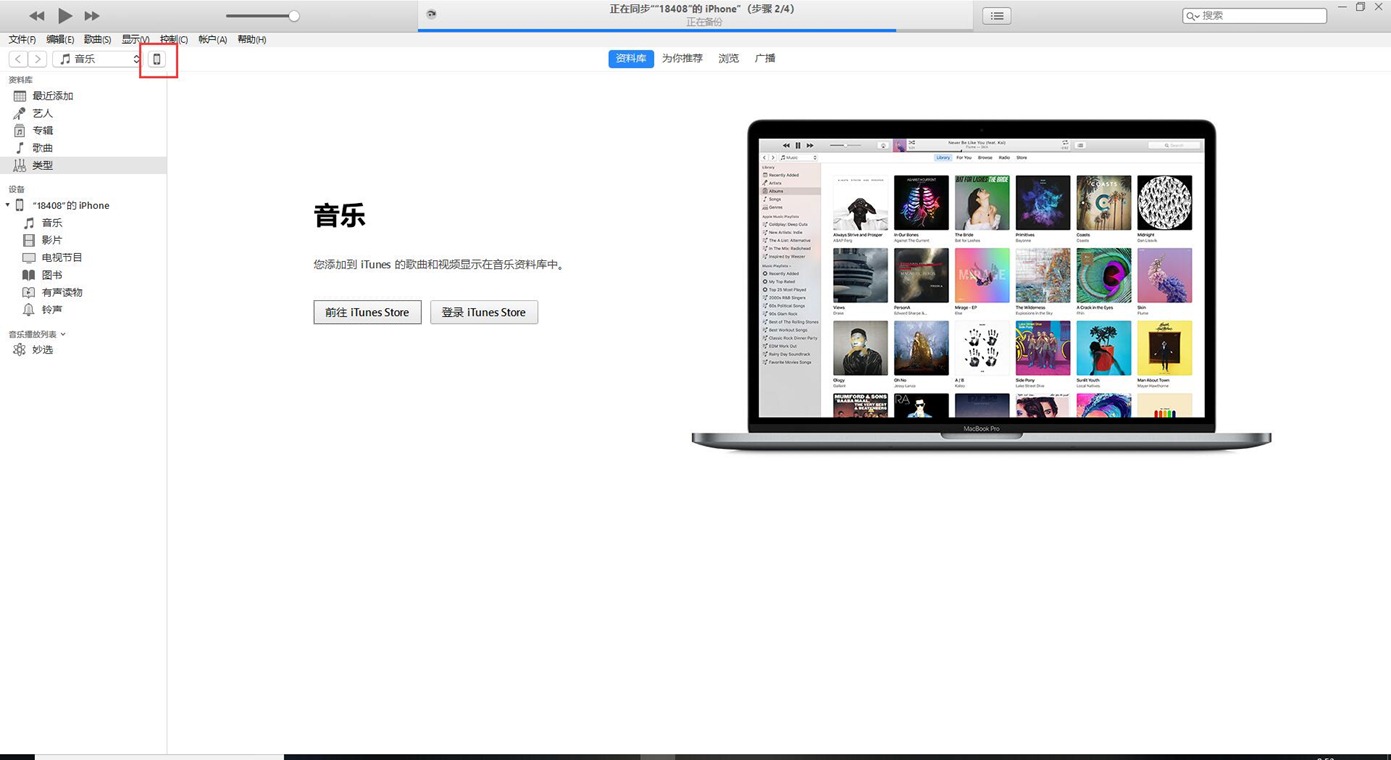

而蘋果用戶則需要通過iTunes將數據放到奧維根目錄下，如下圖所示。連接手機后，點擊【文件共享】，找到奧維互動地圖，將文件添加到奧維互動地圖的目錄下即可。

亦可使用奧維的點對點傳輸功能將CAD文件傳輸?shù)教O果手機上。

點對點傳輸功能請參考幫助文檔《如何使用奧維點對點傳輸文件（或文件夾）》、《如何實現設備間同步》。

（2）導入數據

將數據傳輸?shù)绞謾C(jī)/平板上后，啟動奧維程序。

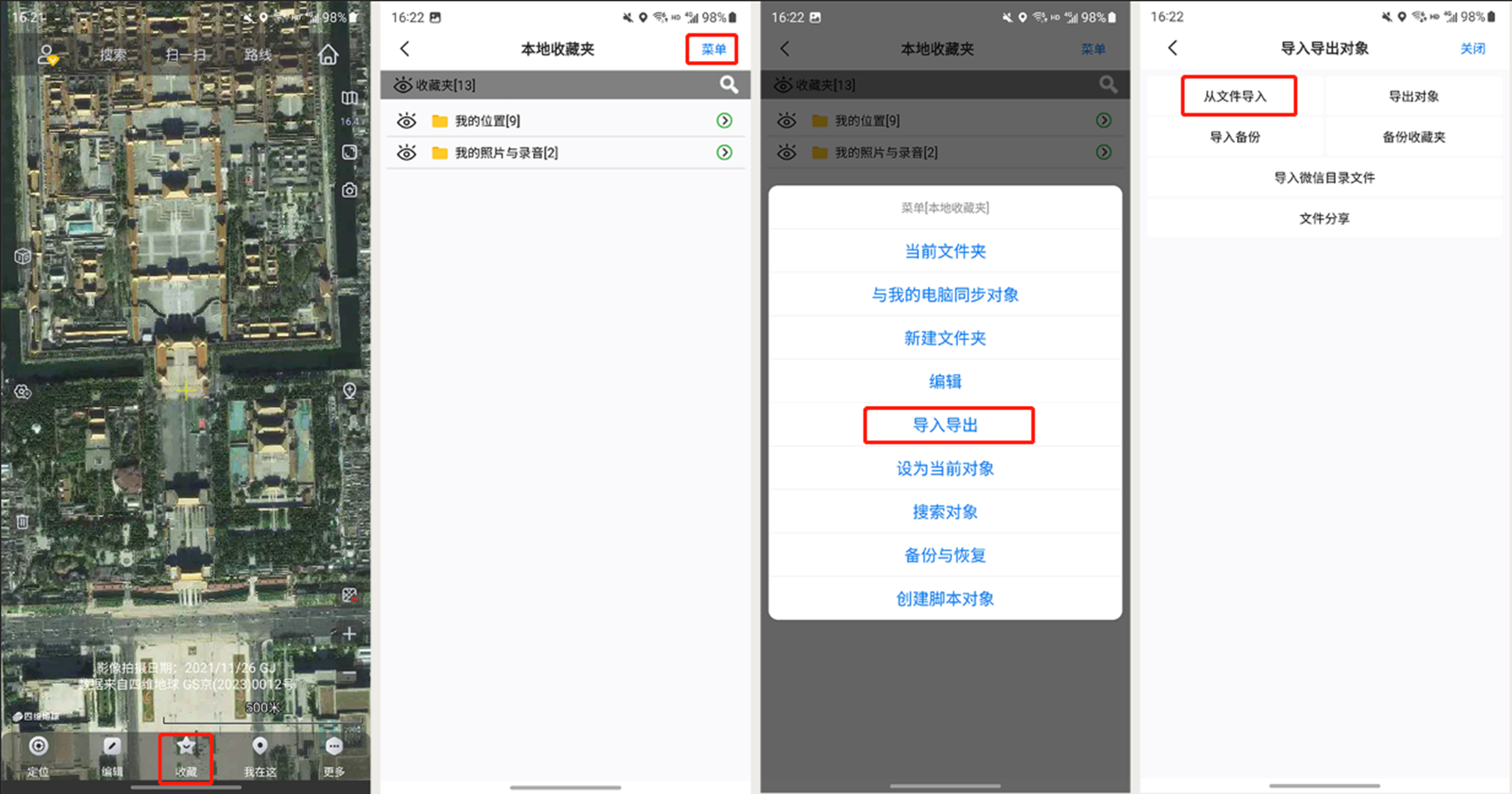

在奧維主界面上，點擊【收藏】→【菜單】→【導入導出】→【從文件導入】。

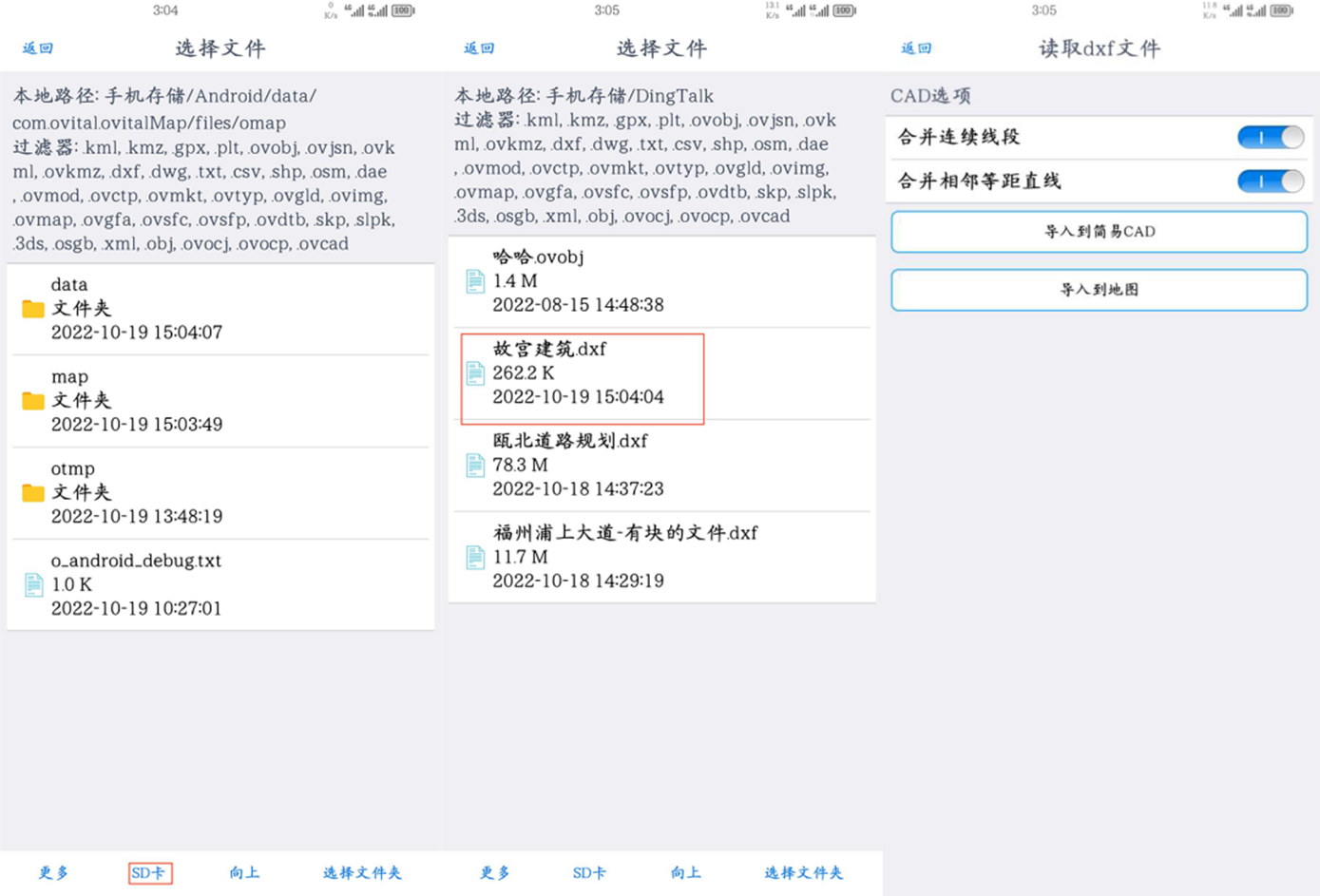

進入［選擇文件］頁面，系統直接定位到奧維根目錄，選擇需要導入的文件，彈出［讀取dxf文件］頁面。

若用戶為安卓操作系統的手機或者平板，用QQ、微信傳輸?shù)臄?shù)據，沒有將數據存放到奧維根目錄，可直接點擊sd卡，在QQ、微信的根目錄下查找文件。

安卓系統QQ根目錄：文件管理/內部存儲/tencent/QQfile_recv

安卓系統微信根目錄：文件管理/內部存儲/tencent/MicroMsg/Download

在［讀取dxf文件］窗口，您可以通過勾選CAD選項下的合并連續線段、合并相鄰等距直線選項，來減少數據存儲空間、提高渲染效率。不勾選CAD選項即默認對CAD文件不做任何修改。
導入到簡易CAD：將CAD文件在奧維簡易CAD繪制窗口打開，在簡易CAD繪制窗口可以進行預覽、數據修改等操作。關于簡易CAD繪制的功能介紹請參考幫助文檔《簡易CAD繪制功能使用說明》。
導入到地圖：將CAD文件直接導入到地圖。

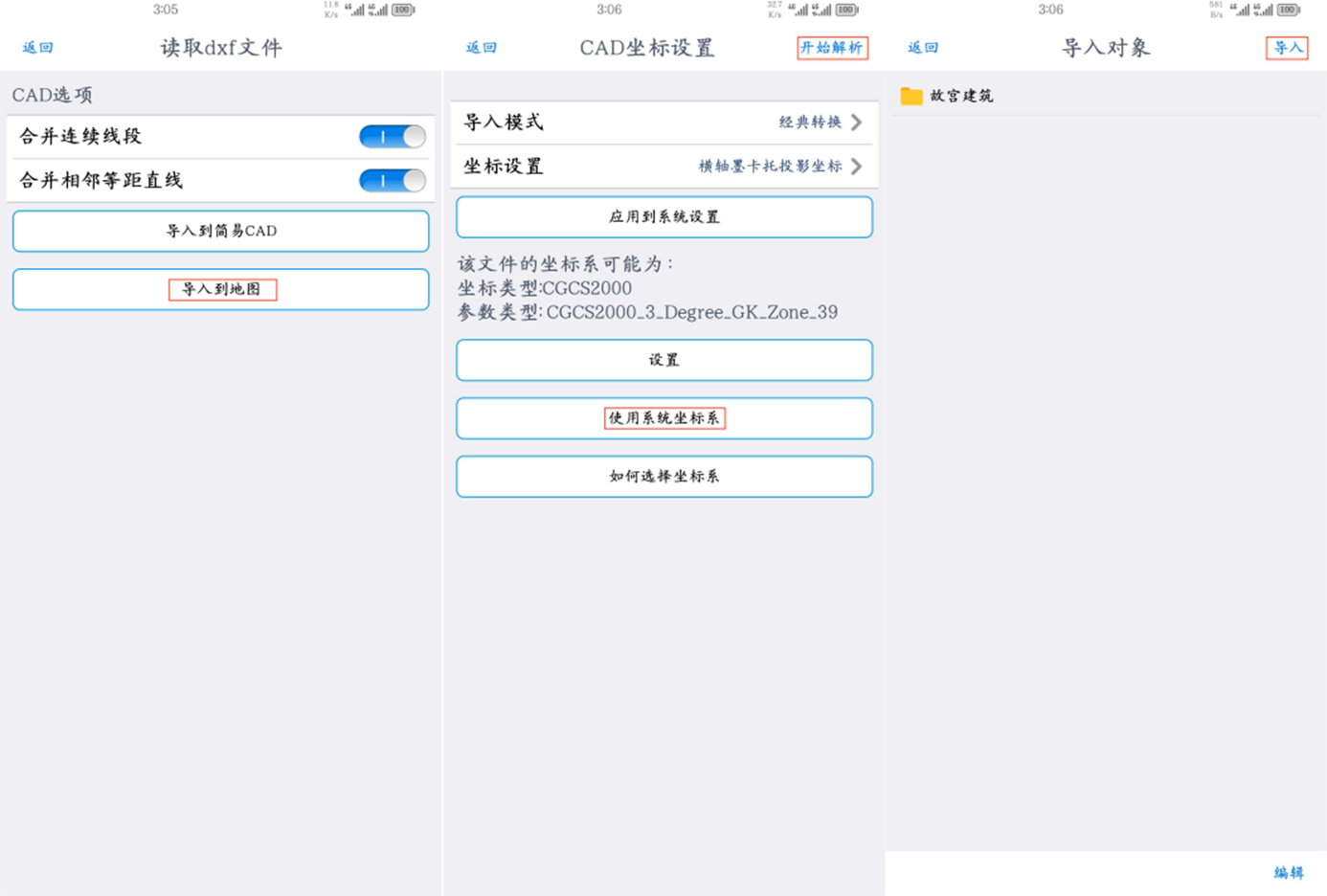

這里我們以一個不需要進行修改或者預覽的DXF文件為例，直接點擊導入到地圖。
進入［CAD坐標設置］窗口,由于之前我們已經設置好了系統坐標系（若您沒有提前設置好坐標系，可以在坐標轉換界面切換成經典轉換、橫軸墨卡托投影坐標模式，點擊設置按鈕進行坐標系的設置，如已設置請忽略），因此這里我們可以直接點擊【使用系統坐標系】，點擊【開始解析】，系統解析文件；解析完成后，點擊【導入】。

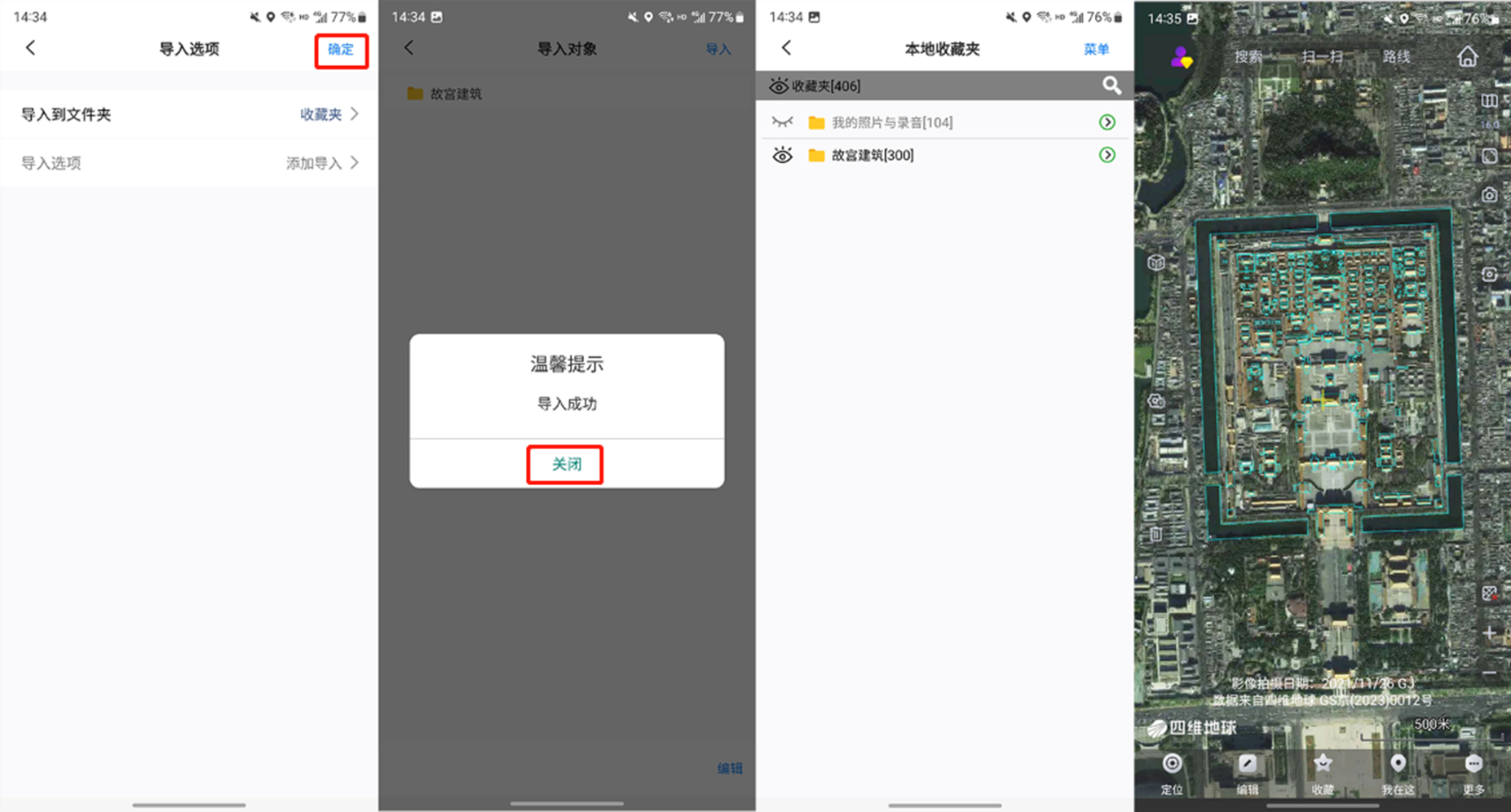

點擊【確定】，系統執行導入文件；導入完成后，數據會保存在收藏夾中，顯示在地圖上。

2.3. 導出奧維對象成CAD文件

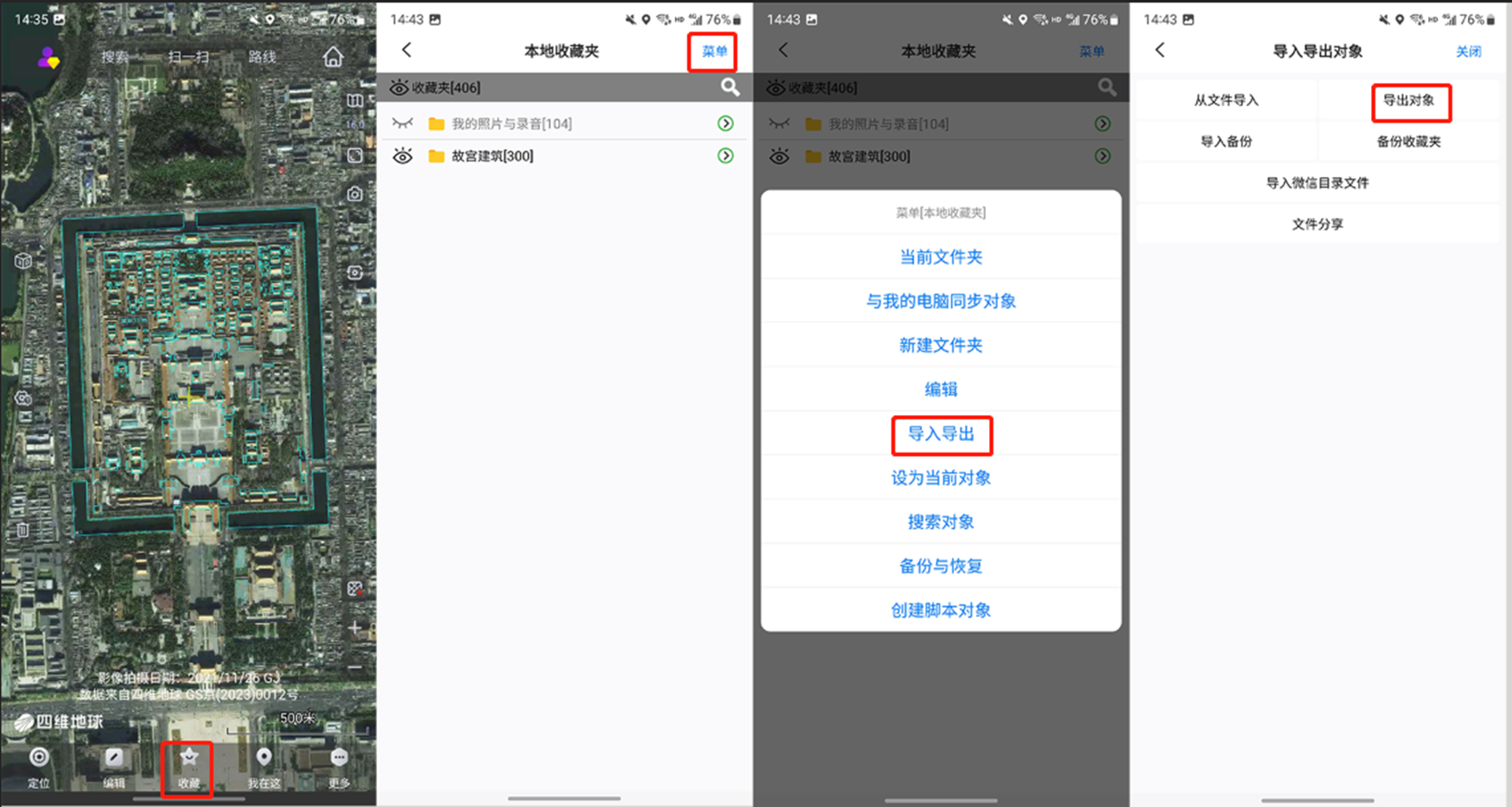

在奧維主界面上，點擊【收藏】→【菜單】→【導入導出】→【導出對象】。

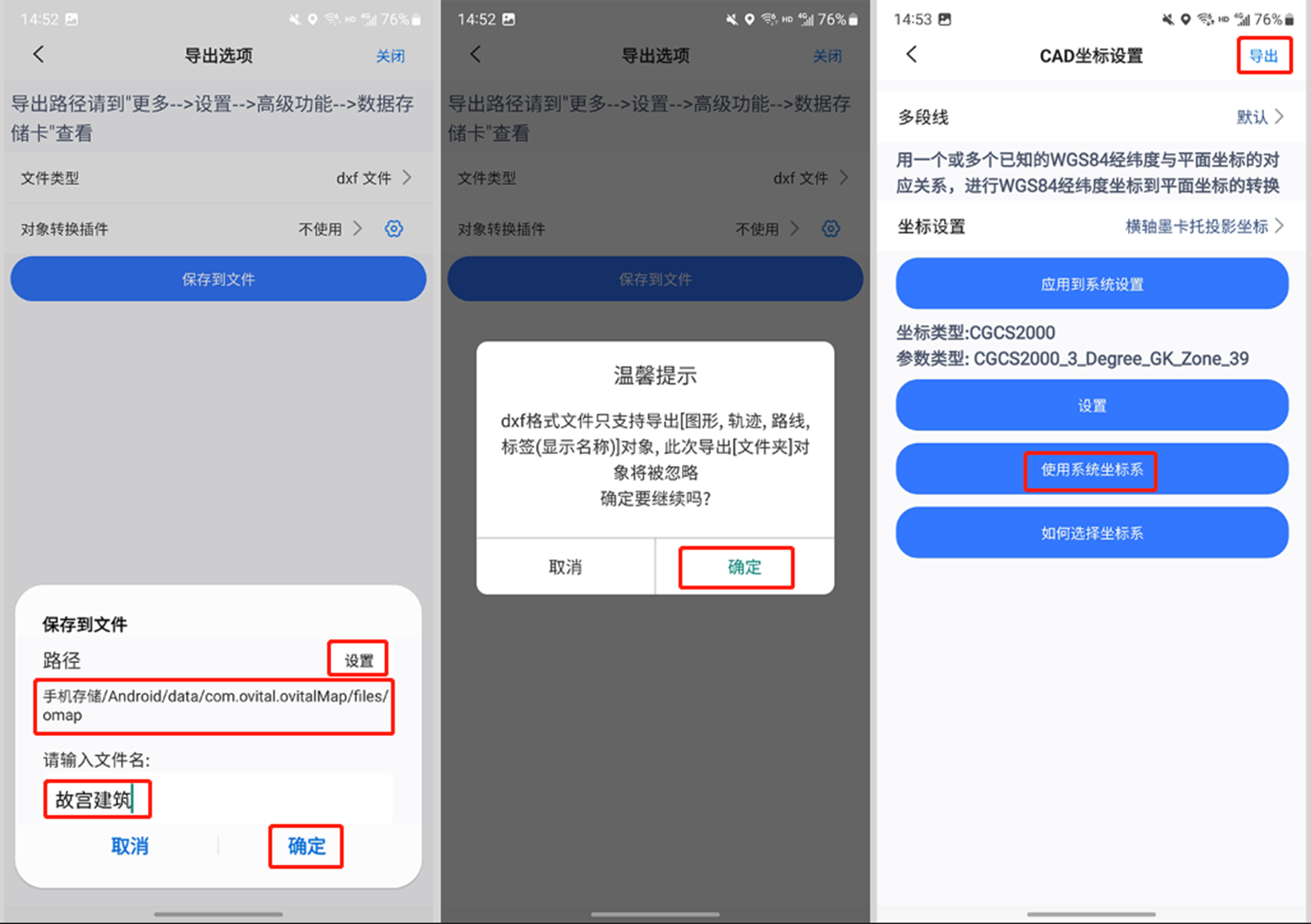

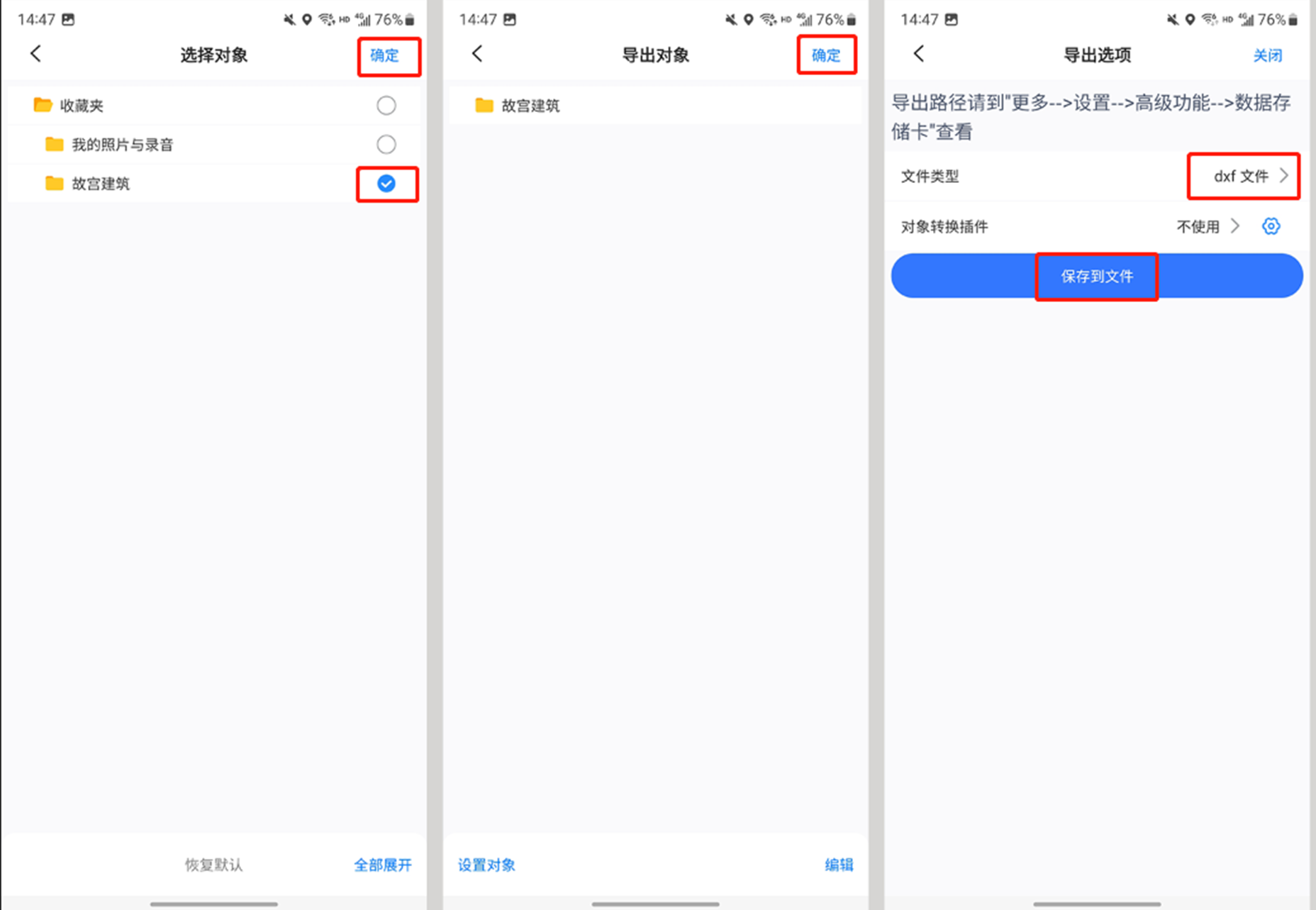

進入［選擇對象］頁面，勾選需要導出的對象，點擊【確定】按鈕，彈出［導出對象］頁面，點擊【確定】，進入［導出選項］頁面，選擇文件類型［dxf文件］，點擊【保存到文件】，彈出［保存到文件］彈窗。

輸入名稱后點擊【確定】。彈出相關提示，點擊【確定】按鈕，進入［CAD坐標設置］頁面，設置坐標系后，點擊【導出】按鈕，執行導出。完成后，導出的dxf文件存放在指定目錄下。
坐標系設置，請參考本文《1.電腦端》相關部分說明。
