一、導入說明

當不知該圖片左上角和右下角經緯度信息，但知道該圖片在地圖上的位置時，我們可以通過建立圖片與地圖一一對應的關聯關系將圖片導入。采用此方式導入圖片，至少需要建立三個關聯點。

二、操作步驟

1、進入【自定義地圖管理】窗口

運行電腦端奧維互動地圖，在菜單欄中點擊【自定義地圖】下拉菜單，點擊【自定義地圖管理】，打開【自定義地圖管理】窗口。

2、進入【自定義地圖[添加]】窗口

在【自定義地圖管理】窗口中，點擊【添加】按鈕，進入【自定義地圖[添加]】窗口。

3、添加虛擬自定義地圖圖層

在【自定義地圖[添加]】窗口中，輸入地圖名稱，設置最大顯示級別，選擇投影類型（可選擇墨卡托中國和墨卡托全球），其他參數均可不設置，點擊【確定】按鈕。添加完成后，【自定義地圖管理】中會顯示該圖層。

說明：

時間類型：単時相、多時相（歷史影像）。根據實際影像情況選擇，多時相請參考幫助文檔《如何添加自定義地圖多時相（歷史影像）》。

4、進入【自定義地圖管理[217][自定義地圖]】窗口

在【自定義地圖管理】中，勾選需要導入地圖數據的圖層（[217][自定義地圖]），點擊【圖片管理】按鈕，進入【自定義地圖管理[217][自定義地圖]】窗口。

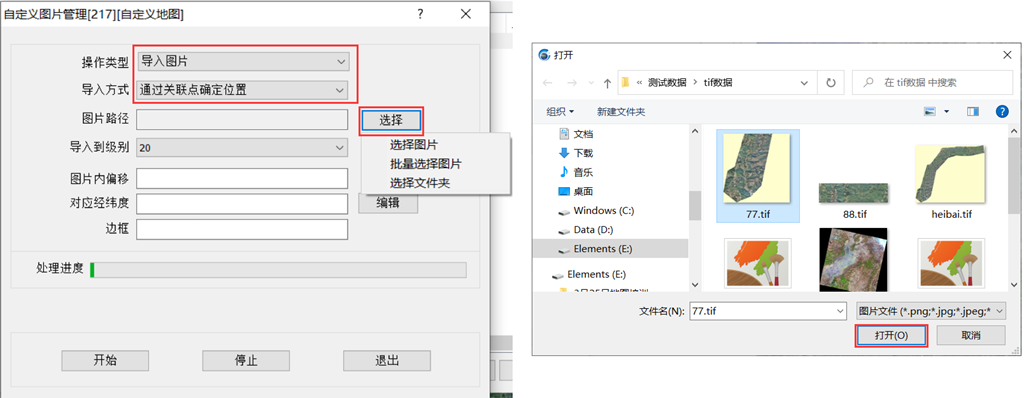

5、設置導入方式和圖片路徑

在【自定義地圖管理[217][自定義地圖]】窗口中，點擊【操作類型】下拉框，選擇【導入圖片】，點擊【導入方式】下拉框，選擇【通過關聯點確定位置】，點擊【圖片路徑】欄右側的【選擇】按鈕→【選擇圖片】，選擇航拍圖，點擊打開。

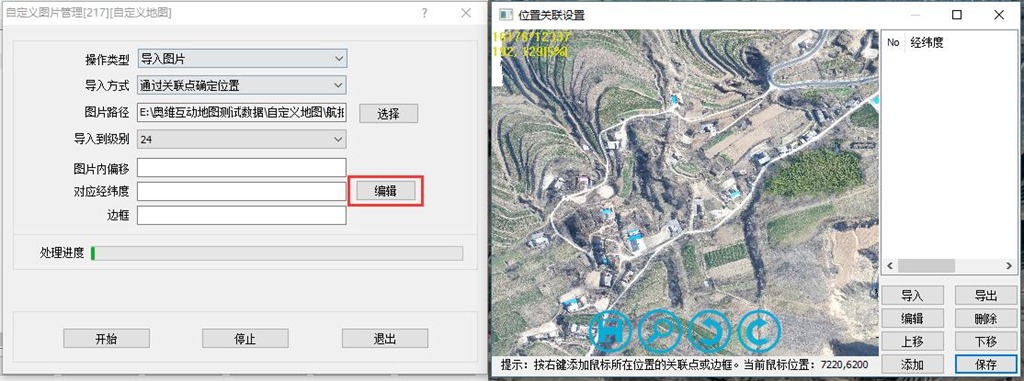

6、進入【位置關聯設置】窗口

點擊【編輯】按鈕，進入【位置關聯設置】窗口

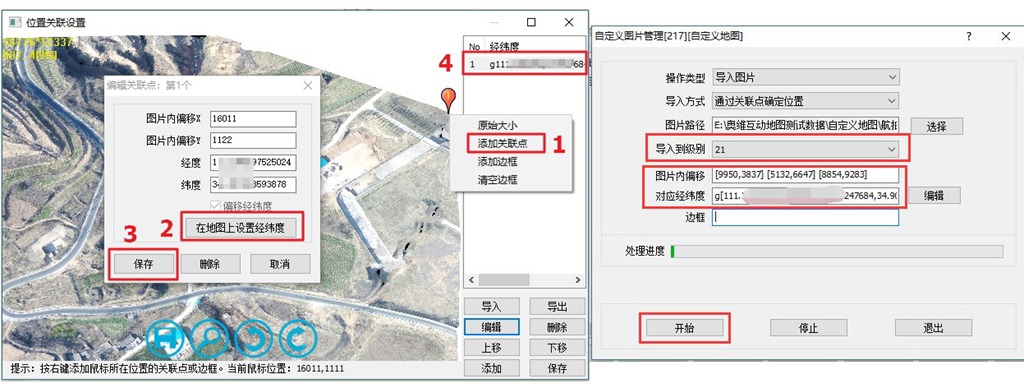

7、添加關聯點

在【位置關聯設置】窗口中，在右側地圖中，將鼠標放置在某個位置，點擊【右鍵】，點擊【添加關聯點】，添加關聯點1，進入【編輯關聯點：第1個】窗口，點擊【在地圖上設置經緯度】按鈕，將鼠標移至地圖窗口中，與關聯點1的位置一致處，點擊【右鍵】，獲取關聯點1的經緯度位置，點擊【保存】按鈕，即可添加一個關聯點。此處，至少需要添加3個關聯點。

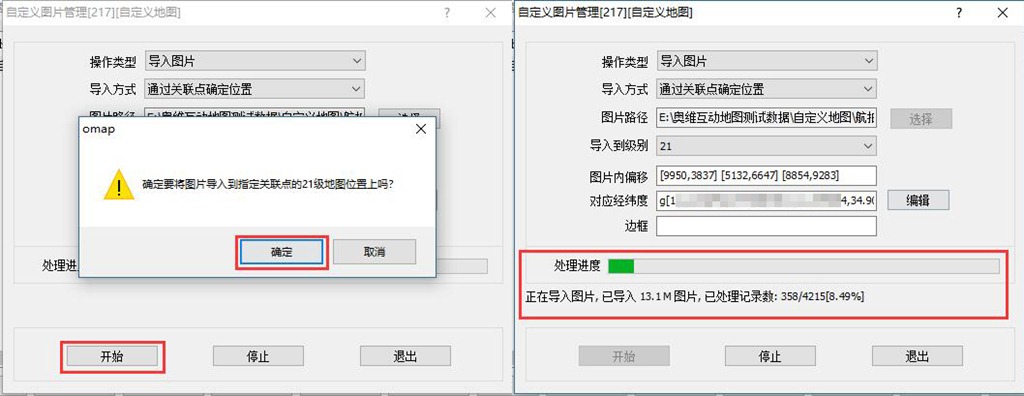

8、導入地圖

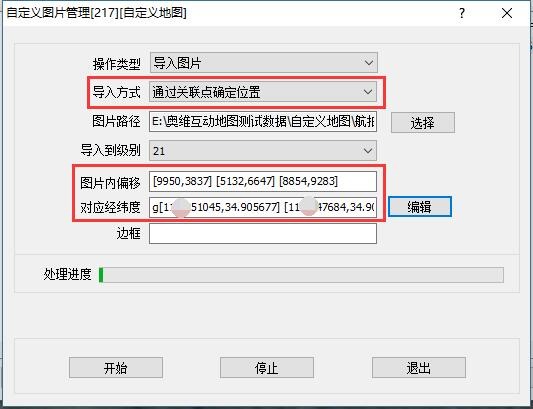

添加完關聯點后，在【位置關聯】設置窗口中，點擊【保存】按鈕，保存關聯點。在【自定義地圖管理[217][自定義地圖]】窗口中，設置導入到級別，點擊【開始】按鈕，執行導入。

9、生成低級別圖片

導入完成后，點擊【是】按鈕，可生成低級別圖片。

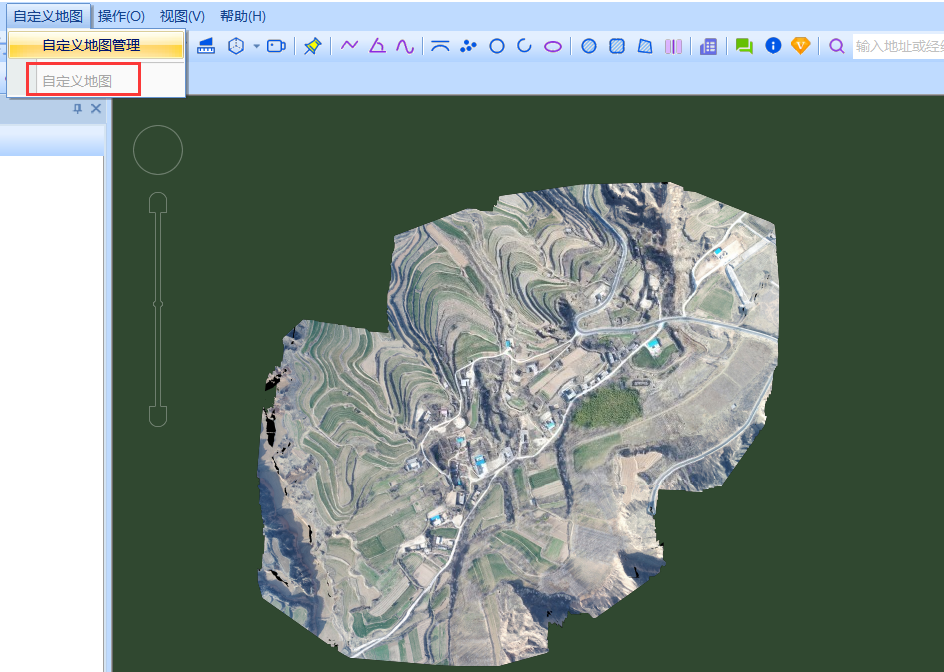

10、生成低級別圖片完成后，點擊【自定義地圖】菜單，選擇剛添加的圖層【自定義地圖】，可將地圖切換到新添加的地圖圖層，能夠正常顯示該地圖。

注:設置內置圖層疊加層請參考使用幫助文檔《如何導入地圖圖片并設置內置地圖疊加層》 。
